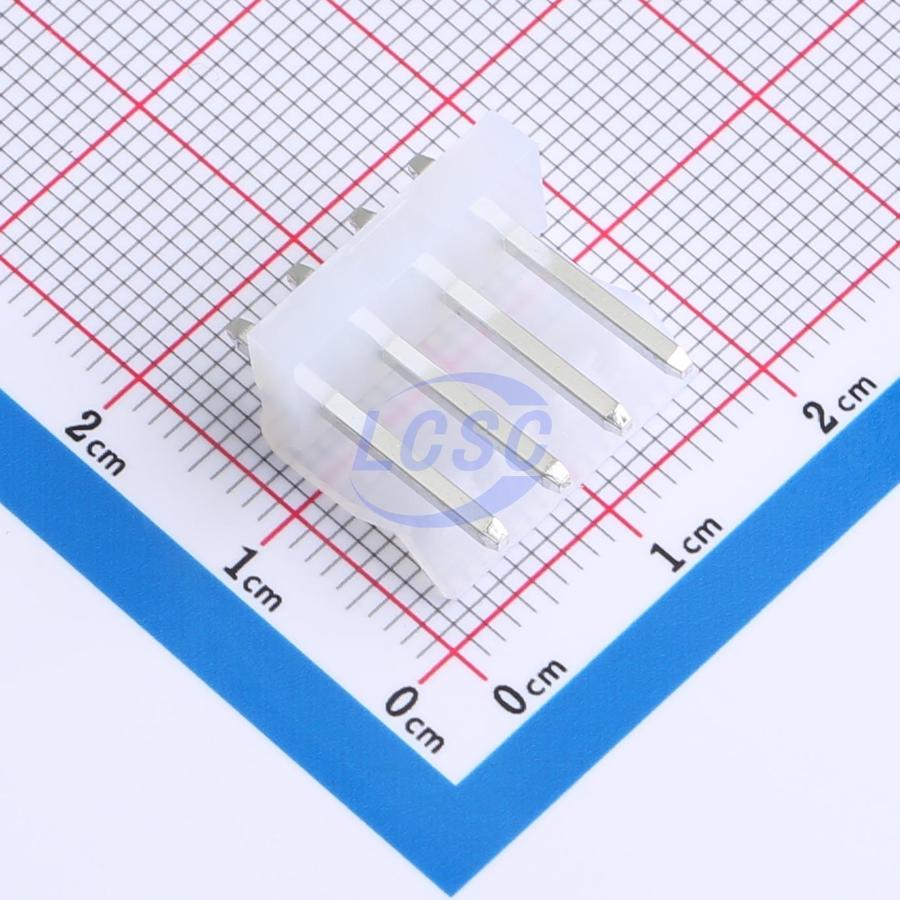

Вилка CONNFLY DS1072 DS1072-4MVT6 — вилочная часть разъёма B4P-VH (PWL2-04) для прямого монтажа на печатную плату, предназначенная для соединения с ответной частью серии VHR с шагом контактов 3,96 мм. Разъём рассчитан на 4 контакта и обеспечивает разъёмное соединение платы с внешним проводным жгутом.
Контактная группа изготовлена под провода сечением AWG 22–18, вывод под пайку имеет квадратное сечение 1,14 мм, а рекомендуемая толщина платы для монтажа компонента — 1,6 мм. Такое сочетание параметров упрощает совместимость с типовыми жгутами и разводкой плат в устройствах силовой электроники.
Контакты рассчитаны на ток до 7 А на позицию при номинальном напряжении 250 В и выдерживают испытательное напряжение до 1000 В переменного тока. Сопротивление контакта не превышает 30 мОм, а сопротивление изоляции — не менее 1000 МОм, что обеспечивает стабильную передачу энергии без значительных потерь.
Корпус вилки выполнен из нейлона 66, контакты покрыты оловом, рабочий диапазон температур — от -25°C до +85°C. Монтаж на плату — поверхностный (SMD), что позволяет устанавливать разъём в общем цикле автоматизированной пайки вместе с остальными компонентами платы.
Основные характеристики
- Тип: вилка прямая на плату
- Серия: DS1073
- Количество контактов: 4
- Шаг контактов: 3,96 мм
- Номинальный ток на контакт: 7 А
- Номинальное напряжение: 250 В
- Выдерживаемое напряжение: 1000 В AC
- Сопротивление контакта: не более 30 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диапазон проводов: AWG 22–18
- Размер вывода: 1,14 мм, квадратное сечение
- Рекомендуемая толщина платы: 1,6 мм
- Материал корпуса: нейлон 66
- Покрытие контактов: олово
- Диапазон рабочих температур: -25...+85°C
- Монтаж: поверхностный (SMD)
Где применяется
- Блоки питания: подключение силовых жгутов к платам преобразователей
- Промышленная автоматика: коммутация цепей питания в шкафах управления и модулях ввода-вывода
- Бытовая техника: соединение платы управления с внешними кабелями и датчиками
- Сборочное производство: разъёмные узлы, требующие быстрой замены жгута без пайки
Специалисты Азияторга помогут подобрать вилку CONNFLY DS1072-4MVT6 под задачу, предложат аналог при необходимости и рассчитают срок поставки — заявку отправляйте на micro@tkasiatorg.ru.
