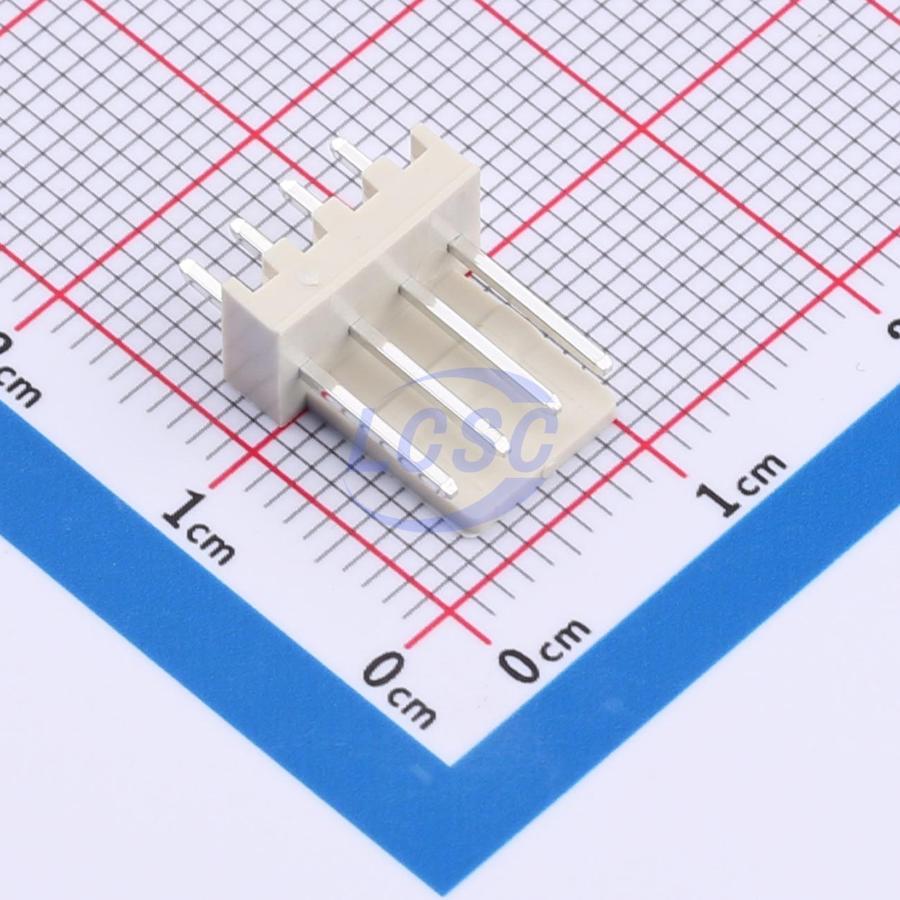

Вилка CONNFLY DS1070 DS1070-4MVV6 — прямой разъём типа провод-плата серии DS1070 с шагом контактов 2,54 мм и четырьмя выводами. Изделие выпускается в модификации WF-04 и служит вилочной частью разъёмного соединения: жгут проводов с ответной розеткой подключается к печатной плате или к другому жгуту через штыревые контакты, запрессованные в пластиковый корпус.
Контакты выполнены из медного сплава с оловянным покрытием. Сопротивление контакта не превышает 30 мОм, что обеспечивает стабильную передачу тока при номинальной нагрузке 3 А и напряжении 250 В. Изоляция между контактами выдерживает испытательное напряжение 500 В переменного тока в течение одной минуты, а сопротивление изоляции превышает 1000 МОм — эти значения определяют запас разъёма по электрической прочности.
Корпус вилки отформован из нейлона 66 цвета слоновой кости. Габариты корпуса — 13,2 мм в длину, 7,15 мм в ширину и 11,5 мм в высоту. Разъём монтируется в отверстия платы (THT) и рассчитан на работу в диапазоне температур от -25 до +85°C.
Вилка принимает провода сечением от 0,2 до 0,75 мм² с наружным диаметром изоляции от 1,2 до 2,1 мм, что соответствует диапазону AWG 28–18. Такой диапазон покрывает большинство сигнальных и слаботочных силовых цепей, применяемых в жгутах бытовой и промышленной аппаратуры.
Основные характеристики
- Серия: DS1070
- Число контактов: 4
- Шаг контактов: 2,54 мм
- Тип монтажа: THT (в отверстия платы)
- Номинальный ток: 3 А
- Номинальное напряжение: 250 В
- Материал корпуса: нейлон 66
- Цвет корпуса: слоновая кость
- Материал контакта: медный сплав
- Покрытие контакта: олово
- Сопротивление контакта: не более 30 мОм
- Сопротивление изоляции: более 1000 МОм
- Выдерживаемое напряжение: 500 В AC, 1 минута
- Диапазон рабочих температур: от -25 до +85°C
- Сечение провода: 0,2–0,75 мм²
- Диапазон AWG: 28–18
- Наружный диаметр провода: 1,2–2,1 мм
- Габариты корпуса: 13,2 × 7,15 × 11,5 мм (Д×Ш×В)
Где применяется
- Бытовая электроника: подключение жгутов питания и сигнальных линий внутри корпуса устройства
- Промышленная автоматика: соединение плат управления с датчиками и исполнительными механизмами
- Источники питания: разъёмные соединения между платой и внешними кабелями нагрузки
- Сборка кабельных жгутов: серийное изготовление жгутов с разъёмным подключением к плате
