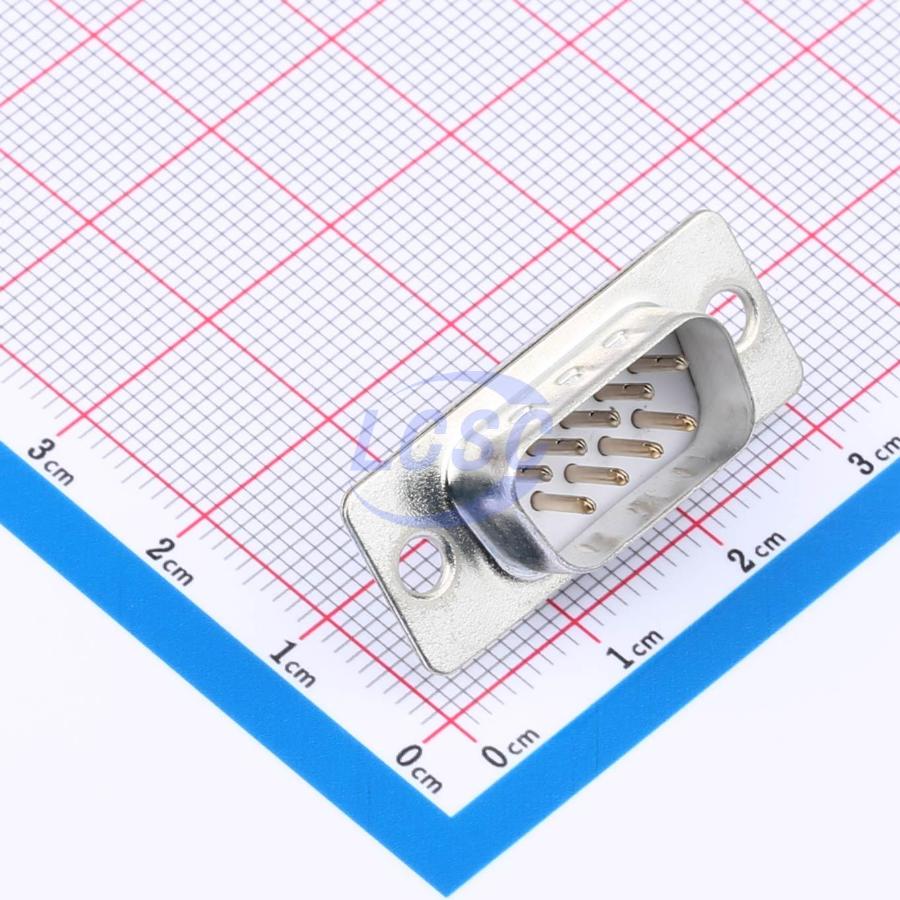

Вилка CONNFLY DS1033-09M — разъём типа D-Sub с 9 контактами исполнения «вилка» (male), рассчитанный на выводной монтаж в отверстия платы. Компонент служит ответной частью для сборки кабельных и панельных соединений последовательных интерфейсов и устанавливается на плату или в металлический корпус устройства.
Корпус разъёма выполнен из термопластика с классом горючести UL94 V-0, контакты — из медного сплава. Такое сочетание материалов обеспечивает механическую прочность корпуса и стабильный электрический контакт при многократных подключениях кабеля. Геометрия разъёма стандартна для серии DS1033: габариты по установочным размерам составляют A — 17,90 мм, B — 24,99 мм, C — 30,80 мм, D — 16,33 мм, что соответствует типовому посадочному месту 9-контактных D-Sub разъёмов.
Электрические параметры DS1033-09M рассчитаны на работу в сигнальных цепях с изоляцией между контактами: диэлектрическая прочность — 500 В переменного тока (RMS) в течение одной минуты, сопротивление изоляции — не менее 1000 МОм, сопротивление контакта — не более 20 мОм.
Рабочий диапазон температур разъёма — от -45 до +105°C, диапазон температур хранения — от -20 до +70°C. Такой запас по температуре позволяет использовать разъём в оборудовании, эксплуатируемом при значительных перепадах температуры, включая промышленные и транспортные применения.
Основные характеристики
- Тип: D-Sub, 9-контактный, исполнение «вилка» (male)
- Серия: DS1033
- Монтаж: выводной (Through Hole)
- Материал изолятора: термопластик, UL94 V-0
- Материал контакта: медный сплав
- Диэлектрическая прочность: 500 В AC (RMS), 1 минута
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Рабочий диапазон температур: от -45°C до +105°C
- Температура хранения: от -20°C до +70°C
- Установочные размеры: A 17,90 мм; B 24,99 мм; C 30,80 мм; D 16,33 мм
Где применяется
- Последовательные интерфейсы RS-232: сборка кабелей и панельных разъёмов для передачи данных между устройствами
- Промышленное оборудование: подключение контрольно-измерительной аппаратуры и программаторов через стандартный D-Sub порт
- Компьютерная периферия: замена и ремонт разъёмов на платах расширения и внешних устройствах
- Приборостроение: панельная установка разъёма в корпус устройства с выводным монтажом контактов на плату
