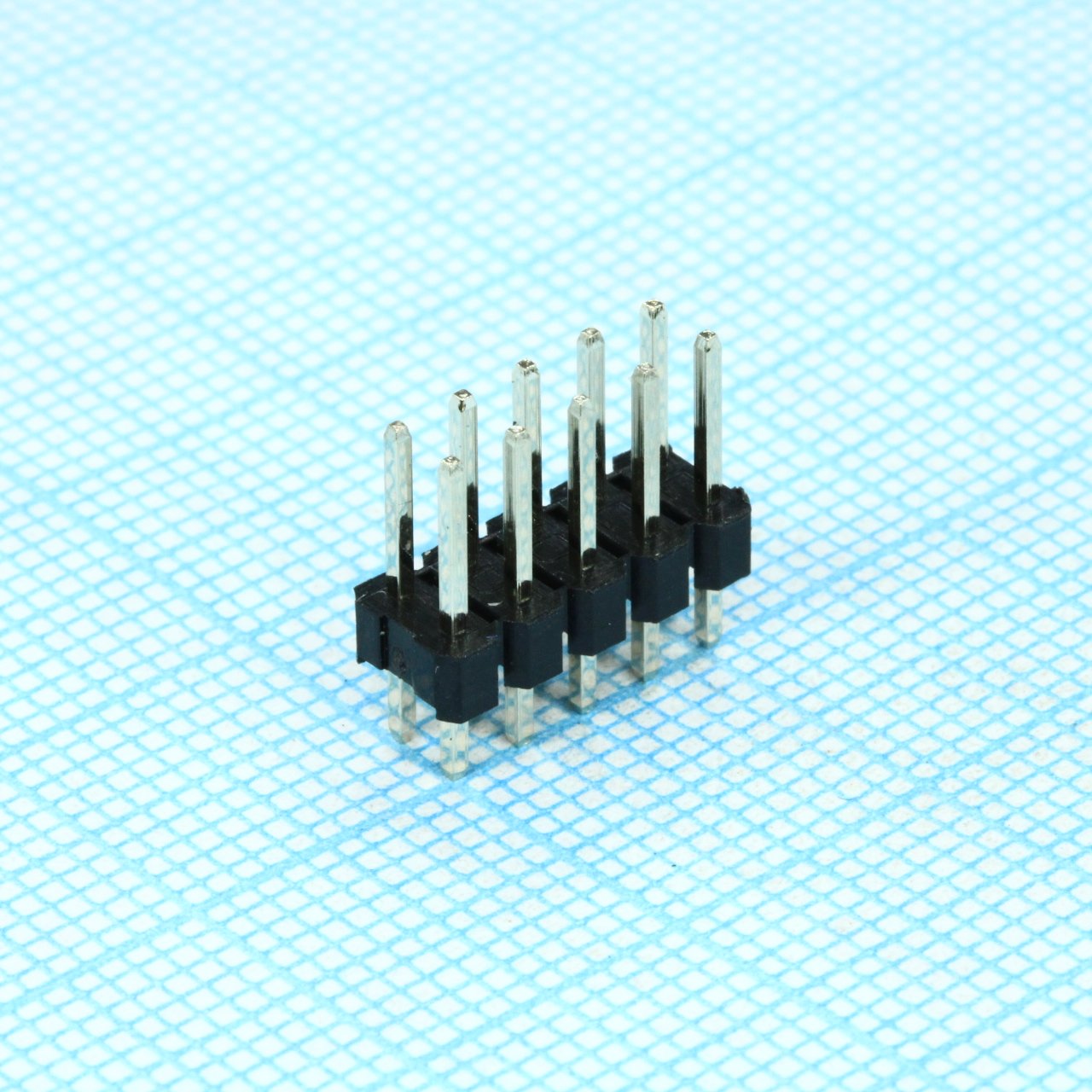

Вилка CONNFLY DS1021-2X5SF11-B — штыревой разъём с двумя рядами по пять контактов, предназначенный для монтажа в отверстия печатной платы. Шаг между контактами — 2,54 мм, корпус выполнен в форм-факторе DIP-10, что делает разъём совместимым с типовыми гнёздами и шлейфами этого шага, распространёнными в отладочных платах и модулях расширения.
Общая длина разъёма — 12,7 мм с допуском ±0,5 мм, расстояние между центрами крайних контактов — 10,16 мм с допуском ±0,25 мм. Контактный вывод квадратного сечения 0,64×0,64 мм рассчитан на пайку в отверстие диаметром 1,02 мм, что нужно учитывать при разводке посадочных мест на плате.
Изолятор выполнен из полибутилентерефталата (PBT) класса горючести UL94 V0, контакты — из медного сплава с покрытием золото по никелю (Full Gold Flash), обеспечивающим низкое переходное сопротивление и устойчивость к окислению при длительной эксплуатации. Номинальное напряжение разъёма — 250 В переменного тока, номинальный ток на контакт — 3 А, электрическая прочность изоляции — 600 В переменного тока в течение одной минуты.
По установочным размерам и шагу контактов данная вилка функционирует как замена разъёмов, известных на рынке под обозначениями PLD-10, CH-254-PH-2-5-S-115, 1125-1205G0S116C и KLS1-207-2-10-S — это общепринятая практика для базовых серий штыревых разъёмов с шагом 2,54 мм, когда одно и то же изделие выпускается разными производителями под собственными артикулами.
Основные характеристики
- Корпус: DIP-10
- Количество контактов: 10 (2 ряда по 5)
- Шаг контактов: 2,54 мм
- Общая длина: 12,7 мм ±0,5 мм
- Диаметр монтажного отверстия платы: 1,02 мм
- Размер контакта: 0,64×0,64 мм
- Материал изолятора: PBT, класс горючести UL94 V0
- Материал контакта: медный сплав
- Покрытие контакта: золото по никелю (Full Gold Flash)
- Номинальное напряжение: 250 В переменного тока
- Номинальный ток: 3 А
- Электрическая прочность изоляции: 600 В переменного тока, 1 минута
Где применяется
- Внутриплатные соединения: подключение шлейфов и плат расширения с шагом 2,54 мм
- Программирование и отладка: разъёмы для внутрисхемного программирования и отладочных интерфейсов с двухрядной распиновкой
- Модули расширения: соединение основной платы с дочерними платами и периферийными модулями
- Ремонт аппаратуры: замена вышедших из строя разъёмов серии PLD-10 и аналогичных при сохранении шага и посадочных размеров
