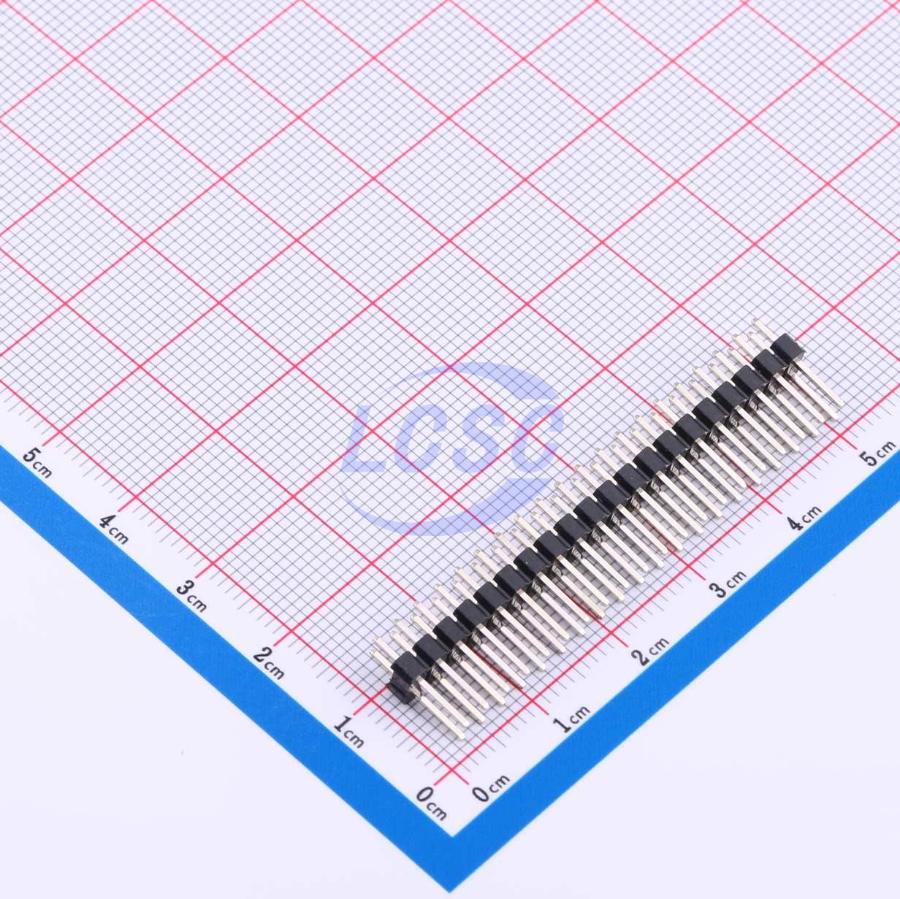

Разъём CONNFLY DS1021-2x20SF11-B — двухрядный штыревой соединитель серии PLD-40, предназначенный для монтажа в отверстия печатной платы. Компонент несёт 40 контактов, расположенных в два ряда по 20 штырей с шагом 2,54 мм — одним из самых распространённых шагов в электронике, под который рассчитаны панели, разъёмные колодки и макетные платы. Общая длина корпуса — 50,8 мм ±0,5 мм, диаметр монтажных отверстий на плате под вывод — 1,02 мм.
Корпус разъёма выполнен из чёрного пластика PBT с классом горючести UL94-V0, что позволяет использовать деталь в устройствах с требованиями по пожаробезопасности. Контакты изготовлены из медного сплава, сечение штыря квадратное со стороной 0,64 мм, а конфигурация DIP с двумя рядами выводов обеспечивает плотную и механически устойчивую распайку на плате.
Контактная поверхность этого исполнения — полное золотое покрытие (Full Gold Flash) поверх никеля, уровень покрытия B. Такое решение снижает переходное сопротивление контакта и повышает стойкость к окислению по сравнению с частичным золочением, что важно для разъёмов, проходящих через многократные циклы сочленения и расчленения при отладке и обслуживании оборудования.
По электрическим параметрам разъём рассчитан на номинальное напряжение 250 В переменного тока и ток 3 А на контакт, а диэлектрическая прочность изоляции составляет 600 В переменного тока в течение одной минуты. Сопротивление изоляции — не менее 1000 МОм, сопротивление самого контакта — не более 20 мОм. Рабочий диапазон температур — от -40°C до +105°C, что покрывает большинство промышленных и бытовых применений.
Основные характеристики
- Тип разъёма: Pin Header, серия PLD-40
- Количество контактов: 40 (2х20)
- Шаг контактов: 2,54 мм
- Количество рядов: 2
- Тип монтажа: выводной (DIP), в отверстия платы
- Диаметр монтажного отверстия: 1,02 мм
- Общая длина: 50,8 мм ±0,5 мм
- Размер вывода: 0,64 мм, квадратное сечение
- Материал изолятора: PBT, чёрный, UL94-V0
- Материал контакта: медный сплав
- Покрытие контакта: полное золочение (Full Gold Flash) поверх никеля, уровень B
- Номинальное напряжение: 250 В AC
- Номинальный ток: 3 А
- Диэлектрическая прочность: 600 В AC в течение 1 минуты
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Рабочая температура: от -40°C до +105°C
Где применяется
- Макетирование и отладка: шаг 2,54 мм совместим с большинством плат прототипирования и колодок
- Промышленная автоматика: соединение плат управления с модулями расширения
- Измерительная техника: подключение датчиков и интерфейсных плат через разъёмные соединители
- Вычислительная техника: соединение материнских плат с периферийными модулями и панелями индикации
