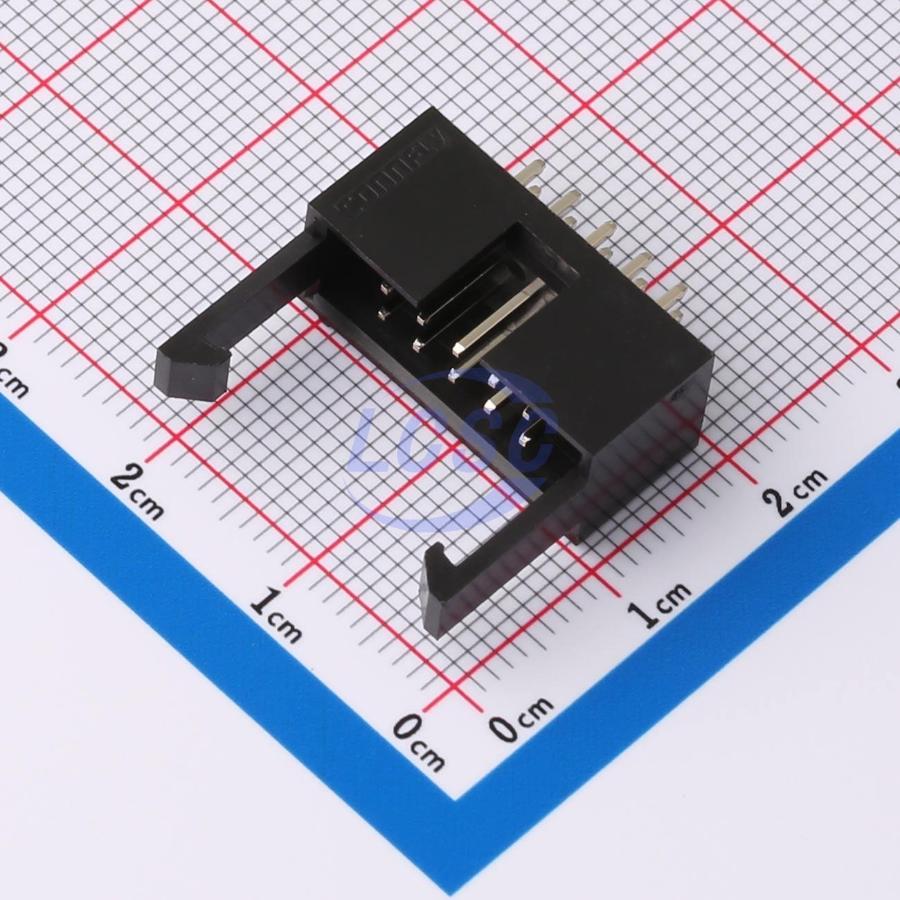

Вилка Connfly DS1013-01-10SSiB-B — это IDC-разъём для монтажа на печатную плату, выполненный в виде прямой двухрядной вилки на 10 контактов (2х5) с шагом 2,54 мм. Разъём предназначен для организации разъёмного соединения платы с шлейфовым кабелем через ответную часть IDC-типа, где провода фиксируются прокалыванием изоляции без зачистки и пайки жил.
Контакты вилки выполнены из медного сплава с покрытием золотом поверх никеля, что обеспечивает низкое и стабильное переходное сопротивление на протяжении срока службы соединения. Изолятор отформован из полиамида PA-66 чёрного цвета, который сохраняет форму и диэлектрические свойства в расширенном диапазоне температур эксплуатации. Монтаж выводной (THT), выводы устанавливаются в отверстия платы и запаиваются волной или вручную.
Это исполнение DS1013-01-10SSiB-B отличается уровнем покрытия B и вариантом корпуса под прямую (V/T type) установку, что фиксируется в кодировке партномера. Изделие имеет допуск на посадочные отверстия платы ±0,05 мм, что нужно учитывать при проектировании платы под этот разъём.
Основные характеристики
- Число контактов: 10 (2x5)
- Шаг контактов: 2,54 мм
- Тип монтажа: выводной (THT), прямой
- Корпус: IDC connector, straight through-hole, dual row
- Материал изолятора: PA-66, чёрный
- Материал контакта: медный сплав
- Покрытие контакта: золото поверх никеля
- Номинальный ток: 3 А
- Диэлектрическая прочность: 600 В AC (rms) в течение 1 минуты
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Диапазон рабочих температур: от -40 до +105 °C
- Габариты: 20,30 x 18,10 x 10,16 мм
Где применяется
- Отладочные и программирующие интерфейсы: 10-контактные IDC-разъёмы такого шага широко используются как разъёмы JTAG/ISP для подключения программаторов и отладчиков к целевой плате.
- Шлейфовые соединения плат: вилка на плату в паре с розеткой на шлейфе применяется для передачи сигналов между модулями устройства.
- Промышленная электроника: разъём рассчитан на расширенный температурный диапазон, что позволяет использовать его в оборудовании с более жёсткими условиями эксплуатации, чем у бытовой техники.
- Макетирование и мелкосерийное производство: выводной монтаж упрощает пайку вручную при сборке единичных изделий и опытных партий.
