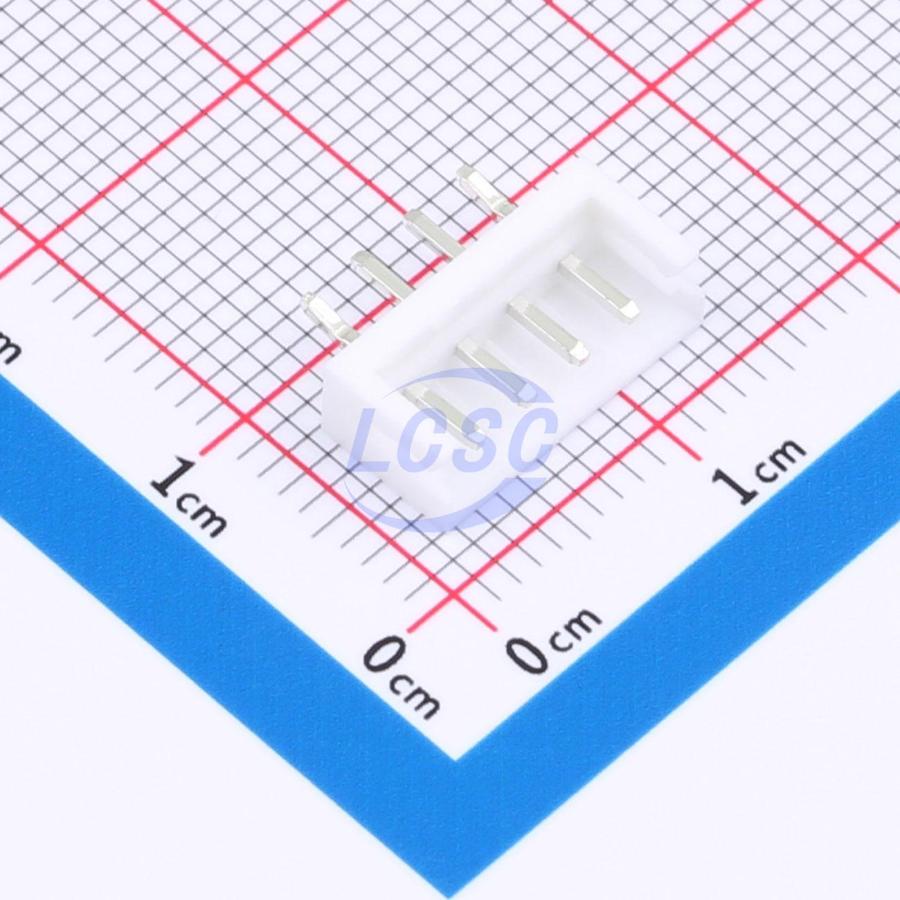

Соединитель CONNFLY DS1069 DS1069-01-4MVW6 — это разъём питания типа EH, выполненный в виде вилки (male) для монтажа на печатную плату. Контакты расположены с шагом 2,5 мм, корпус рассчитан на 4 позиции и предназначен для выводного монтажа: ножки запаиваются в отверстия платы, что даёт механически прочное соединение по сравнению с поверхностным монтажом.
Позиция известна также под обозначениями B4B-EH-A, 250G1-V04 и PW10-04M — это разные системы кодирования одного и того же корпуса серии EH от разных производителей разъёмов, включая CONNFLY. При замене на аналог по любому из этих обозначений важно сверить не только шаг и число контактов, но и высоту установки над платой, поскольку у визуально похожих разъёмов EH встречаются варианты с разной длиной штырей.
В паре с этой вилкой на кабельной стороне устанавливается ответная розетка EH с фиксирующим замком — это исключает случайное рассоединение при вибрации и позволяет монтажнику разбирать соединение без пайки при обслуживании устройства. Разъём применяется там, где нужно передать питание внутри корпуса аппарата: от платы к плате, от блока питания к нагрузке, от контроллера к периферийному модулю.
Основные характеристики
- Производитель: CONNFLY
- Обозначение: DS1069-01-4MVW6 (DS1069)
- Аналоги по кодировке: B4B-EH-A, 250G1-V04, PW10-04M
- Тип разъёма: вилка на плату (male), тип EH
- Количество контактов: 4
- Шаг контактов: 2,5 мм
- Тип монтажа: выводной
Где применяется
- Блоки питания: соединение платы преобразователя с выходными цепями и нагрузкой
- Контроллеры и платы управления: подключение силовых цепей к плате управления без разъёмного кабеля с обеих сторон
- Бытовая электроника: питание модулей внутри корпуса устройства — от дисплеев до плат индикации
- Промышленная аппаратура: разъёмное соединение цепей питания при обслуживании и замене узлов
