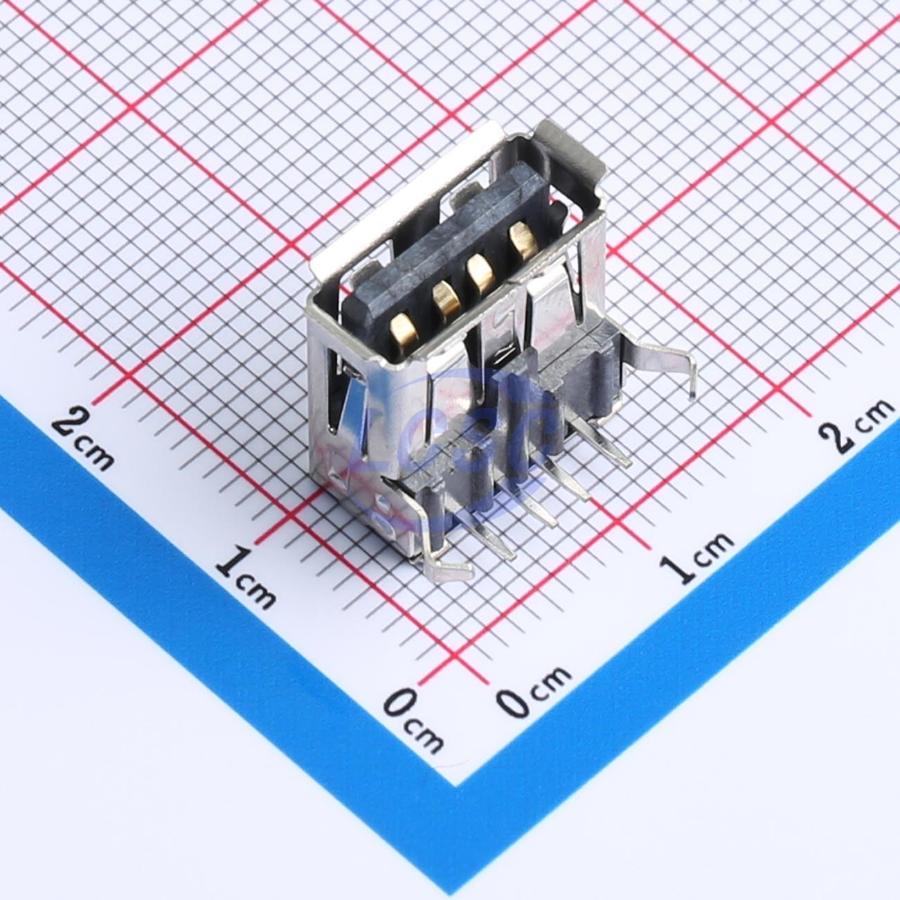

Разъём Connfly DS1095-BNR0 — угловая розетка USB-A для монтажа на печатную плату, с чёрным пластиковым изолятором и установкой в отверстия (THT). Такое исполнение штатно используется там, где порт USB-A должен выходить на боковую или заднюю панель устройства, а плата расположена параллельно этой панели.
Контактная часть выполнена из медного сплава с селективным золочением 3 или 30 мкдюйм — покрытие нанесено точечно на зону контакта, что снижает переходное сопротивление и износ при многократном подключении кабеля. Экран разъёма изготовлен из медного сплава или стали с никелевым либо оловянным покрытием. Электрические номиналы соответствуют интерфейсу USB: до 30 В и до 1,5 А.
Механические параметры рассчитаны на регулярную эксплуатацию: усилие сочленения не превышает 3,57 кгс, усилие расчленения — не менее 1,02 кгс, механическая долговечность — 1500 циклов подключения-отключения. Габариты корпуса — около 13,14×15,7×7,00 мм.
По изоляции разъём выдерживает испытательное напряжение 750 В переменного тока в течение 1 минуты, сопротивление изоляции — не менее 1000 МОм, сопротивление контакта — не более 30 мОм. Рабочий диапазон температур — от -40 до +85 °С, что допускает применение вне помещений с контролируемым климатом.
Основные характеристики
- Тип: USB-A розетка (female), угловое исполнение
- Монтаж: в отверстия (THT)
- Цвет изолятора: чёрный
- Материал изолятора: термопластик
- Материал контактов: медный сплав
- Покрытие контактов: селективное золочение 3 или 30 мкдюйм
- Материал/покрытие экрана: медный сплав или сталь, никель или олово
- Номинальное напряжение: до 30 В
- Номинальный ток: до 1,5 А
- Усилие сочленения: не более 3,57 кгс
- Усилие расчленения: не менее 1,02 кгс
- Механическая долговечность: 1500 циклов
- Диэлектрическая прочность: 750 В AC (rms), 1 минута
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 30 мОм
- Рабочая температура: -40…+85 °С
- Габариты: ок. 13,14×15,7×7,00 мм
Где применяется
- Периферийные устройства: порт USB-A на плате контроллера, хаба или адаптера
- Промышленная автоматика: подключение внешних накопителей и программаторов на панелях оборудования
- Бытовая электроника: зарядные и коммутационные устройства с портом USB-A
- Сетевое оборудование: сервисные USB-порты на корпусах роутеров и медиаконвертеров
Специалисты Азияторга подберут подходящее исполнение этой позиции, предложат аналог при необходимости и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
