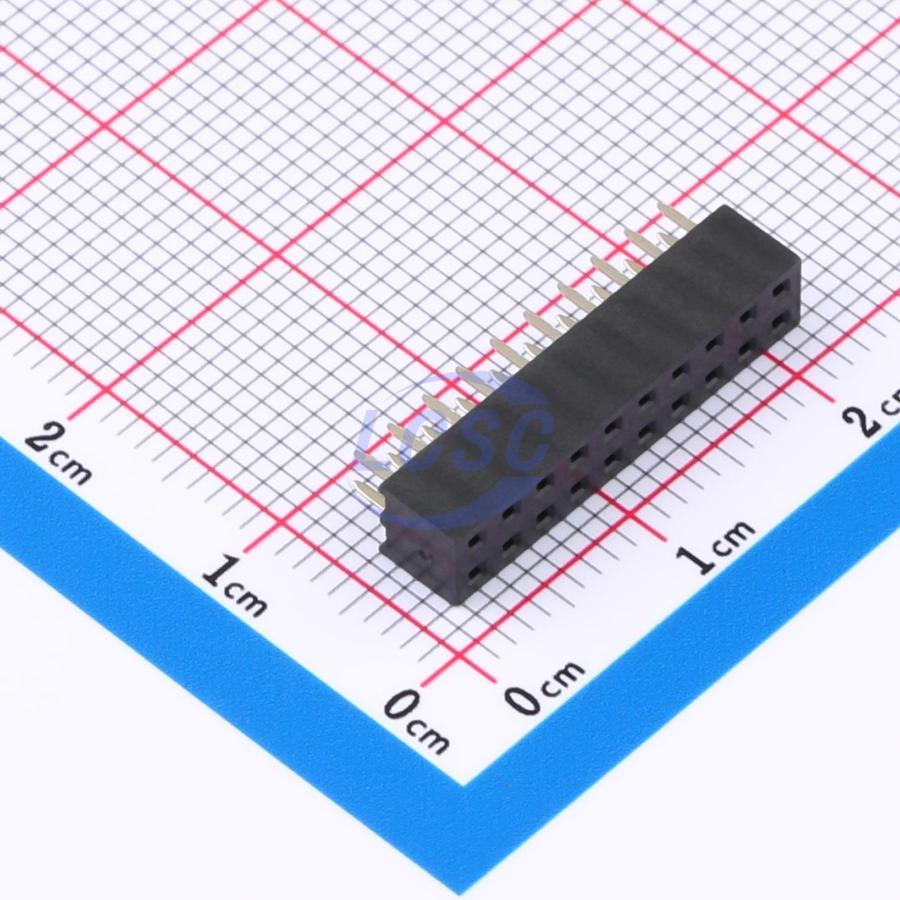

Разъём CONNFLY DS1026-06-2x10 — вертикальная розетка на печатную плату серии PBD2-20 с шагом контактов 2,0 мм. Полное заводское обозначение — DS1026-06-2x10S8BV, корпусной код PBD2-2-10S-G-4,3mm. Два ряда по десять контактов образуют двадцать точек соединения в одном корпусе высотой 4,1 мм, что позволяет разместить плотный ряд выводов на ограниченной площади платы.
Контакты выполнены из медного сплава и покрыты золотом поверх никеля — такое покрытие снижает переходное сопротивление и защищает поверхность от окисления при хранении и многократных сочленениях с ответной частью. Сопротивление контакта не превышает 20 мОм, а номинальный ток на контакт составляет 1,5 А, чего достаточно для сигнальных и маломощных силовых цепей внутри устройства.
Изолятор корпуса — термостойкий пластик чёрного цвета класса горючести UL94-V0, сопротивление изоляции не менее 1000 МОм, диэлектрическая прочность — 500 В переменного тока в течение одной минуты. Рабочий диапазон температур от -40 до +105°C позволяет использовать разъём в изделиях с повышенным тепловым режимом эксплуатации.
Монтаж — выводной (THT), вертикальное исполнение под волновую или ручную пайку. Производитель указывает допуск на посадочные отверстия платы ±0,05 мм, что стоит учитывать при разработке топологии — плотная посадка контактов требует точного соответствия отверстий шагу 2,0 мм.
Основные характеристики
- Тип разъёма: розетка на плату (PBD2-20)
- Число контактов: 20 (2 ряда по 10)
- Шаг контактов: 2,0 мм
- Номинальный ток: 1,5 А на контакт
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В AC, 1 минута
- Материал контакта: медный сплав, покрытие золото по никелю
- Материал изолятора: термостойкий пластик, UL94-V0, чёрный
- Диапазон температур: -40…+105°C
- Высота корпуса: 4,1 мм
- Тип монтажа: выводной (THT), вертикальный
Где применяется
- Межплатное соединение: разъём используется для соединения материнской и дочерних плат в компактных блоках
- Промышленная автоматика: применяется в платах контроллеров и модулях ввода-вывода, где важна плотность контактов
- Источники питания: подходит для сигнальных цепей и низковольтных силовых линий внутри блоков питания
- Бытовая и потребительская электроника: используется там, где корпус устройства ограничивает место под разъёмные соединения
