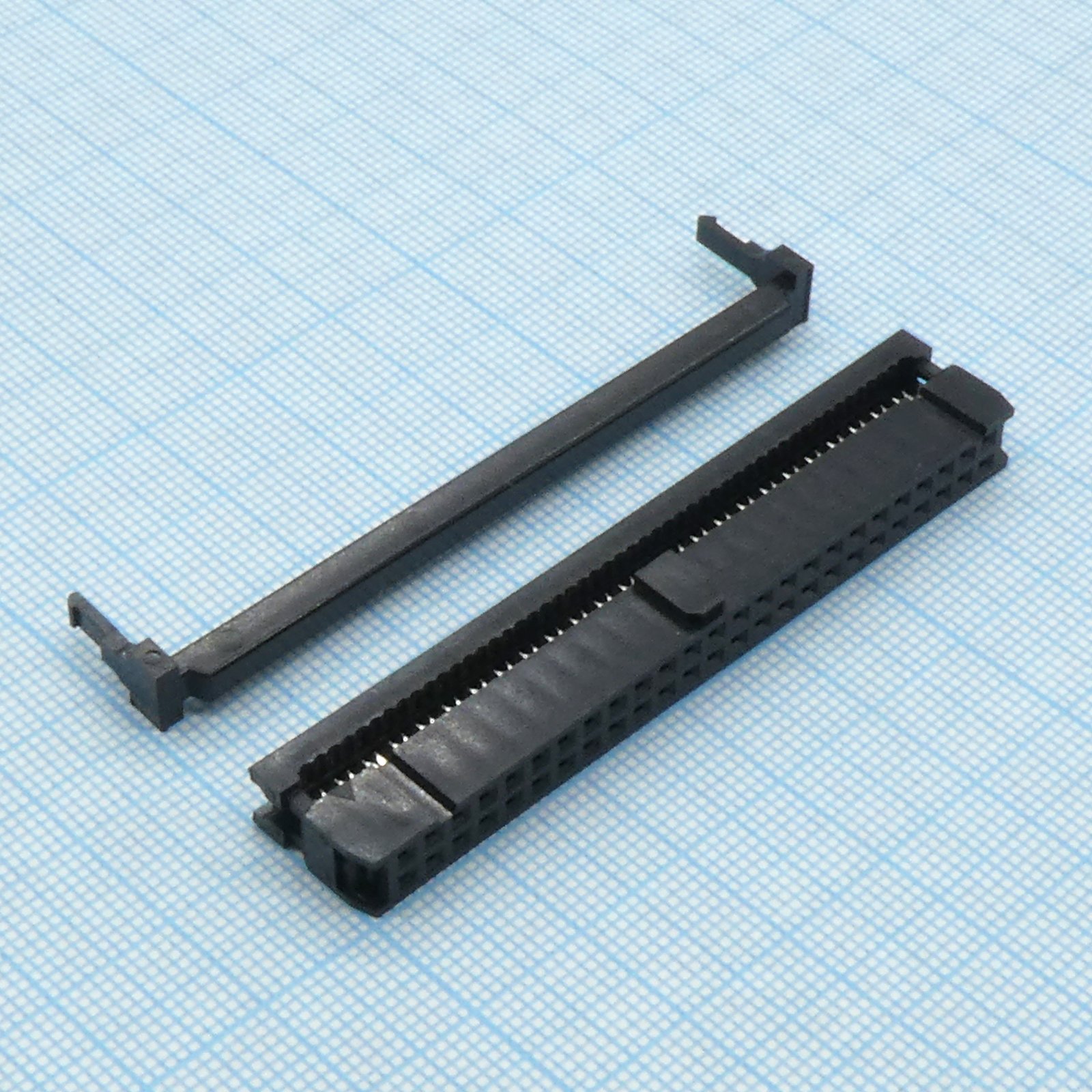

Разъём CONNFLY DS1016-50 — гнездовая часть соединителя IDC с шагом контактов 2.54 мм, выполненная по схеме 2х25 контактов на 50-жильный ленточный кабель. Обозначение по каталогу производителя — DS1016-50MA2BB, серия DS1016, номер чертежа C-DS1016-XXXXXX-X-B. Соединение с кабелем выполняется методом изоляционного прокола (IDC): жилы шлейфа продавливаются в прорези контактов без предварительной зачистки и пайки.
Контакты разъёма изготовлены из латуни и покрыты золотом методом Full Gold Flash, что снижает переходное сопротивление и защищает поверхность от окисления при хранении и в процессе эксплуатации. Сопротивление контакта не превышает 20 мОм, сопротивление изоляции — не менее 1000 МОм, диэлектрическая прочность корпуса — 500 В переменного тока в течение одной минуты. Рабочий диапазон температур — от -40°C до +105°C, что позволяет использовать разъём в неотапливаемых помещениях и на объектах с перепадами температуры.
Корпус разъёма чёрного цвета, имеет ключ поляризации, исключающий ошибочную установку шлейфа при сборке или ремонте. Габариты корпуса — 50.00×68.16×60.96 мм с допуском по ширине ±0.3 мм и по длине ±0.2 мм. Такая геометрия соответствует стандартному ряду разъёмов IDC-50 и позволяет заменять позицию на аналоги той же серии без переработки кабельного жгута.
Основные характеристики
- Тип: гнездовой разъём IDC
- Число контактов: 50 (2х25)
- Шаг контактов: 2.54 мм
- Материал контакта: латунь
- Покрытие контакта: золото (Full Gold Flash)
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В AC, 1 минута
- Рабочая температура: от -40°C до +105°C
- Габариты: 50.00×68.16×60.96 мм
- Поляризация: есть
- Цвет корпуса: чёрный
- Серия: DS1016
Где применяется
- Вычислительная техника: подключение шлейфов к материнским платам и контроллерам накопителей
- Измерительное оборудование: сборка интерфейсных кабелей для приборных стоек
- Промышленная автоматика: соединение плат ввода-вывода со шкафами управления
- Телекоммуникационное оборудование: коммутационные жгуты внутри корпусов оборудования
