Разъём, Connfly, DS1046-09C1S — корпус (капот) для стандартного 9-контактного разъёма D-SUB, исполнение «вилка». Это не контактный узел, а защитный кожух, который надевается на уже смонтированный на кабеле или плате разъём: закрывает место пайки или обжима проводников, удерживает кабель на выходе и придаёт соединению законченный вид.

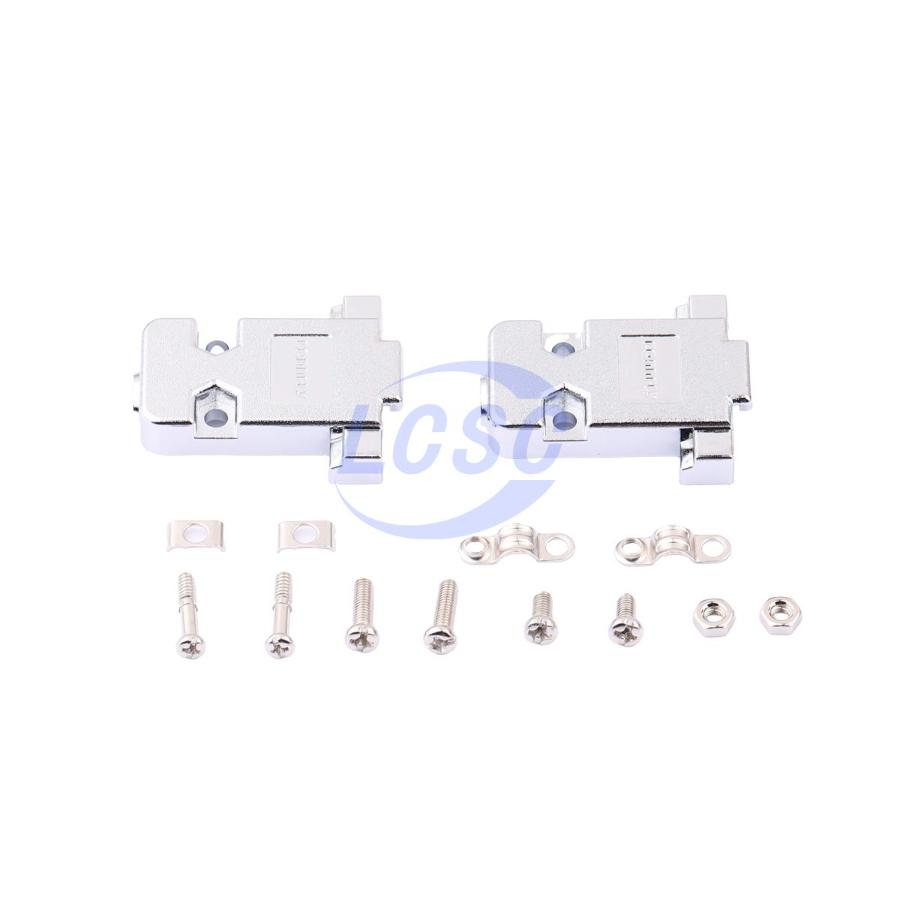

В комплект входят два колпачка кожуха и крепёж для фиксации разъёма к ответной части: короткие и длинные винты, гайки и металлические шайбы. Предусмотрены два варианта резьбы крепёжных винтов — дюймовая #4-40 и метрическая М3, что позволяет подобрать кожух под панель, рассчитанную как на американский, так и на европейский стандарт крепления, не меняя саму пару разъёмов.
Шайбы в комплекте выполнены из металла, что обеспечивает электрический контакт корпуса кожуха с ответной частью и с шасси устройства — это существенно для отвода наводок с экрана кабеля при подключении к чувствительным цепям. Габаритные размеры кожуха выдержаны с допусками трёх классов точности: ±0.60 мм для основных размеров и ±0.25 мм для более точных сопрягаемых элементов, что важно при плотной компоновке на панели с несколькими портами.
Артикул серии DS1046-09 XXXX охватывает несколько модификаций кожуха, различающихся вариантом крепежа; исполнение C1S1 — с коротким крепёжным винтом в базовой комплектации. Кожух рассчитан на интерфейсные разъёмы типа DB9, широко применяемые для последовательных портов и стыковки контрольного оборудования.
Основные характеристики
- Число контактов: 9
- Исполнение контактной части: вилка
- Количество колпачков в комплекте: 2 шт.
- Короткие винты: резьба #4-40, 2 шт.
- Длинные винты: резьба M3, 2 шт.
- Гайки: резьба M3, 2 шт.
- Металлические шайбы: резьба M3, 2 шт.
- Допуски размеров: ±0.60 / ±0.25 / ±0.25 мм (классы x / xx / xxx)
- Артикул серии: DS1046-09 XXXX
Где применяется
- Последовательные интерфейсы: защита и фиксация разъёмов RS-232 и аналогичных портов на кабельных сборках
- Промышленная автоматика: крепление кабелей к панелям контроллеров и модулей ввода-вывода
- Измерительное оборудование: экранированное подключение приборов через порты D-SUB
- Компьютерная техника: внешние разъёмы плат расширения и периферийных устройств
