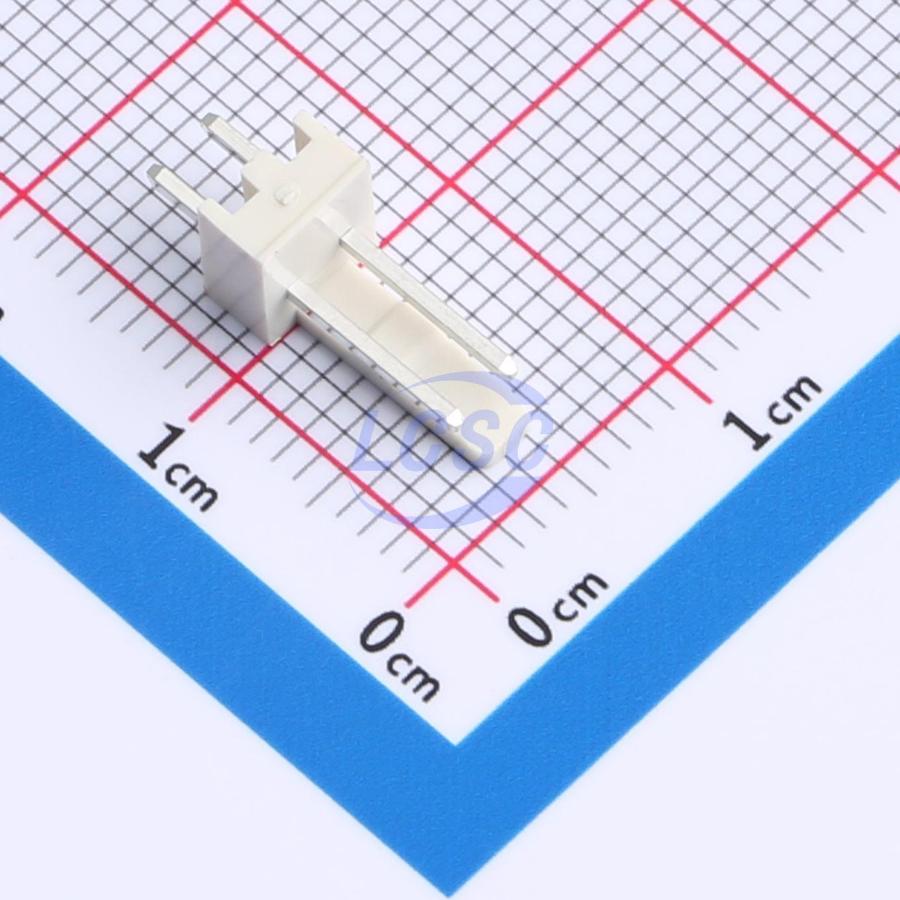

Разъём CONNFLY WF-2 DS1070-2M — угловая вилка на плату серии DS1070 с заводским обозначением WF-02R и кодом продукта DS1070-2MRV6A. Это двухконтактный разъём типа HU с шагом 2,54 мм, рассчитанный на монтаж проводов к печатной плате под прямым углом к её плоскости.
Угловая конструкция выводов позволяет разводить кабель вдоль платы, а не поднимать его вертикально вверх, поэтому такой разъём удобен в устройствах с ограниченной высотой корпуса. Контакты квадратного сечения 0,64 мм устанавливаются в плату методом сквозного монтажа (THT) и рассчитаны на провода сечением 0,2–0,75 мм² (AWG 28–18) с наружным диаметром изоляции 1,2–2,1 мм.
По электрическим параметрам разъём выдерживает номинальное напряжение 250 В и ток до 3 А на контакт, испытательное напряжение изоляции — 500 В переменного тока. Контакты выполнены из медного сплава с оловянным покрытием, сопротивление контакта не превышает 30 мОм, сопротивление изоляции — не менее 1000 МОм, что обеспечивает стабильное соединение при длительной эксплуатации.
Корпус разъёма отформован из найлона 66 цвета слоновой кости, габариты — 11,5 × 8,0 × 7,15 мм при допуске 0,6%. Рабочий диапазон температур — от −25 до +85 °C, что покрывает условия эксплуатации внутри большинства корпусов бытовой и промышленной аппаратуры.
Основные характеристики
- Серия: DS1070
- Тип разъёма: вилка угловая (Male Right Angle)
- Число контактов: 2
- Шаг контактов: 2,54 мм
- Способ монтажа: THT, под прямым углом к плате
- Номинальное напряжение: 250 В
- Номинальный ток: 3 А
- Испытательное напряжение: 500 В AC
- Сопротивление контакта: 30 мОм
- Сопротивление изоляции: >1000 МОм
- Диапазон проводов: AWG 28–18, сечение 0,2–0,75 мм²
- Материал корпуса: найлон 66
- Материал контакта: медный сплав, покрытие оловом
- Размеры: 11,5 × 8,0 × 7,15 мм
- Рабочая температура: от −25 до +85 °C
- Цвет корпуса: слоновая кость
Где применяется
- Бытовая электроника: подключение питания и сигнальных проводов внутри компактных корпусов, где вертикальный разъём не помещается по высоте
- Промышленная автоматика: соединение проводов датчиков и исполнительных цепей с платами контроллеров
- Источники питания малой мощности: разводка проводов от трансформатора или аккумулятора к плате при токе нагрузки до 3 А
- Кабельные жгуты: сборка съёмных соединений в жгутах периферийных устройств с шагом 2,54 мм
