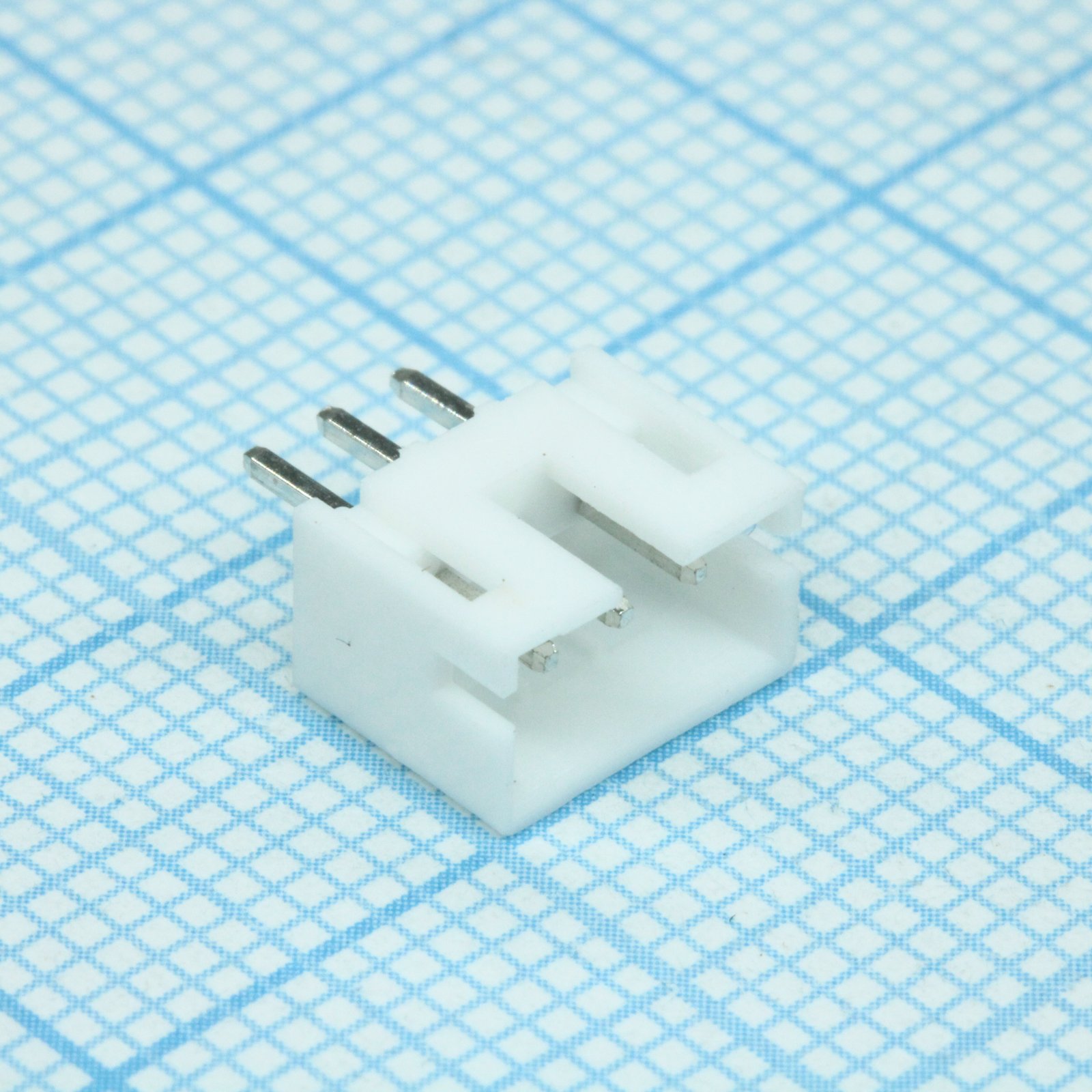

Разъём CONNFLY WB-03 DS1066-3MVW6X — прямая вилка на плату серии DS1066 с шагом контактов 2,00 мм (тип PH). Трёхконтактная модель также обозначается как MW-03M, B3B-PH-K и 200G1-V03 и по посадочному месту совместима с распространёнными разъёмами серии PH других производителей, что упрощает замену на плате без изменения разводки.
Контакты квадратного сечения 0,50 мм устанавливаются в плату вертикально, методом сквозного монтажа, и рассчитаны на толщину печатной платы 1,6 мм. Разъём принимает провода сечением 0,05–0,22 мм² (AWG 30–24) с наружным диаметром изоляции 0,9–1,5 мм — это провода малого сечения, характерные для соединений датчиков, аккумуляторных сборок и низкотоковых цепей управления.
Номинальный ток разъёма — 1 А при напряжении 250 В, испытательное напряжение изоляции — 500 В переменного тока в течение одной минуты. Контакты покрыты оловом, их сопротивление не превышает 30 мОм, сопротивление изоляции — более 1000 МОм.
Корпус выполнен из найлона 66 белого цвета и сохраняет параметры в диапазоне рабочих температур от −25 до +85 °C. Плотный шаг 2,00 мм в сравнении с более распространённым шагом 2,54 мм позволяет разместить больше контактов на той же площади платы, что востребовано в компактных устройствах.
Основные характеристики
- Серия: DS1066
- Тип разъёма: PCB Connector, PH-type, 2,00 мм
- Число контактов: 3
- Пол разъёма: вилка
- Способ монтажа: вертикальный, сквозной (V/T)
- Рекомендуемая толщина платы: 1,6 мм
- Номинальное напряжение: 250 В
- Номинальный ток: 1 А
- Испытательное напряжение: 500 В AC, 1 минута
- Сопротивление контакта: <30 мОм
- Сопротивление изоляции: >1000 МОм
- Диапазон проводов: AWG 30–24, сечение 0,05–0,22 мм²
- Материал корпуса: найлон 66, белый
- Покрытие контакта: олово
- Рабочая температура: от −25 до +85 °C
Где применяется
- Аккумуляторные сборки и зарядные цепи: соединение проводов малого сечения с платой контроллера заряда
- Датчики и модули управления: подключение сигнальных проводов при плотном шаге контактов 2,00 мм
- Компактная бытовая электроника: замена штатных разъёмов серии PH без изменения печатной платы
- Малогабаритные приводы и периферийные устройства: разводка питания в изделиях с ограниченной площадью платы
