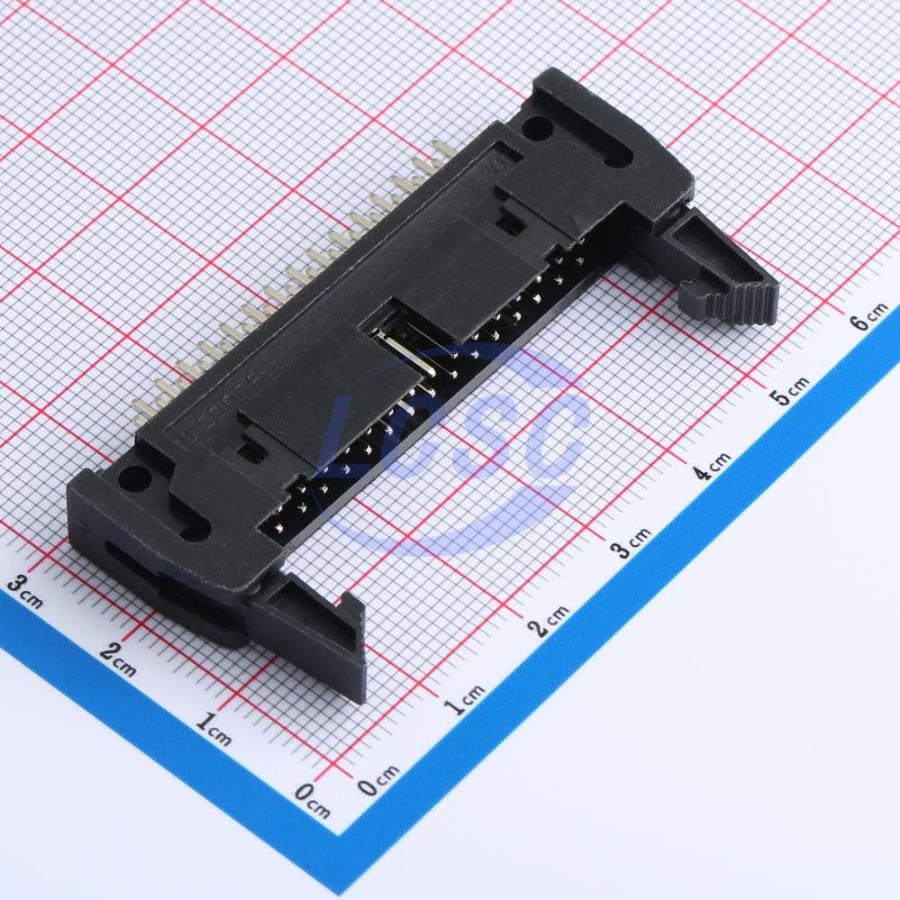

Разъём CONNFLY SCM-30 DS1011 DS1011-30SBSiB7-B — штыревой IDC-разъём (соединитель с врезными контактами для монтажа на шлейф без разделки проводов) на 30 контактов. Корпус типа «big latch housing» с боковыми защёлками фиксирует подключённый шлейф и одновременно обеспечивает лёгкое разъединение при обслуживании, а прямой тип монтажа (Straight) позволяет устанавливать разъём непосредственно на печатную плату без дополнительного угла наклона.
Контакты расположены с шагом 1 мм, что даёт компактную ширину корпуса даже при 30 линиях, и покрыты слоем золота (Full Gold flash) для устойчивого электрического контакта и защиты от окисления при хранении и монтаже. Допуск на посадку выводов в отверстия платы (PCB layout tolerance) составляет ±0,05 мм, поэтому разъём рассчитан на плату с соответствующей точностью сверления.
Электрически разъём рассчитан на напряжение 500 В переменного тока при испытании в течение одной минуты и сопротивление изоляции не менее 1000 МОм, что типично для разъёмов, передающих сигнальные и слаботочные цепи, а не силовое питание. Ток через контакт — 0,02 А. Диапазон рабочих температур — от −40 до +105 °C, что позволяет использовать разъём в устройствах с активным тепловым режимом внутри корпуса.
Корпус исполнения окрашен в чёрный цвет, что отличает его от серого варианта той же серии DS1011. Такая маркировка цветом упрощает визуальный контроль при монтаже нескольких типов шлейфовых разъёмов на одной плате или в одном изделии.
Основные характеристики
- Количество контактов: 30
- Шаг контактов: 1 мм
- Тип корпуса: Big latch housing
- Тип монтажа: Straight (прямой)
- Цвет корпуса: чёрный
- Покрытие контактов: Full Gold flash
- Допуск на посадку в плату: ±0,05 мм
- Испытательное напряжение: 500 В AC, 1 мин
- Сопротивление изоляции: не менее 1000 МОм
- Ток на контакт: 0,02 А
- Диапазон рабочих температур: от −40 до +105 °C
Где применяется
- Вычислительная техника: подключение шлейфов между платами внутри корпусов приборов и вычислительных модулей
- Измерительное оборудование: организация многоконтактных сигнальных соединений между блоками измерительных приборов
- Промышленная электроника: параллельное подключение периферийных плат и модулей расширения в шкафах автоматики
- Ремонт и обслуживание техники: замена штыревой части разъёма при сохранении существующего шлейфа с розеткой
