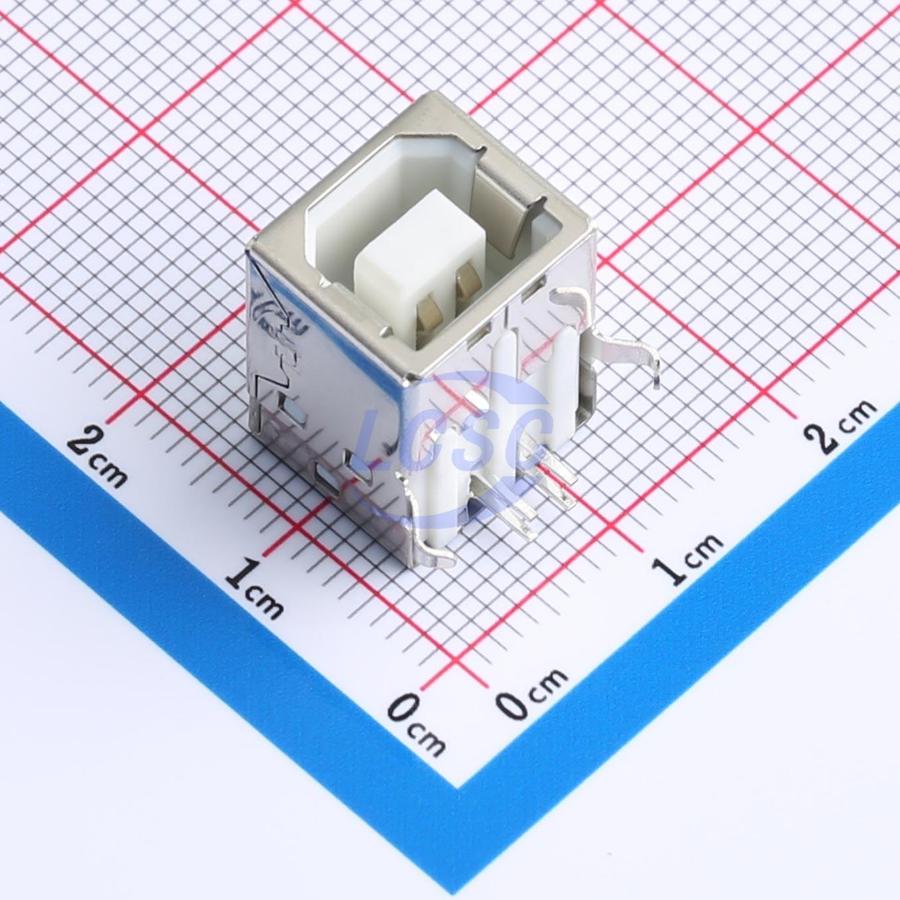

Разъём CONNFLY DS1099-WN0 — розетка USB Type B серии DS1099 для выводного монтажа в отверстия углового исполнения. Компонент имеет 4 контакта и шаг выводов 2,50 мм, что соответствует стандартной раскладке порта USB B и позволяет подключать принтеры, сканеры, измерительные приборы и другую периферию, использующую этот тип разъёма.
Контакты выполнены из медного сплава с избирательным золочением рабочей зоны, что снижает переходное сопротивление и защищает от окисления в месте соединения. Сопротивление контакта не превышает 30 мОм, сопротивление изоляции — не менее 1000 МОм, а диэлектрическая прочность обеспечивает выдерживание испытательного напряжения переменного тока 500 В в течение 1 минуты без пробоя.
Корпус разъёма изготовлен из термостойкого пластика PBT с 30% стекловолокна, огнестойкого класса UL 94 V-0, белого цвета. Диаметр штыревых контактов — 0,92 мм, общий допуск размеров корпуса — ±0,05 мм, допуск угла установки контактов — ±5°. Габариты разъёма: ширина 12,04 мм, высота 10,55 мм, длина 16,3 мм; посадочное место на плате — 7,78×8,45 мм.
Номинальное напряжение — 30 В постоянного тока, номинальный ток — 1,5 А, рабочий диапазон температур — от -25 до +85°C. Эти параметры характерны для порта передачи данных и низковольтного питания периферийных USB-устройств, а не для силовых цепей ускоренной зарядки.
Основные характеристики
- Тип разъёма: розетка USB Type B, выводной монтаж, угловое исполнение
- Количество контактов: 4
- Шаг выводов: 2,50 мм
- Номинальное напряжение: 30 В постоянного тока
- Номинальный ток: 1,5 А
- Сопротивление контакта: не более 30 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В переменного тока, 1 минута
- Материал контакта / покрытие: медный сплав, избирательное золочение
- Материал корпуса: PBT с 30% стекловолокна, UL 94 V-0, белый
- Рабочая температура: от -25 до +85°C
- Габариты: ширина 12,04 мм, высота 10,55 мм, длина 16,3 мм
Где применяется
- Периферийные устройства: принтеры, сканеры, МФУ и другая техника с портом USB B
- Измерительные приборы и лабораторное оборудование: подключение по USB для передачи данных и управления
- Промышленные контроллеры и панели: конструкции с выводным монтажом разъёма на плату
- Ремонт и замена: восстановление повреждённого порта USB B в существующей аппаратуре
