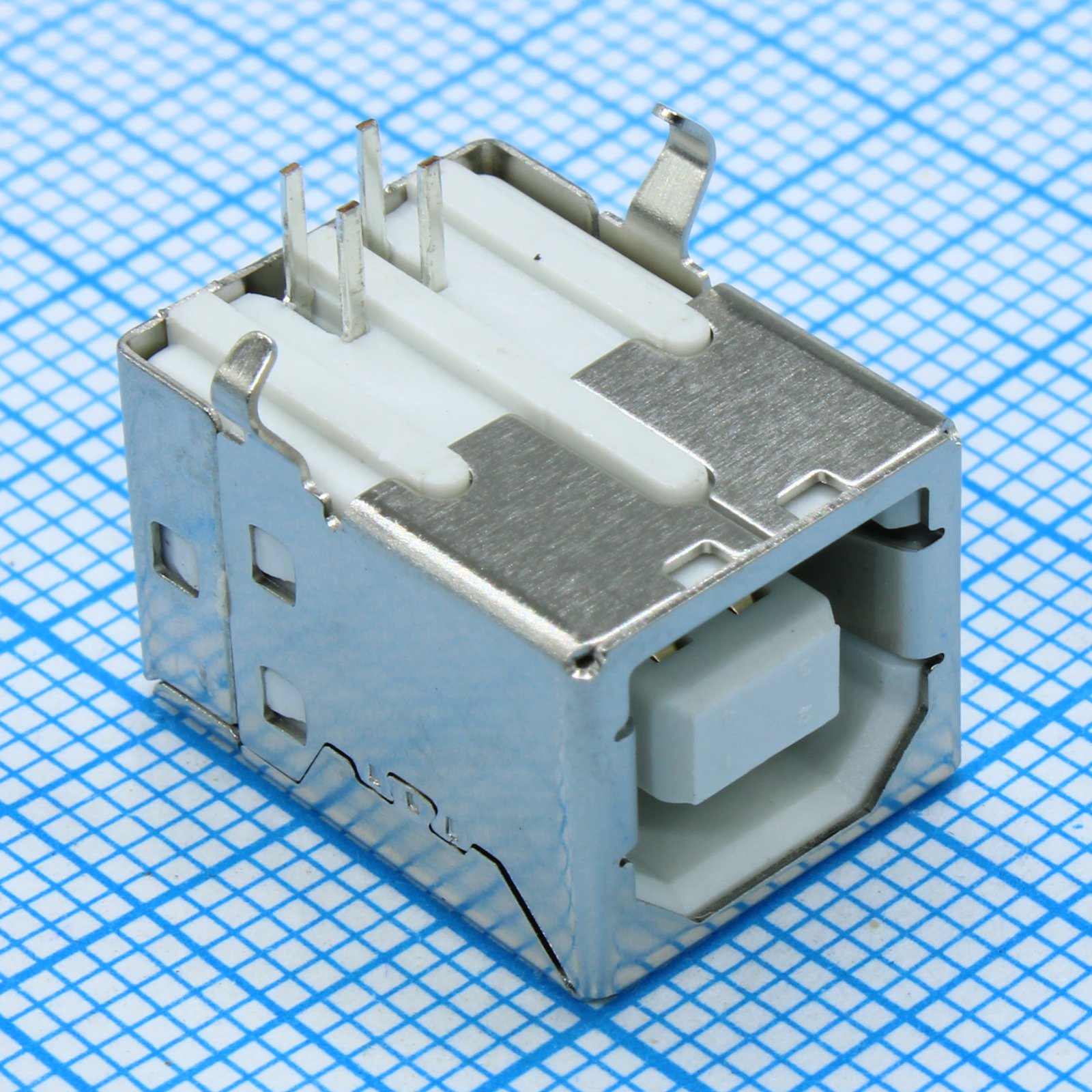

Разъём CONNFLY DS1099 DS1099-WN0 — это розетка USB типа B для монтажа в отверстия печатной платы под прямым углом (R/A DIP). Компонент используется для организации порта подключения периферийного оборудования по интерфейсу USB — через него на плату заводятся линии данных и питания от внешнего кабеля. Разъём рассчитан на 4 контакта, что соответствует стандартной распиновке USB (питание, земля, пара сигнальных линий).
Корпус разъёма выполнен из PBT с 30% стеклонаполнением и имеет огнестойкость по классификации UL 94 V-0, цвет корпуса — белый. Диаметр штыревых выводов — 0,92 мм, шаг между ними — 2,50 мм. Габариты корпуса — 16,3×12,04×10,55 мм (длина, ширина, высота), посадочное место на плате — 7,78×8,45 мм. Допуск на угол установки выводов составляет ±5°, общий допуск размеров — ±0,05 мм, что важно при проектировании посадочного места под автоматическую пайку.
Электрические параметры позволяют использовать разъём для питания и передачи данных: номинальное напряжение — 30 В постоянного тока, номинальный ток — 1,5 А. Сопротивление контакта не превышает 30 мОм, сопротивление изоляции — не менее 1000 МОм, диэлектрическая прочность — 500 В переменного тока в течение 1 минуты. Эти значения обеспечивают запас по надёжности соединения при длительной эксплуатации.
Контакты изготовлены из медного сплава с покрытием селективным напылением золота в зоне сопряжения, металлический экран корпуса имеет никелевое покрытие — сочетание материалов снижает контактное сопротивление и защищает от окисления при частых подключениях кабеля. Рабочий диапазон температур — от −25 до +85 °C, монтаж — выводной, под пайку волной или вручную.
Основные характеристики
- Тип разъёма: USB типа B, угловой, выводной (R/A DIP)
- Количество контактов: 4
- Номинальное напряжение: 30 В DC
- Номинальный ток: 1,5 А
- Сопротивление контакта: не более 30 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В AC, 1 минута
- Материал корпуса: PBT + 30% стекловолокно, UL 94 V-0
- Покрытие контактов: селективное золочение
- Рабочая температура: −25…+85 °C
- Шаг выводов: 2,50 мм
Где применяется
- Периферийные USB-устройства: организация порта для подключения кабеля к принтерам, сканерам и измерительной аппаратуре
- Встраиваемые системы с интерфейсом USB: ввод питания и данных на плату контроллера
- Промышленное оборудование: соединение с внешними накопителями и панелями управления через стандартный порт
- Производство электроники с автоматической пайкой: выводной монтаж под сквозные отверстия на конвейерных линиях
