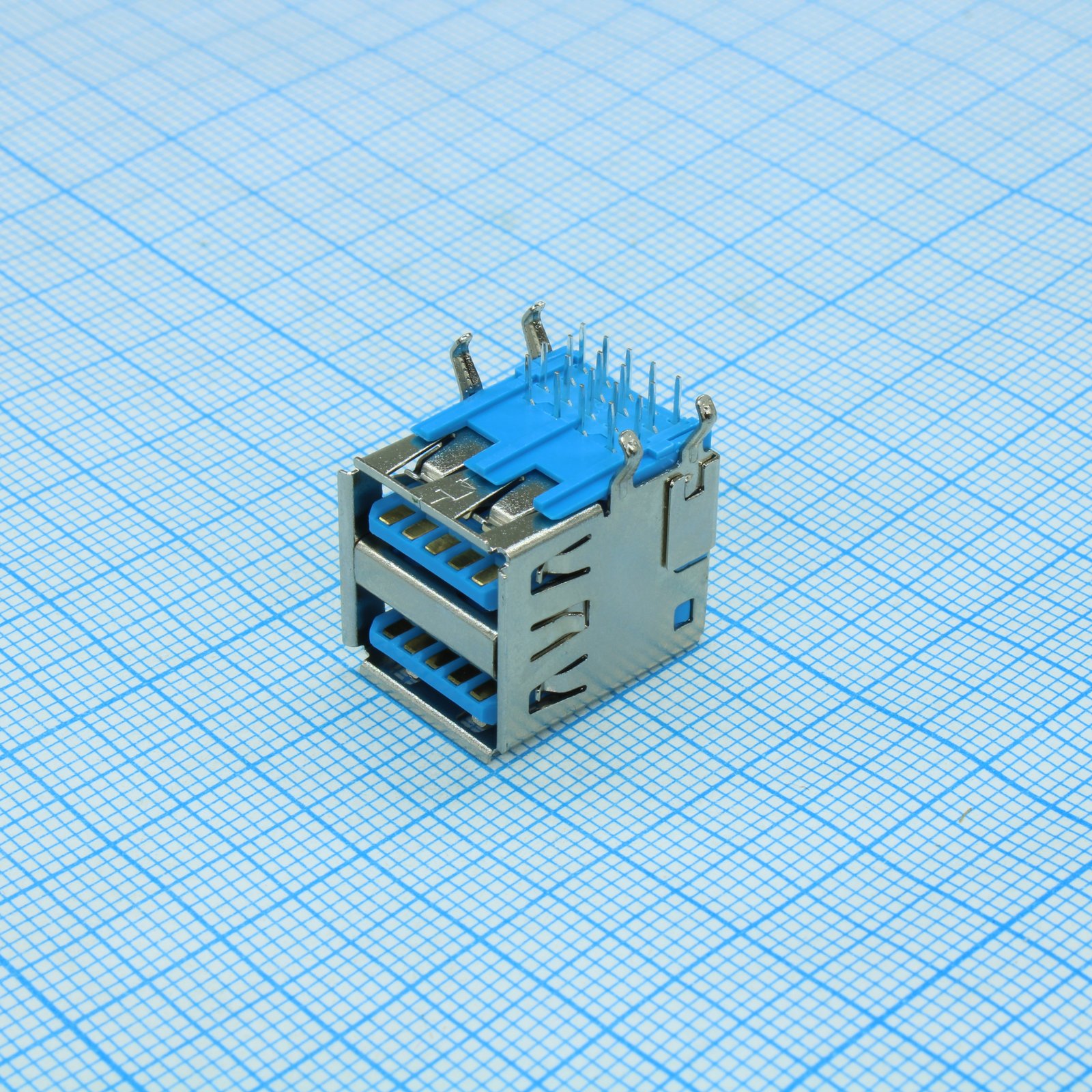

Разъём CONNFLY DS1096 DS1096-01-LN0 — двухъярусная розетка USB 3.0 типа A для монтажа на плату под прямым углом. Конструкция объединяет два порта USB3.0 Type-A в одном корпусе, что позволяет вывести на панель устройства два независимых порта без установки двух отдельных разъёмов. Выводы расположены рядами для пайки в отверстия печатной платы, а корпус ориентирован так, чтобы кабель отходил параллельно плоскости платы.
Разъём рассчитан на номинальное напряжение 30 В постоянного тока и номинальный ток 1,5 А на контакт. Сопротивление контакта не превышает 30 мОм, сопротивление изоляции — не менее 1000 МОм при испытательном напряжении 500 В постоянного тока. Электрическая прочность изоляции подтверждена испытанием переменным напряжением 500 В в течение одной минуты. Эти параметры обеспечивают надёжную передачу как питания, так и сигналов USB3.0 через оба стека портов.
Всего разъём имеет 18 выводов — по числу контактов двух портов USB3.0 Type-A. Контакты выполнены из медного сплава с селективным покрытием gold flash, корпус разъёма — термопластик с классом горючести UL94 V-0, цвет корпуса синий, что соответствует принятой маркировке портов USB3.0. Металлический экран имеет никелевое покрытие. Диаметр монтажных отверстий под выводы — 2,30 мм, диаметр самого вывода — 0,70 мм, что определяет требования к посадочным местам на плате.
Габариты разъёма — 15,6 x 17,5 x 8,00 мм (длина x высота x ширина, ориентировочно). Общий допуск размеров — ±0,60 мм для целых значений, ±0,38 мм для одного знака после запятой, ±0,25 мм для двух знаков после запятой, допуск по углу — ±5°. Рабочий диапазон температур — от -20 до +85°C, тип монтажа — выводной.
Основные характеристики
- Тип разъёма: USB 3.0 Stack Female Right Angle, 2 x USB3.0 Type A
- Количество выводов: 18
- Количество контактов: 4
- Материал контакта: медный сплав
- Покрытие контакта: Selective Gold flash
- Материал корпуса: термопластик, UL94 V-0
- Цвет корпуса: синий
- Покрытие корпуса: никель
- Номинальное напряжение: 30 В постоянного тока
- Номинальный ток: 1,5 А
- Сопротивление контакта: не более 30 мОм
- Сопротивление изоляции: не менее 1000 МОм при 500 В постоянного тока
- Электрическая прочность: 500 В переменного тока, 1 минута
- Диаметр монтажного отверстия: 2,30 мм
- Диаметр вывода: 0,70 мм
- Размеры: 15,6 x 17,5 x 8,00 мм
- Рабочая температура: от -20 до +85°C
- Тип монтажа: выводной
Где применяется
- Компьютерная техника: подключение периферии к материнским платам и задним панелям корпусов через два порта USB3.0
- Сетевое и периферийное оборудование: установка пары портов USB3.0 на одной плате без дублирования разъёмов
- Промышленные панели: выводной монтаж под прямым углом удобен при ограниченной высоте корпуса
- Хабы и док-станции: организация нескольких портов USB3.0 на одной печатной плате
