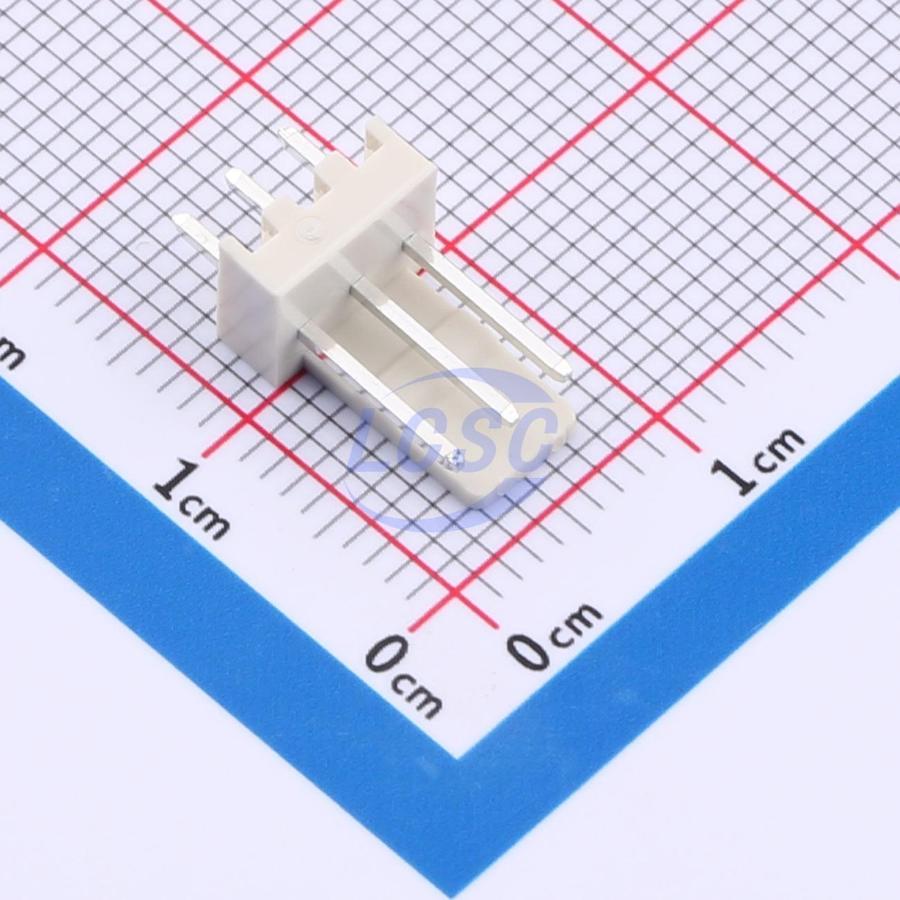

Разъём CONNFLY DS1070-3MVV6 — вилка на плату серии DS1070 конструктивного типа HU (обозначение WF-03) с тремя контактами и шагом 2,54 мм. Компонент монтируется на печатную плату по технологии THT и предназначен для соединения платы с проводным жгутом через ответную часть-розетку с обжимными контактами того же ряда DS1070.
Корпус изготовлен из найлона NYLON 66 цвета слоновая кость — материал сохраняет форму при температуре пайки и выдерживает многократные сочленения с ответной частью. Контакты выполнены из медного сплава с оловянным покрытием, штырь квадратного сечения 0,64×0,64 мм с допуском ±0,05 мм — этот размер задаёт совместимость с розетками серии DS1070 и определяет плотность контакта при сочленении.
Разъём рассчитан на номинальное напряжение 250 В и проходит испытание повышенным напряжением 500 В переменного тока в течение одной минуты без пробоя изоляции. Номинальный ток на контакт — 3 А, сопротивление изоляции превышает 1000 МОм, сопротивление контакта не выше 30 мОм. Рабочий диапазон температур — от -25 до +85°C.
Под обжим в ответной части подходят провода сечением 0,2–0,75 мм² (AWG 28–18) с наружным диаметром изоляции от 1,2 до 2,1 мм. Такое сочетание позволяет использовать разъём как для тонких сигнальных проводников, так и для более толстых проводов в цепях питания малой мощности.
Основные характеристики
- Серия: DS1070
- Тип разъёма: вилка на плату, тип HU (WF-03)
- Число контактов: 3
- Шаг контактов: 2,54 мм
- Тип монтажа: THT
- Материал корпуса: NYLON 66
- Цвет корпуса: слоновая кость
- Материал контакта: медный сплав
- Покрытие контакта: олово
- Сечение штыря: 0,64×0,64 мм ±0,05 мм
- Номинальное напряжение: 250 В
- Испытательное напряжение: 500 В переменного тока, 1 минута
- Номинальный ток: 3 А
- Сопротивление изоляции: >1000 МОм
- Сопротивление контакта: <30 мОм
- Диапазон проводов: AWG 28–18, сечение 0,2–0,75 мм²
- Диаметр провода по изоляции: 1,2–2,1 мм
- Диапазон рабочих температур: -25…+85°C
- Габариты: ширина 7,15 мм, высота 11,5 мм, длина 13,2 мм
