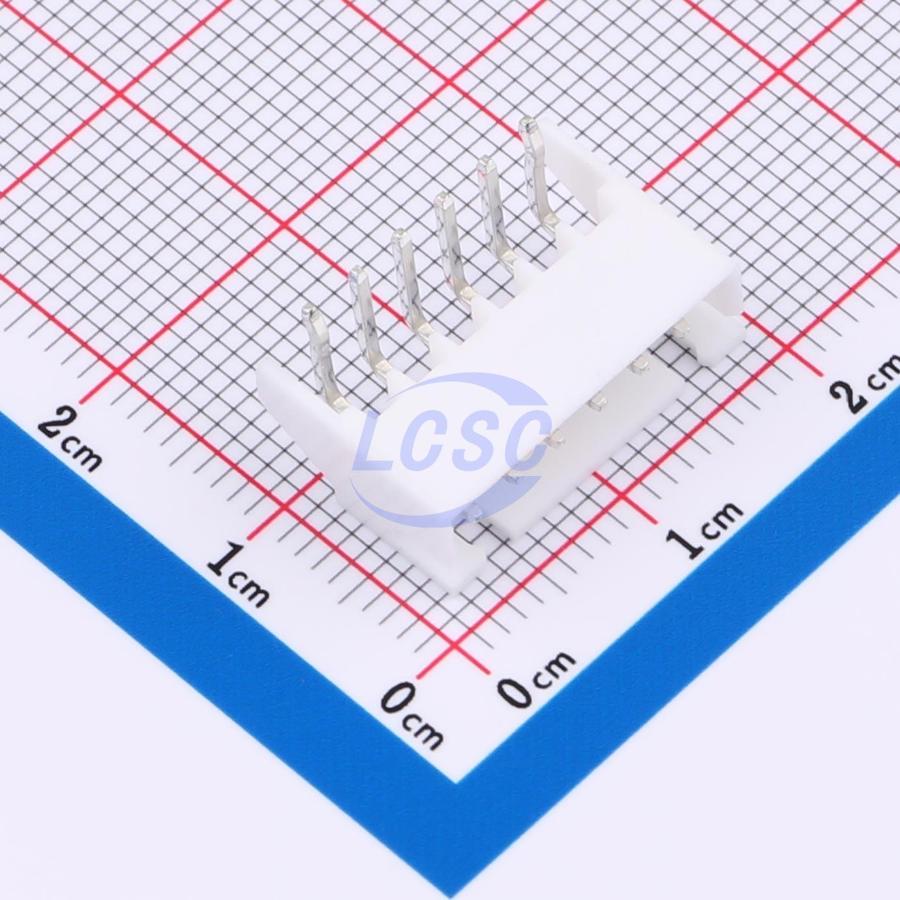

Разъём CONNFLY DS1069 DS1069-6-MRW6SA — низковольтный соединитель питания на 6 контактов с шагом 2,5 мм для монтажа на печатную плату. Он служит вилочной частью пары «плата-кабель»: ответная часть с проводами вставляется в корпус разъёма и фиксируется без пайки, а сам разъём впаивается в плату выводным монтажом.
Корпус выполнен из нейлона 66 белого цвета, контакты покрыты оловом. Проводник фиксируется без залома (тип вывода W/O kink), что снижает риск обрыва жилы при многократных подключениях. Разъём рассчитан на провода сечением от AWG28 до AWG22, а рекомендуемая толщина платы под монтаж — 1,6 мм.
По электрическим параметрам разъём выдерживает напряжение 500 В переменного тока в течение одной минуты, при этом номинальное рабочее напряжение — 250 В, ток на контакт — 3 А. Сопротивление контакта не превышает 30 мОм, сопротивление изоляции — не менее 1000 МОм, что обеспечивает стабильную передачу тока без заметных потерь на самом соединителе.
Рабочий диапазон температур — от −25 до +85 °C, что позволяет использовать разъём в корпусных изделиях без принудительного охлаждения. Габариты корпуса: ширина 5,75 мм, высота 7,7 мм, длина рассчитывается как (N+1)×2,5 мм, где N — число контактов, то есть для этой модели с 6 контактами длина корпуса складывается из шага и одного дополнительного интервала.
Основные характеристики
- Количество контактов: 6
- Шаг контактов: 2,5 мм
- Тип контакта: вилка
- Тип монтажа: выводной
- Материал корпуса: нейлон 66
- Цвет корпуса: белый
- Покрытие контакта: олово
- Номинальное напряжение: 250 В
- Выдерживаемое напряжение: 500 В AC, 1 минута
- Номинальный ток: 3 А
- Сопротивление контакта: 30 мОм
- Сопротивление изоляции: 1000 МОм
- Диапазон проводов: AWG 28–22
- Рабочая температура: от −25 до +85 °C
- Рекомендуемая толщина платы: 1,6 мм
Где применяется
- Блоки питания: подключение выходных цепей низкого напряжения к плате управления
- Контроллеры и драйверы: соединение силовых и сигнальных проводов с платой без пайки
- Бытовая электроника: компактные узлы, где важны небольшие габариты разъёма
- Сервисные соединения: узлы, требующие быстрой замены кабеля при ремонте
Специалисты Азияторга подберут разъём под конкретную задачу, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
