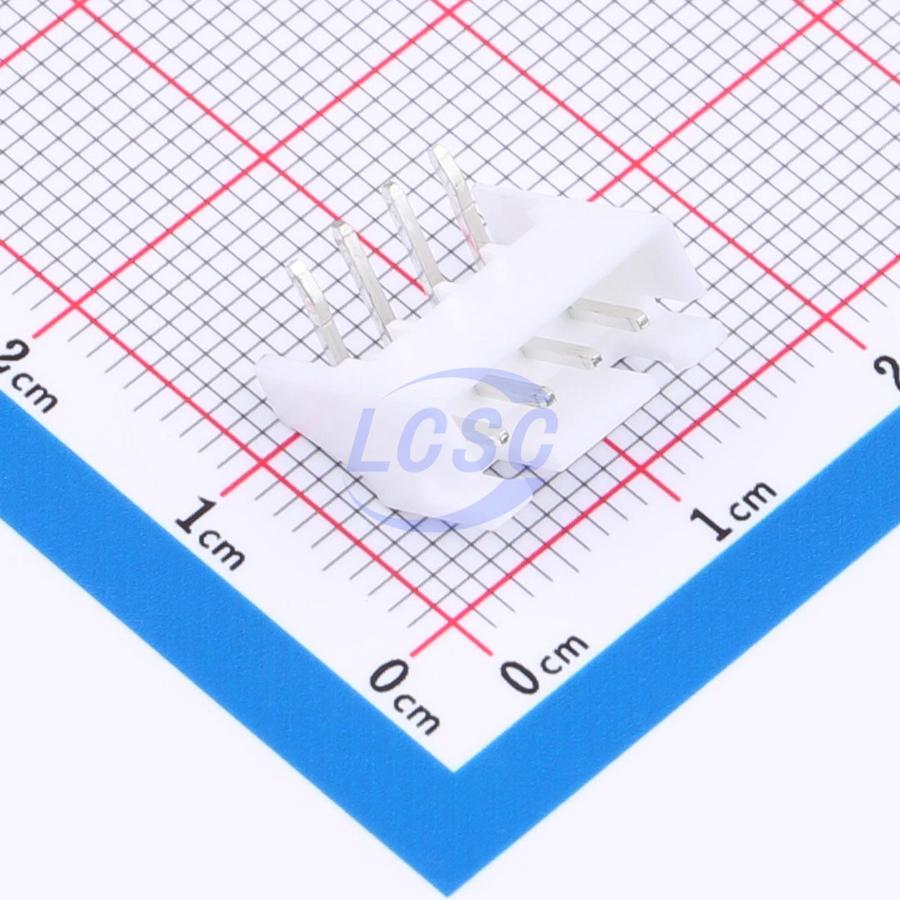

Разъём CONNFLY DS1069 DS1069-4-MRW6SA — это угловая вилка на печатную плату с шагом контактов 2,5 мм, относящаяся к серии XH. Изделие устанавливается в отверстия платы и предназначено для подключения ответной части — розетки с проводами, обжатыми под тот же шаг. Конструктив совместим с распространёнными аналогами других производителей, выпускаемыми под тем же шагом контактов и посадочным местом.
Корпус вилки выполнен из нейлона 66 белого цвета, контакты имеют оловянное покрытие. Такое сочетание материалов обеспечивает механическую прочность корпуса при многократных сочленениях с ответной частью и стабильный электрический контакт на протяжении срока службы. Разъём рассчитан на подключение проводов сечением от AWG 28 до AWG 22.
Номинальное напряжение разъёма составляет 250 В, изделие выдерживает испытательное напряжение 500 В переменного тока в течение одной минуты. Номинальный ток при проводе AWG 22 — 3 А. Переходное сопротивление контакта не превышает 30 мОм, сопротивление изоляции — не менее 1000 МОм.
Угловое исполнение позволяет подключать кабель параллельно плоскости платы, что удобно при ограниченной высоте корпуса устройства. Рекомендуемая толщина платы для монтажа — 1,6 мм, диапазон рабочих температур — от -25 до +85 °C.
Основные характеристики
- Число контактов: 4
- Серия: XH
- Шаг контактов: 2,54 мм
- Тип: вилка угловая на плату
- Материал корпуса: нейлон 66
- Цвет корпуса: белый
- Покрытие контактов: олово
- Диапазон проводов: AWG 28–22
- Номинальное напряжение: 250 В
- Испытательное напряжение: 500 В переменного тока, 1 минута
- Номинальный ток: 3 А (провод AWG 22)
- Переходное сопротивление контакта: не более 30 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Рекомендуемая толщина платы: 1,6 мм
- Температурный диапазон: от -25 до +85 °C
- Тип монтажа: выводной
Где применяется
- Бытовая и офисная электроника: подключение проводных шлейфов питания и сигналов внутри компактных устройств
- Светотехника: подключение светодиодных модулей и контроллеров подсветки к плате управления
- Встраиваемые системы: соединение датчиков и исполнительных модулей с основной платой через разъёмное соединение
- Ремонт и повторная сборка электроники: замена вышедших из строя разъёмов того же шага и посадочного места
