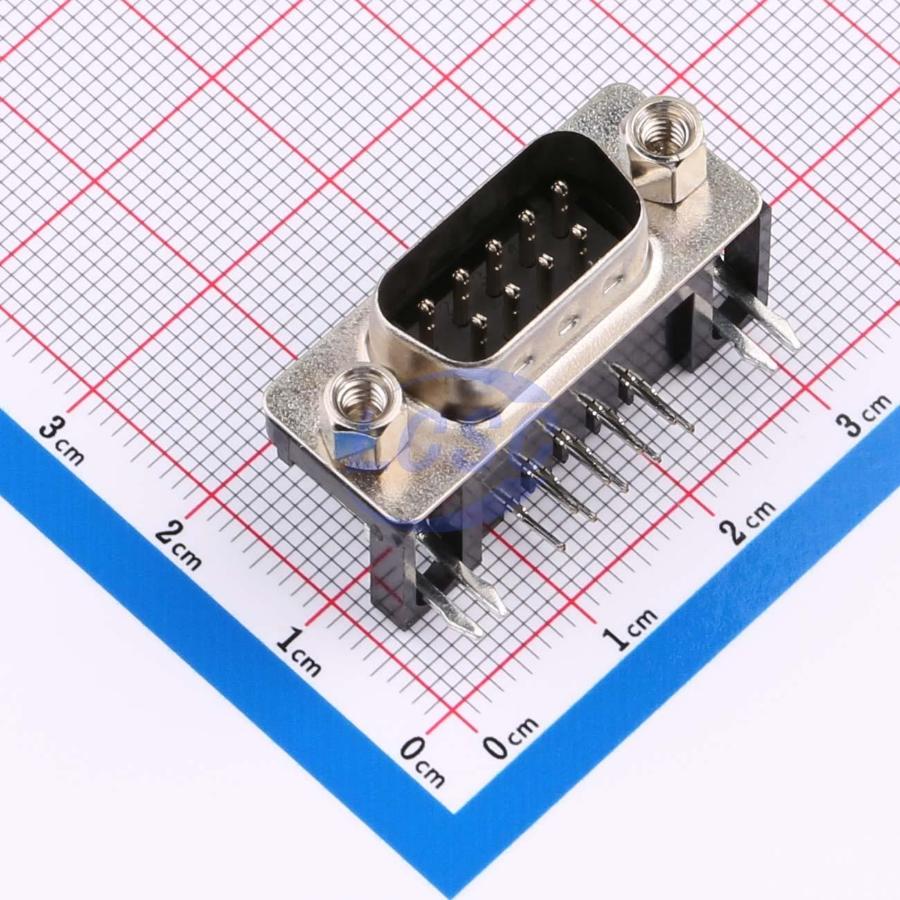

Разъём CONNFLY DS1037 DS1037-09MNAKT74-0CC — это угловая вилочная часть D-SUB на 9 контактов для монтажа на печатную плату пайкой в отверстия. Изделие относится к серии DRB и построено по конструктиву с шагом ряда 7,2 мм, принятому как стандартный для этого типа корпуса. Ответная часть разъёма — розетка D-SUB того же ряда, устанавливаемая на кабель или на другую плату.
Корпус разъёма изготовлен из стали с цинковым или оловянным покрытием, что защищает металл от коррозии при хранении и в процессе пайки. Изолятор, удерживающий контакты, выполнен из стеклонаполненного полистирола — материала с достаточной механической прочностью и стабильными диэлектрическими свойствами. Контакты изготовлены из фосфористой бронзы и обеспечивают переходное сопротивление не более 0,1 Ом при сопротивлении изоляции не менее 1000 МОм.
Разъём рассчитан на номинальный ток 5 А на контакт и рабочее напряжение до 1000 В. Угловая ориентация выводов позволяет устанавливать разъём у края платы так, чтобы ответная часть кабеля подключалась параллельно плоскости платы, а не перпендикулярно ей. Габариты корпуса — 16,92×25×30,8 мм, что соответствует стандартному установочному месту 9-контактных D-SUB разъёмов этого класса.
Диапазон рабочих температур составляет от -55 до +105 °C, поэтому разъём допустимо использовать в оборудовании, эксплуатируемом вне помещений и в промышленных шкафах без кондиционирования. Монтаж выводной, под пайку в сквозные отверстия платы.
Основные характеристики
- Число контактов: 9
- Тип корпуса: D-SUB, вилка (male)
- Серия: DRB
- Ориентация: угловая, под пайку в отверстия платы
- Материал корпуса: сталь с цинковым или оловянным покрытием
- Материал изолятора: стеклонаполненный полистирол
- Материал контактов: фосфористая бронза
- Номинальный ток: 5 А
- Рабочее напряжение: до 1000 В
- Переходное сопротивление контакта: не более 0,1 Ом
- Сопротивление изоляции: не менее 1000 МОм
- Температурный диапазон: от -55 до +105 °C
- Габариты: 16,92×25×30,8 мм
Где применяется
- Промышленная автоматика: подключение интерфейсных кабелей к платам контроллеров и панелей управления
- Измерительная техника: последовательные и параллельные порты приборов, использующих разъёмы D-SUB
- Компьютерная периферия: интерфейсы для подключения внешних устройств через кабель с ответной частью D-SUB
- Телекоммуникационное оборудование: панели коммутации с угловым размещением разъёмов у края платы
