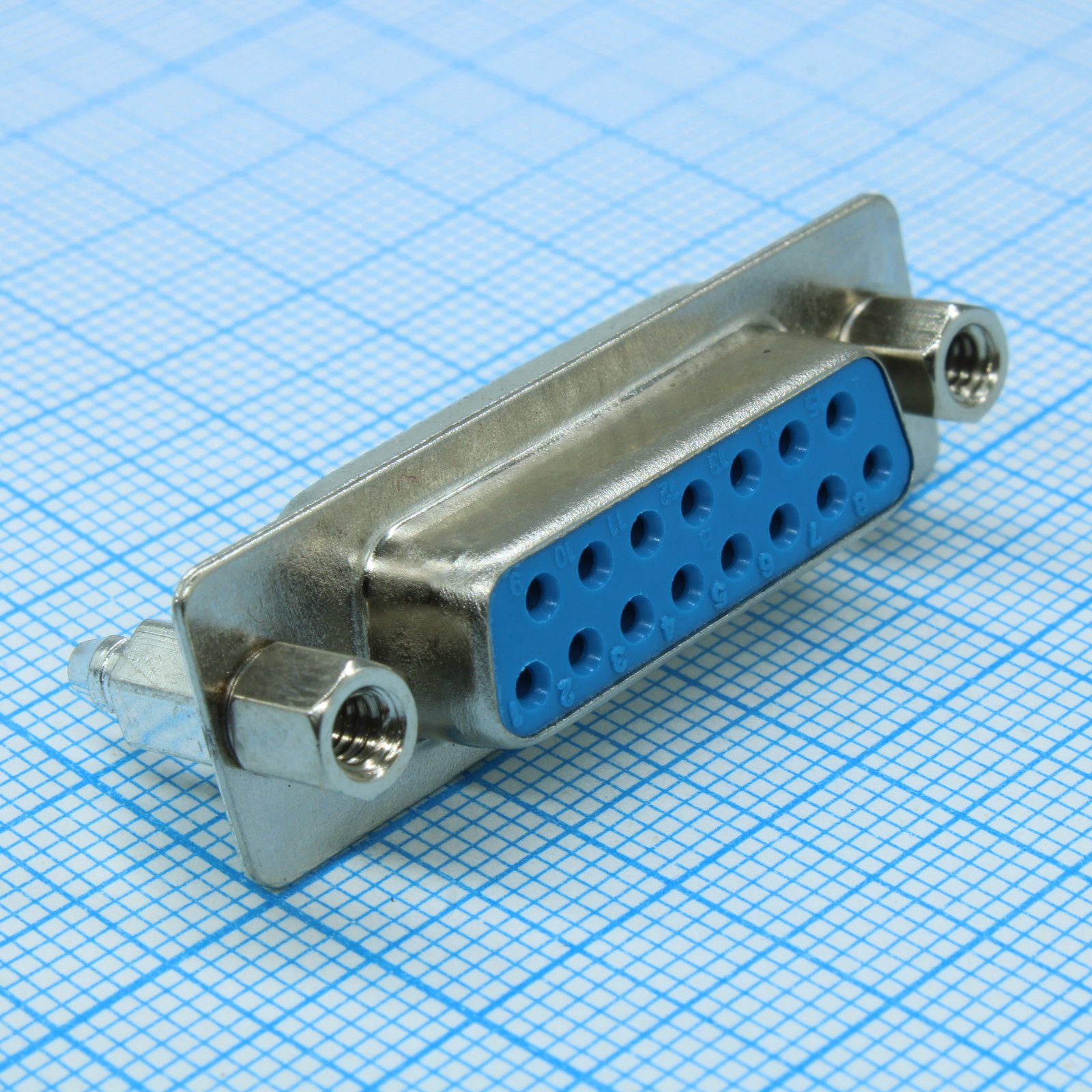

Разъём Connfly DS1034-15FUNSI44 — разъём D-SUB типа «мама» для вертикального монтажа на печатную плату. Контакты расположены с шагом 2,77 мм, что соответствует стандартной компоновке D-SUB 15-контактных разъёмов. Встроенная гайка обеспечивает надёжное механическое соединение с ответной частью при сборке. Синий диэлектрик выполняет функцию дополнительной изоляции и маркировки.
Разъём рассчитан на температурный диапазон от −40 °C до +105 °C, что позволяет применять его в промышленных и внешних условиях. Сопротивление контакта не превышает 20 мОм, обеспечивая низкие потери в сигнальных цепях. Диэлектрическая прочность 500 В переменного тока гарантирует безопасное разделение потенциалов. Контакты покрыты избирательной позолотой, а корпус — оловом спереди и сзади для защиты от окисления.
Основные характеристики
D-SUB разъём на 15 контактов для вертикального монтажа, температурный диапазон от −40 до +105 °C, сопротивление контакта до 20 мОм, диэлектрическая прочность 500 В.
Где применяется
- Промышленная автоматика: соединение модулей управления и датчиков с использованием стандартных разъёмов
- Вычислительная техника: подключение устройств в стойках и шкафах
- Приборостроение: связь между блоками в многомодульных системах
- Телекоммуникационное оборудование: разъёмные соединения в аппаратуре связи
