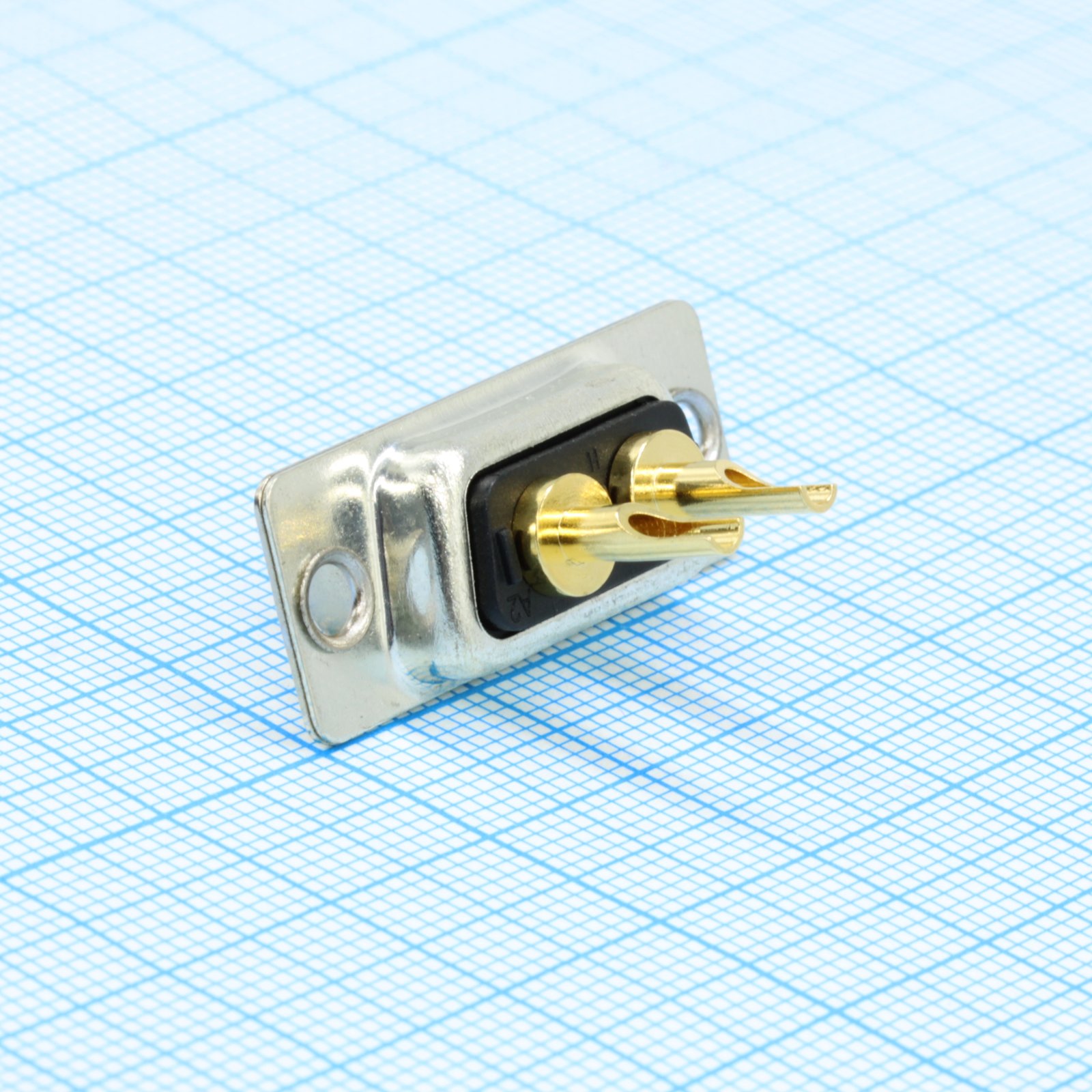

Разъём CONNFLY DS1033 DS1033-04-FBN81 — розетка серии Machine Pin D-Sub 2V2 с двумя контактами, предназначенная для монтажа на кабель под пайку. Изолятор выполнен в чёрном цвете, контактная часть рассчитана на рабочий ток до 10 А и используется как ответная часть для стандартных разъёмов D-Sub повышенной токовой нагрузки.
Контакты изготовлены из медного сплава с покрытием сплошным слоем золота (full gold flash), что снижает переходное сопротивление и повышает стойкость к окислению при многократном сочленении. Начальное сопротивление контакта не превышает 20 мОм, усилие удержания контакта в гнезде — не менее 1 кгс. Разъём рассчитан на 500 циклов сочленения-расчленения.
Металлический корпус выполнен из стали SPCC: лицевая часть покрыта никелем, задняя — оловом. Изолятор — термопластик класса горючести UL 94 V-0 со стеклонаполнением, выдерживающий приложенное напряжение 500 В переменного тока в течение 1 минуты. Сопротивление изоляции — не менее 1000 МОм, рабочий диапазон температур — от -40°C до +105°C.
Габариты розетки: ширина 24.99 мм, высота 16.33 мм, длина 30.80 мм, внешний диаметр контактной части Ø5.50 мм; диаметр контактов внутри розетки — Ø1.7 мм и Ø2.5 мм для контактов разного номинала. Номинальное напряжение изделия — 300 В, номинальный ток контактов — от 10 до 40 А в зависимости от сечения подключаемого провода.
Основные характеристики
- Тип разъёма: розетка
- Тип монтажа: под пайку на кабель
- Номинальный ток: 10–40 А
- Номинальное напряжение: 300 В
- Материал контакта: медный сплав
- Покрытие контакта: сплошное золочение (full gold flash)
- Сопротивление контакта: не более 20 мОм (начальное)
- Усилие удержания контакта: не менее 1 кгс
- Материал корпуса: сталь SPCC
- Покрытие корпуса: никель (лицевая часть), олово (задняя часть)
- Материал изолятора: термопластик UL 94 V-0 со стеклонаполнением
- Диэлектрическая прочность: 500 В переменного тока, 1 минута
- Сопротивление изоляции: не менее 1000 МОм
- Долговечность: 500 циклов сочленения
- Диапазон рабочих температур: от -40°C до +105°C
- Цвет изолятора: чёрный
- Габариты: 24.99 × 16.33 × 30.80 мм, внешний диаметр Ø5.50 мм
Где применяется
- Промышленная автоматика: силовые и сигнальные кабельные соединения в шкафах управления
- Контрольно-измерительное оборудование: подключение кабелей к приборным разъёмам D-Sub
- Силовая электроника: узлы с повышенным током через отдельные контакты разъёма
- Сборка и ремонт кабельных жгутов: изготовление ответных частей разъёмов D-Sub на кабель
