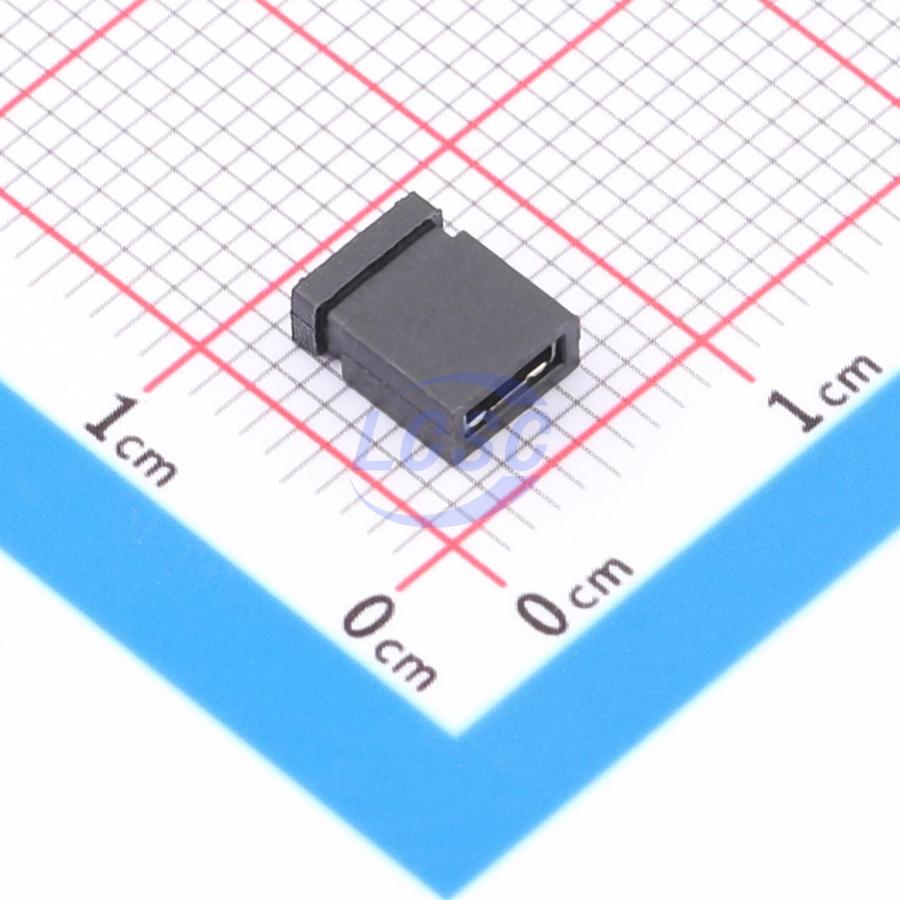

Разъём Connfly DS1027-2BBN1 — двухконтактная перемычка закрытого типа с шагом 2,54 мм для установки на штыревые выводы печатной платы. Перемычка замыкает два соседних контакта гребенки без пайки и используется там, где режим работы устройства, адрес на шине или конфигурация модуля задаются установкой или снятием одного джампера.
Корпус перемычки выполнен из чёрного термопласта, длина корпуса — 5,00 мм, ширина — 2,50 мм, высота над платой — 6,47 мм. Закрытый тип корпуса означает, что контактная часть полностью укрыта пластиковым колпачком: это защищает соединение от случайного касания и облегчает установку и снятие перемычки пальцами или пинцетом без риска задеть соседние выводы.
Контакты изготовлены из медного сплава с никелевым покрытием и рассчитаны на номинальный ток 3 А при сопротивлении контакта не более 20 мОм. Сопротивление изоляции между контактами — не менее 1000 МОм, диэлектрическая прочность — 500 В переменного тока в течение одной минуты. Рабочий диапазон температур перемычки — от -40°C до +105°C.
Монтаж выполняется надеванием на штыревые выводы гребенки с шагом 2,54 мм — это один из наиболее распространённых шагов для перемычек и разъёмов в электронике, что обеспечивает совместимость DS1027-2BBN1 со стандартными штыревыми колодками без подбора нестандартного шага.
Основные характеристики
- Количество контактов: 2
- Шаг: 2,54 мм
- Тип корпуса: закрытый
- Материал изолятора: термопласт
- Цвет корпуса: чёрный
- Габариты корпуса, Д×Ш×В: 5,00×2,50×6,47 мм
- Материал контакта: медный сплав
- Покрытие контакта: никель
- Номинальный ток: 3 А
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В AC, 1 минута
- Диапазон рабочих температур: от -40°C до +105°C
- Тип монтажа: на штыревые выводы (through hole)
Где применяется
- Настройка режимов плат: замыкание перемычек выбора режима на контроллерах и модулях расширения
- Промышленная автоматика: коммутация адресных и конфигурационных выводов на платах управления
- Вычислительная и бытовая техника: типовое решение для джамперных блоков на печатных платах
- Ремонт и сервисное обслуживание: замена утраченных или повреждённых перемычек на платах оборудования
