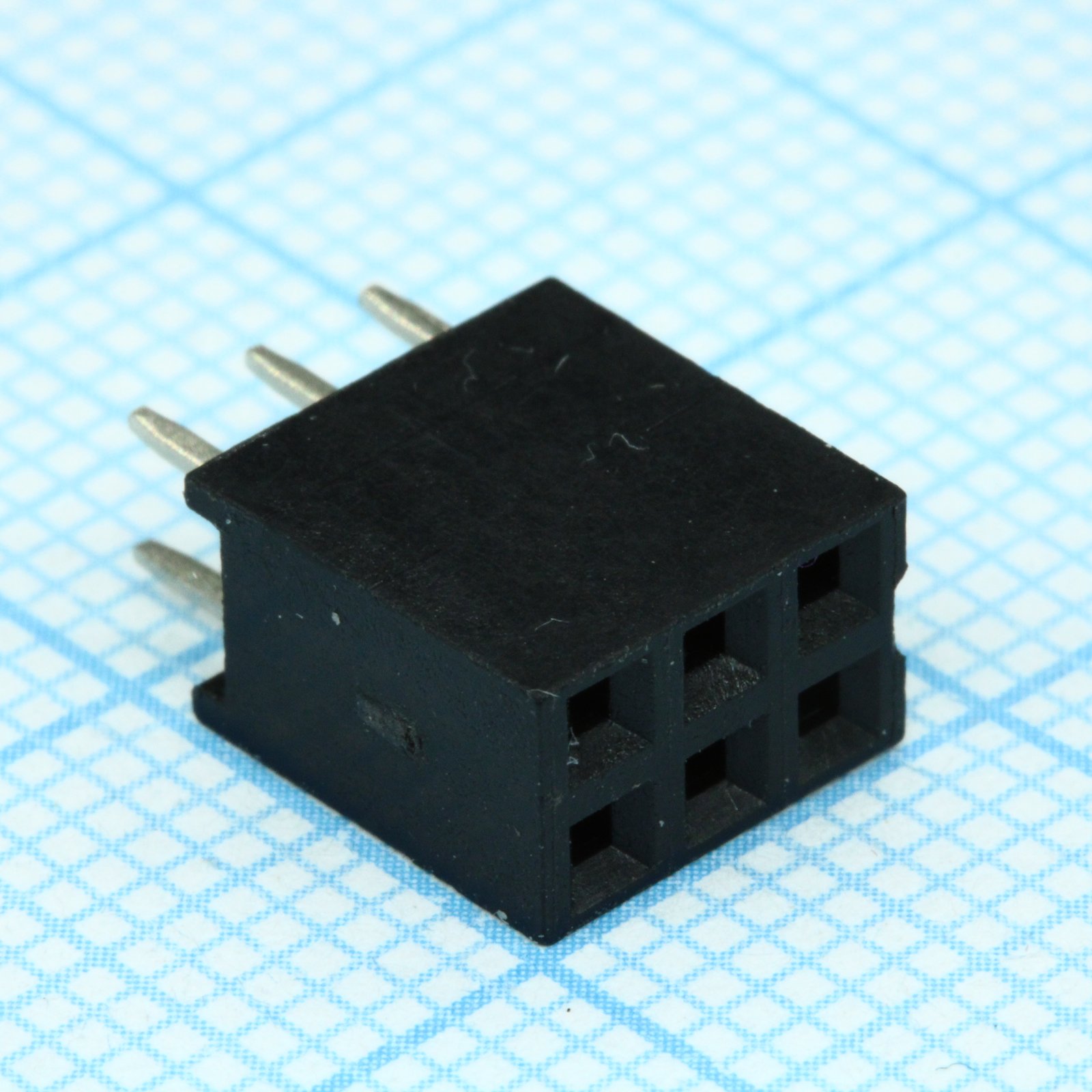

Разъём CONNFLY DS1023 DS1023-2x3S21 — это гнездовая часть (розетка) двухрядного штыревого соединителя с шагом контактов 2,54 мм, предназначенная для монтажа на печатную плату. Конфигурация 2х3 даёт 6 контактов, расположенных в два ряда, и рассчитана на соединение с ответной вилочной частью того же шага — это стандартная пара для межплатных и внутриблочных соединений в электронике.
Контакты выполнены с покрытием сплошным золотом либо никелем с золочением, что обеспечивает низкое и стабильное переходное сопротивление контакта — не более 20 мОм в начальном состоянии — на протяжении многих циклов соединения-разъединения. Усилие удержания контакта не менее 500 гс исключает самопроизвольное расстыковывание разъёма при вибрации и механических нагрузках на плату.
Корпус разъёма — DIP-6, монтаж прямой (Straight type), выводы устанавливаются в отверстия платы под пайку волной или вручную. Диэлектрическая прочность изоляции составляет 500 В переменного тока в течение одной минуты, сопротивление изоляции — не менее 1000 МОм, что даёт запас по электрической прочности для сигнальных и маломощных силовых цепей. Рабочий диапазон температур от -40 до +105 °C позволяет использовать разъём в бытовой и промышленной аппаратуре.
Геометрия серии DS1023 стандартизована: шаг между рядами и между контактами внутри ряда — 2,54 мм, общая длина корпуса 5,08 мм ±0,25 мм, высота профиля 5,0 мм. Благодаря этому розетка DS1023-2x3S21 механически совместима с распространёнными вилочными PLS/PBS-разъёмами того же шага и числа контактов.
Основные характеристики
- Тип: гнездовая часть (розетка на плату)
- Количество контактов: 6 (2 ряда по 3)
- Шаг контактов: 2,54 мм
- Корпус: DIP-6
- Тип монтажа: прямой, в отверстия платы
- Покрытие контакта: сплошное золото либо никель с золочением
- Сопротивление контакта: не более 20 мОм
- Усилие удержания контакта: не менее 500 гс
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В AC в течение 1 минуты
- Рабочая температура: от -40 до +105 °C
- Общая длина корпуса: 5,08 мм ±0,25 мм
Где применяется
- Межплатные соединения: подключение дочерних плат и модулей расширения к основной плате через ответную вилку того же шага
- Отладочные и программаторные разъёмы: гнёзда для внутрисхемного программирования и подключения отладочных адаптеров
- Коммутация сигнальных и питающих цепей: разъёмное соединение проводников с платой без пайки самого кабеля
- Серийная и мелкосерийная сборка электроники: применение в изделиях, где требуется быстрая замена или отсоединение платы-модуля при обслуживании
