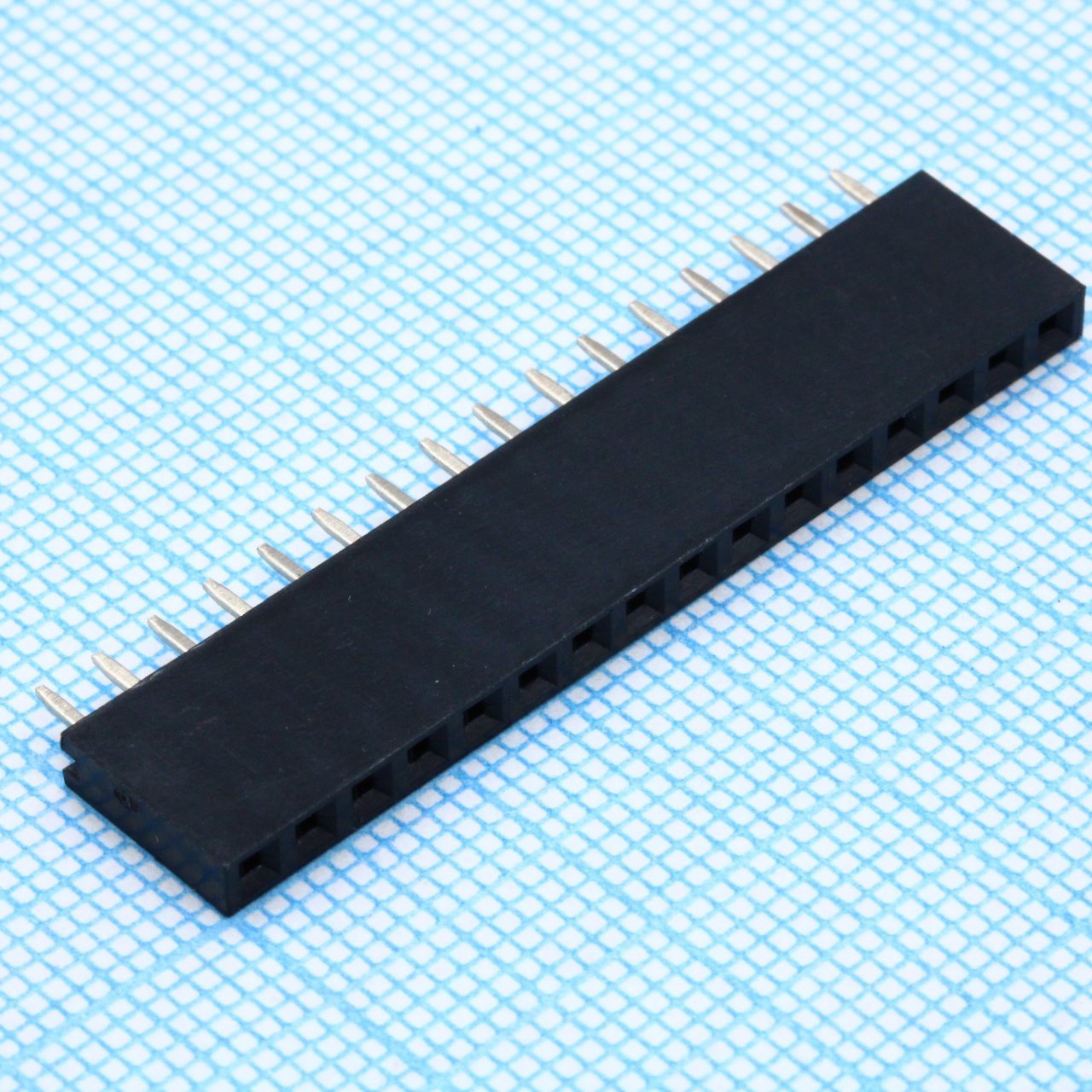

Разъём CONNFLY DS1023 DS1023-1x16S21 — это однорядная розетка для установки на печатную плату с шагом контактов 2,54 мм и штампованными контактами. Розетка рассчитана на 16 посадочных мест и предназначена для монтажа в сквозное отверстие: выводы контактов пропускаются через отверстия платы и запаиваются, что даёт механически прочное соединение с платой по сравнению с поверхностным монтажом.
Исполнение DS1023-1x16S21 относится к серии гнёзд в плату PBS/PBD с прямой формой корпуса. Контакты получены штамповкой, а не гибкой проволоки, поэтому посадочное место у каждого контакта имеет стабильную геометрию, а усилие удержания ответной части остаётся одинаковым от контакта к контакту — не менее 500 гс. Такого усилия достаточно для конструкций, где ответная часть подключается и отключается многократно, например при обслуживании и замене модулей.
Габариты корпуса заданы двумя размерами: высотой профиля 8,5 мм и глубиной 3,0 мм. Общая длина корпуса с 16 контактами по шагу 2,54 мм составляет 41,14 мм, а расстояние между крайними контактами — 38,1 мм. Разница между этими двумя величинами — технологический припуск по торцам корпуса, который стоит учитывать при разметке платы и при выборе места под разъём в готовой конструкции.
Электрические параметры типичны для пластикового разъёма этого класса: диэлектрическая прочность 500 В переменного тока в течение одной минуты, сопротивление изоляции не менее 1000 МОм и сопротивление контакта не более 20 мОм. Рабочий диапазон температур — от -40 до +105°C, что допускает применение как в бытовой, так и в промышленной аппаратуре с расширенными температурными требованиями.
Основные характеристики
- Количество контактов: 16
- Шаг контактов: 2,54 мм
- Расположение контактов: однорядное
- Форма корпуса: прямая
- Тип монтажа: в сквозное отверстие
- Материал контактов: штампованные
- Общая длина: 41,14 мм ±0,3
- Расстояние между крайними контактами: 38,1 мм ±0,25
- Высота профиля: 8,5 мм
- Глубина корпуса: 3,0 мм
- Усилие удержания контакта: не менее 500 гс
- Диэлектрическая прочность: 500 В AC (действ.) в течение 1 минуты
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Рабочая температура: от -40°C до +105°C
Где применяется
- Отладочные и модульные платы: соединение платы с ответной штыревой частью по шагу 2,54 мм
- Кабельные сборки и переходники: подключение шлейфов и жгутов к платам через ответный разъём
- Промышленная электроника: узлы, где нужен разъём в отверстие с повышенной механической прочностью соединения
- Обслуживаемые модули: конструкции, где ответная часть отключается и подключается многократно при ремонте или замене
