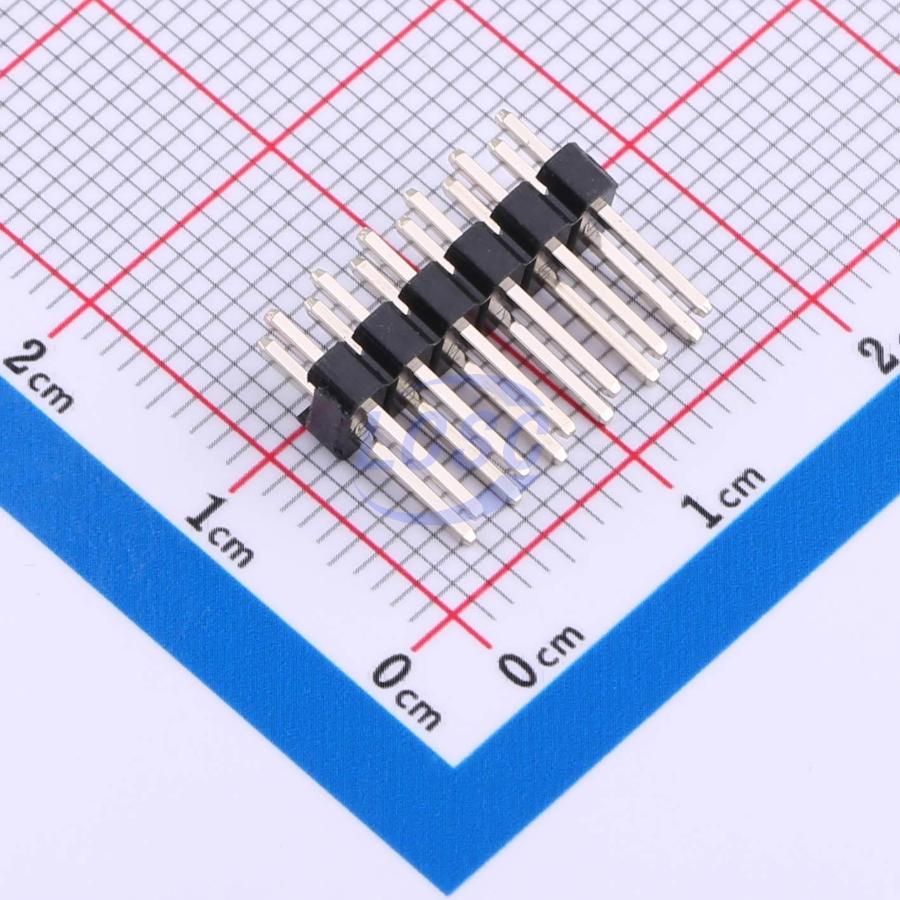

Разъём CONNFLY DS1021-2x6SF11-B — это штыревая колодка для монтажа на печатную плату (тип PLD), выполненная в виде прямой двухрядной вилки на 12 контактов (2х6) с шагом 2,54 мм. Разъём образует ответную часть для розеток и джамперов того же шага и служит для организации разъёмных соединений между платами или между платой и внешним кабелем.
Контакты выполнены из медного сплава сечением 0,64х0,64 мм и покрыты золотом поверх никеля по варианту полного золочения (Full Gold Flash), что снижает переходное сопротивление контакта и повышает стойкость к окислению при многократных сочленениях. Изолятор отформован из самозатухающего полибутилентерефталата (PBT) чёрного цвета класса горючести UL94-V0.
Монтаж выводной прямой, выводы устанавливаются в отверстия платы диаметром 1,02 мм и запаиваются с обратной стороны. Корпус колодки выполнен в формате DIP-12 с шагом между рядами 5,00 мм, что соответствует стандартной сетке 2,54 мм и позволяет использовать разъём совместно с типовыми ответными частями и монтажными платами.
Исполнение SF11-B отличается уровнем покрытия контакта, что зафиксировано в кодировке партномера производителя, а маркировка PLD-12 обозначает типоразмер колодки в линейке двухрядных штыревых разъёмов CONNFLY.
Основные характеристики
- Число контактов: 12 (2x6)
- Шаг контактов: 2,54 мм
- Тип монтажа: выводной (THT), прямой
- Корпус: DIP-12
- Материал изолятора: PBT, чёрный, UL94-V0
- Материал контакта: медный сплав
- Покрытие контакта: золото поверх никеля (Full Gold Flash)
- Номинальное напряжение: 250 В AC (rms)
- Номинальный ток: 3 А
- Диэлектрическая прочность: 600 В AC (rms) в течение 1 минуты
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Диапазон рабочих температур: от -40 до +105 °C
- Диаметр монтажного отверстия платы: 1,02 мм
Где применяется
- Соединение плат между собой: колодка используется как ответная часть для шлейфов и джамперов при передаче сигналов между модулями устройства.
- Отладочные и технологические разъёмы: ряд штырей с шагом 2,54 мм удобен для подключения программаторов, тестового оборудования и перемычек-джамперов при настройке платы.
- Промышленная и встраиваемая электроника: расширенный температурный диапазон и стойкое золотое покрытие контактов позволяют использовать разъём в оборудовании с длительным сроком эксплуатации.
- Макетирование: выводной монтаж и стандартный шаг облегчают установку колодки на макетные и прототипные платы.
