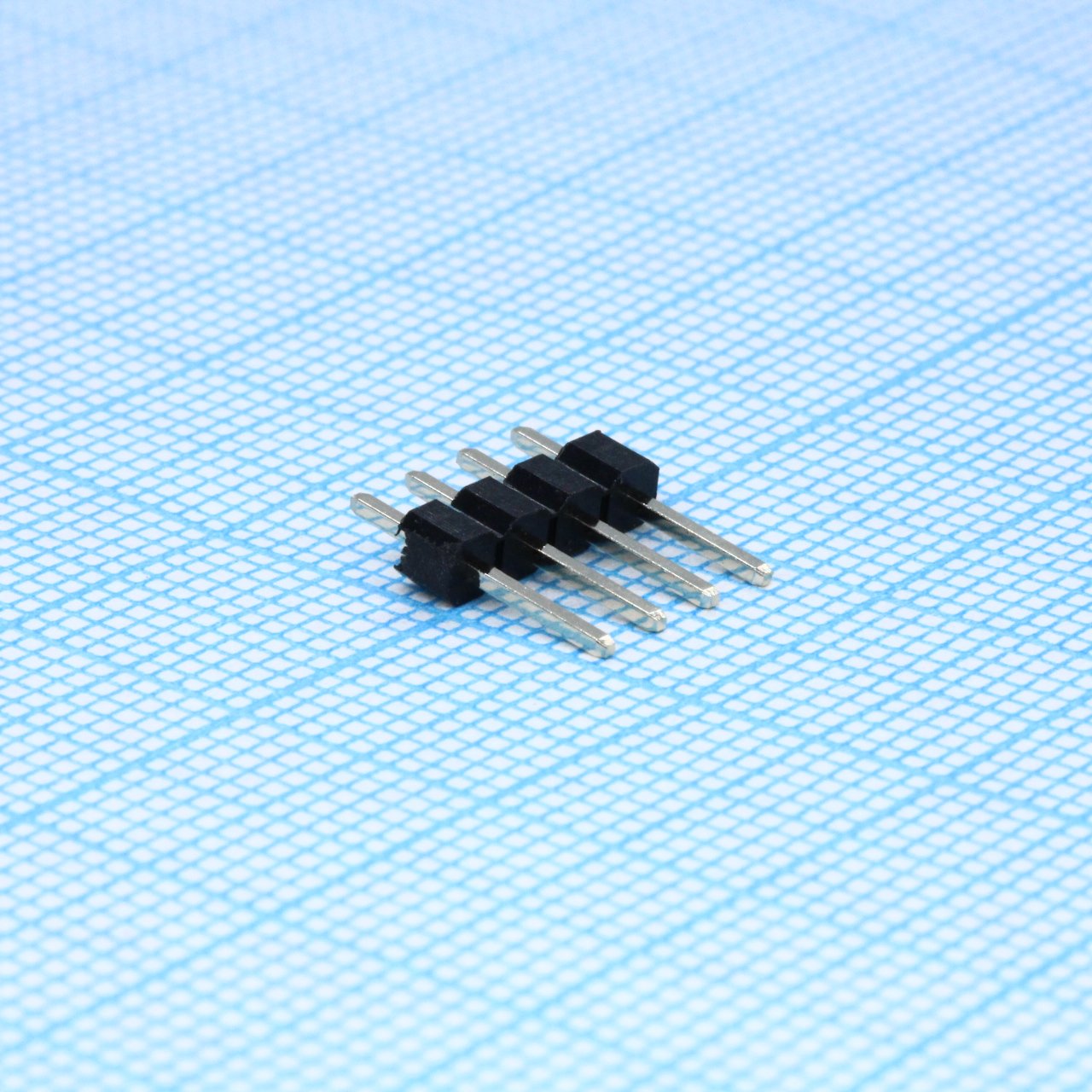

Разъём CONNFLY DS1021 DS1021-1x4SF11-B — однорядная штыревая колодка (PLS) с шагом контактов 2,54 мм, рассчитанная на 4 контакта. Предназначена для монтажа в отверстия платы и создания разъёмного соединения с ответной частью — розеткой с шагом 2,54 мм или шлейфом IDC.
Контакты выполнены из медного сплава с покрытием золото по никелю, что обеспечивает низкое переходное сопротивление контакта — не более 20 мОм — и устойчивость к окислению при многократных соединениях. Штырь имеет квадратное сечение 0,64 мм и устанавливается в отверстие платы диаметром 1,02 мм.
Изолятор колодки изготовлен из термостойкого пластика PBT с классом горючести UL94-V0. Разъём рассчитан на номинальное напряжение 250 В переменного тока при токе до 3 А на контакт, диэлектрическая прочность изоляции — 600 В переменного тока, сопротивление изоляции — не менее 1000 МОм. Рабочий диапазон температур — от -40°C до +105°C.
Габариты колодки — общая длина 10,16 мм при ширине 2,54 мм, расстояние между соседними контактами — 7,62 мм. Такие размеры и шаг делают разъём совместимым со стандартными ответными розетками и шлейфами того же шага, распространёнными в измерительной и промышленной аппаратуре.
Основные характеристики
- Количество контактов: 4
- Шаг контактов: 2,54 мм
- Тип монтажа: выводной (в отверстия платы)
- Материал контакта: медный сплав с покрытием золото/никель
- Материал изолятора: PBT, UL94-V0
- Номинальное напряжение: 250 В AC
- Номинальный ток: 3 А
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 600 В AC
- Диапазон рабочих температур: от -40°C до +105°C
Где применяется
- Внутриплатные соединения: подключение шлейфов и перемычек с шагом 2,54 мм между модулями устройства
- Измерительная техника: разъёмные точки подключения датчиков и вспомогательных плат
- Промышленная автоматика: соединение плат управления с периферийными модулями через стандартные розетки
- Прототипирование: макетные платы и отладочные модули, где нужен разъёмный контакт вместо пайки провода напрямую
