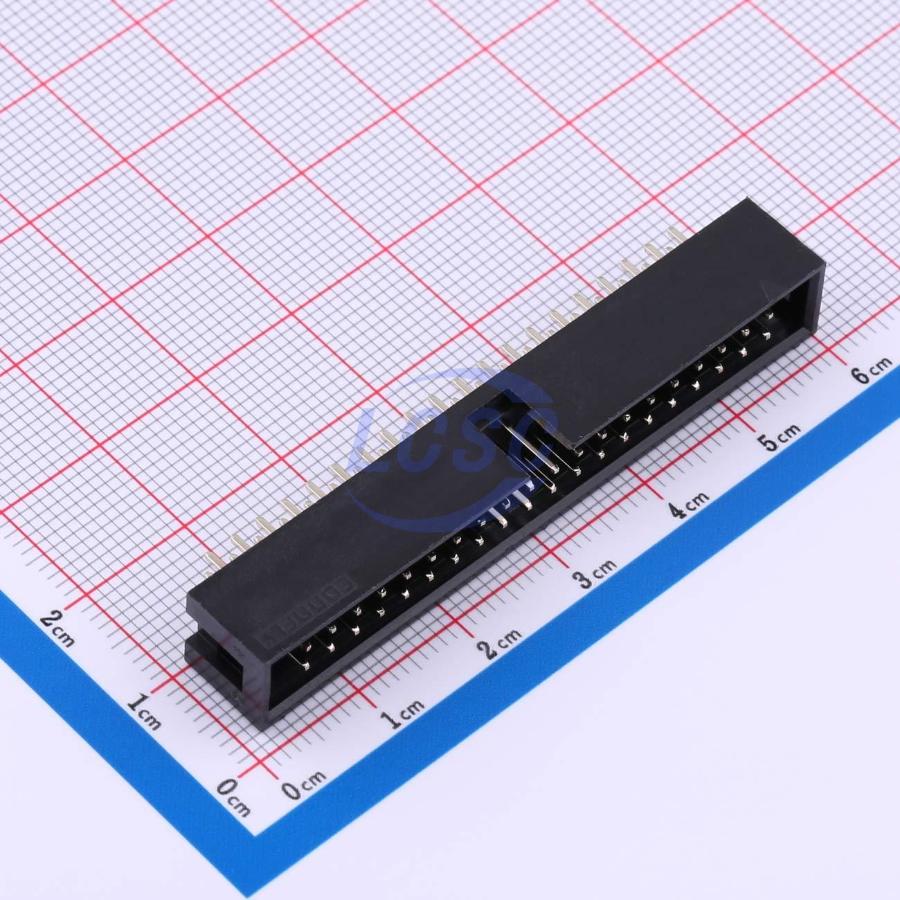

Разъём CONNFLY DS1013 DS1013-40SSiB1-B-0 — вилка на плату серии BH-40 с шагом контактов 2.54 мм, предназначенная для монтажа в отверстия печатной платы. Разъём относится к семейству DIP-совместимых вилок: контакты расположены двумя параллельными рядами, как у корпуса DIP, что позволяет использовать его совместно со стандартными панельками и кабельными разъёмами того же шага. Число контактов — 40, ориентация выводов — вертикальная, монтаж — сквозное отверстие (through-hole).
Корпус разъёма изготовлен из термопластика PBT с классом горючести UL94 V-0 и окрашен в чёрный цвет. Габариты корпуса: длина 58.40 мм, ширина 56.20 мм, высота 48.26 мм; допуск на разводку посадочных отверстий под выводы — ±0.05 мм при диаметре отверстия Ø1.02 мм, что нужно учитывать при разработке посадочного места на плате. Сечение вывода — 0.64 мм, квадратное; покрытие контактов — сплошное золочение (full gold flash), обеспечивающее стабильное переходное сопротивление при многократных сочленениях.
Номинальный ток на контакт — 3 А, сопротивление контакта не превышает 20 мОм, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 500 В переменного тока в течение 1 минуты. Разъём рассчитан на диапазон рабочих температур от -40°C до +105°C, что позволяет использовать его как в помещении, так и в оборудовании с расширенным температурным диапазоном эксплуатации.
Такое сочетание шага 2.54 мм, штыревого вывода и DIP-совместимой раскладки контактов делает разъём удобным для организации разъёмного соединения между платами или между платой и кабельной сборкой, когда ответная часть также выполнена по тому же шагу.
Основные характеристики
- Тип: вилка на плату, DIP-совместимая раскладка
- Число контактов: 40
- Шаг контактов: 2.54 мм
- Пол разъёма: вилка
- Тип монтажа: в отверстия платы, вертикальный
- Материал корпуса: PBT, UL94 V-0
- Цвет корпуса: чёрный
- Габариты корпуса: 58.40 × 56.20 × 48.26 мм (Д×Ш×В)
- Диаметр отверстия под вывод: Ø1.02 мм
- Сечение вывода: 0.64 мм, квадратное
- Покрытие контакта: золочение (full gold flash)
- Номинальный ток: 3 А
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Электрическая прочность: 500 В АС, 1 минута
- Рабочая температура: от -40°C до +105°C
Где применяется
- Межплатные соединения: организация разъёмного стыка между материнской и дочерней платой
- Кабельные сборки: подключение жгутов и шлейфов с ответной частью того же шага 2.54 мм
- Вычислительная техника: установка модулей расширения и периферийных плат в промышленных контроллерах
- Стенды и макетирование: сборка отладочных плат, где нужна надёжная разъёмная фиксация модулей
