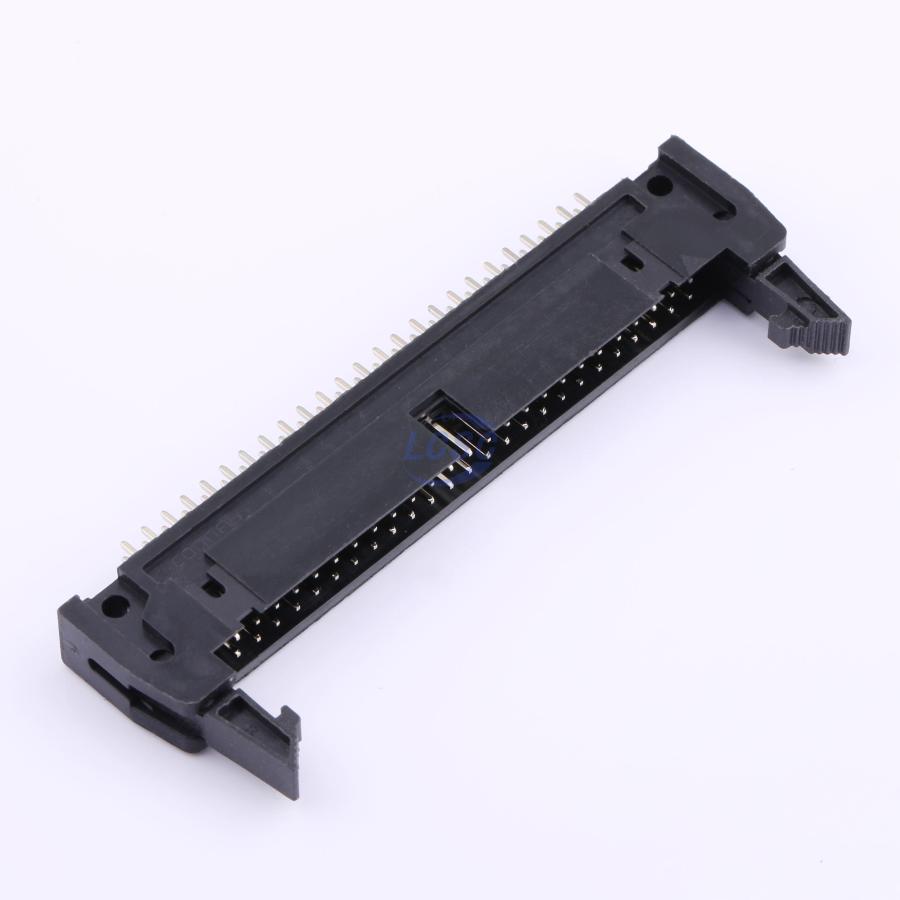

Разъём CONNFLY DS1011 DS1011-50SBSIB7-B — вилка на плату серии DS1011 с вертикальным монтажом в сквозные отверстия, 50 контактов в два ряда по 25, шаг 2.54 мм. Это ответная часть для IDC-разъёмов на плоском шлейфовом кабеле: контакты вилки рассчитаны на сопряжение с розеткой, обжатой на ленточном кабеле без пайки. Корпус выполнен в исполнении Big Latch Housing — с усиленными защёлками по бокам, которые фиксируют подключённый шлейф и не дают ему отсоединиться при вибрации.
Геометрия корпуса задана чертежом C-DS1011-XXBXXXX-X-H: общая длина по контактным рядам (размер A) 62.58 мм, ширина корпуса (размер B) 52.68 мм, габарит с учётом защёлок (размер G) 86.68 мм, высота фиксирующего выступа (размер lock dimension) 7.90 мм. Сечение самого контакта — 0.64×0.64 мм с допуском ±0.05 мм, что соответствует стандартному ряду IDC-контактов с шагом 2.54 мм.
Контактная группа покрыта золотом (Full Gold flash, уровень B) — такое покрытие снижает окисление контактов при длительном хранении и обеспечивает стабильное переходное сопротивление в разъёмном соединении. Сопротивление контакта не превышает 20 мОм в начальном состоянии, сопротивление изоляции — не менее 1000 МОм, диэлектрическая прочность — 500 В переменного тока в течение одной минуты. Корпус чёрного цвета, рабочий диапазон температур от -40°C до +105°C, что допускает пайку и последующую эксплуатацию платы в широком температурном интервале.
Допуски на установку выдержаны под автоматизированный монтаж на плату: общий линейный допуск от ±0.25 до ±0.60 мм в зависимости от размера, угловой допуск ±5°, допуск на разводку контактных площадок под разъём ±0.05 мм. Это позволяет закладывать посадочное место под DS1011-50SBSIB7-B по стандартному чертежу серии без дополнительной подгонки платы.
Основные характеристики
- Серия: DS1011
- Число контактов: 50 (2×25)
- Шаг контактов: 2.54 мм
- Тип монтажа: вертикальный, в сквозные отверстия (V/T)
- Сечение контакта: 0.64×0.64 мм, допуск ±0.05 мм
- Тип корпуса: Big Latch Housing (с защёлками)
- Цвет корпуса: чёрный
- Покрытие контактов: Full Gold flash, уровень B
- Сопротивление контакта: не более 20 мОм (начальное)
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В AC (rms), 1 минута
- Диапазон рабочих температур: от -40°C до +105°C
- Габарит по контактным рядам (A): 62.58 мм
- Ширина корпуса (B): 52.68 мм
- Габарит с защёлками (G): 86.68 мм
- Допуск на разводку платы: ±0.05 мм
Где применяется
- Шлейфовые соединения: подключение плоских ленточных кабелей к материнским и объединительным платам через ответную IDC-розетку
- Отладочные и тестовые разъёмы: групповые выводы сигналов на плате для программаторов, JTAG- и логических анализаторов при большом числе линий
- Промышленная автоматика: соединение контроллеров и периферийных модулей шлейфами в шкафах управления, где важна механическая фиксация защёлками
- Мезонинные и переходные платы: организация плотной группы сигналов между модулями при шаге 2.54 мм
