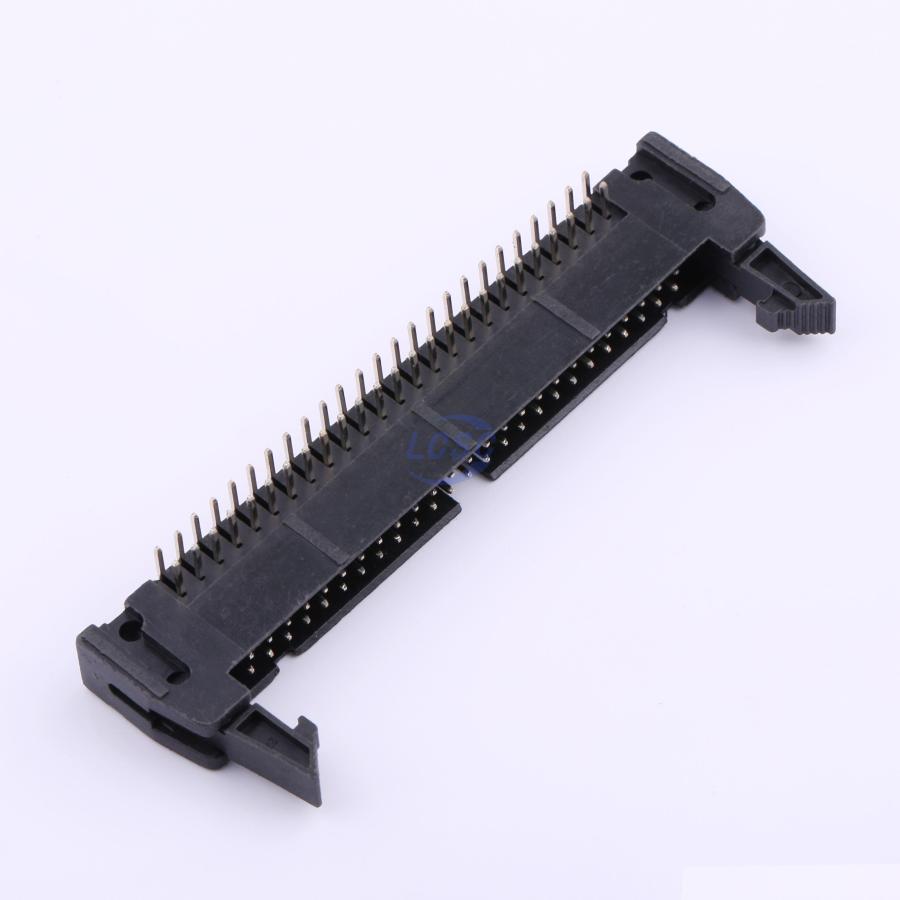

Разъём CONNFLY DS1011 DS1011-50R — 50-контактный штыревой соединитель типа IDC с монтажом в отверстия платы и выводами, отогнутыми под прямым углом. Модель DS1011-50RBSiB7-B принадлежит серии DS1011 и известна также под обозначениями SCM-50R, IDCC-50MR, 2171-50GRB и IDM-50A2GN. Ответная часть — шлейфовая розетка с изоляционным прокалыванием жил, устанавливаемая на кабель без пайки.
Шаг контактов — 2.54 мм, диаметр монтажного отверстия под вывод — Ø1.02 мм при сечении самого вывода 0.64±0.05 мм, допуск на разводку посадочных отверстий платы — ±0.05 мм. Корпус разъёма — чёрный, исполнение с увеличенным защёлкивающим фиксатором (big latch housing), высота фиксатора в стандартном варианте — 7.90 мм. Такое исполнение удерживает шлейфовую розетку от самопроизвольного отсоединения при вибрации.
Контакты рассчитаны на номинальный ток 1 А при номинальном напряжении 500 В переменного тока (испытание в течение одной минуты), сопротивление контакта не превышает 20 мОм, сопротивление изоляции — не менее 1000 МОм. Покрытие контактов выполнено по уровню B со вспышкой золота (Full Gold flash). Рабочий диапазон температур — от -40°C до +105°C. Габариты корпуса по осям: A — 82.90 мм, B — 73.00 мм, C — 60.96 мм, D — 68.90 мм, шаг ряда E — 2.54 мм.
Основные характеристики
- Тип: штыревой разъём IDC, прямой угол (R/A)
- Число контактов: 50
- Шаг контактов: 2.54 мм
- Номинальный ток: 1 А
- Номинальное напряжение: 500 В AC, 1 минута
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Покрытие контакта: золото, уровень B
- Диаметр монтажного отверстия: Ø1.02 мм
- Сечение вывода: 0.64±0.05 мм
- Высота фиксатора: 7.90 мм
- Рабочая температура: от -40°C до +105°C
- Габариты корпуса: 82.90×73.00×60.96 мм
- Цвет корпуса: чёрный
- Серия: DS1011
Где применяется
- Промышленная электроника: пайка в отверстия плат управления с последующим подключением шлейфов
- Системы автоматизации: коммутация модулей ввода-вывода и контроллеров ленточным кабелем
- Телекоммуникационное оборудование: внутренние соединения плат в шкафах и корпусах
- Ремонт и модернизация оборудования: замена вышедших из строя разъёмов той же серии
