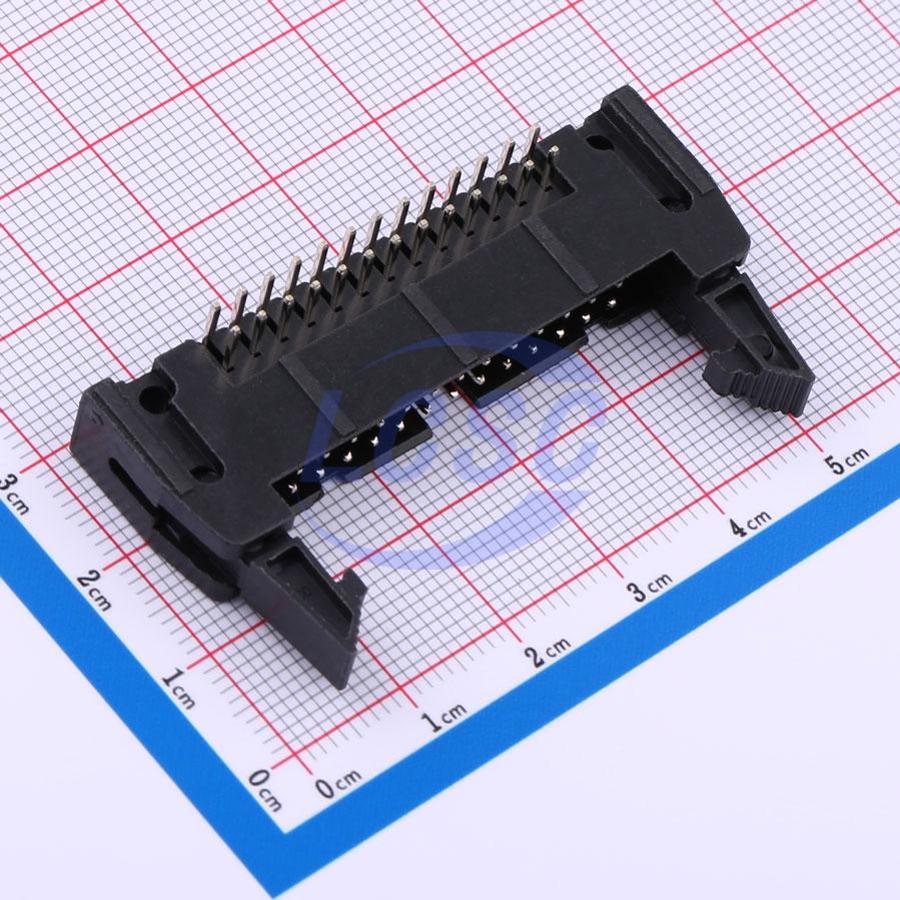

Разъём CONNFLY DS1011 DS1011-26RBSiB7-B — вилка на печатную плату с угловым монтажом, рассчитанная на 26 контактов, расположенных в два ряда по 13. Шаг между выводами 2,54 мм соответствует стандартной сетке отверстий, что упрощает разработку плат и подбор ответных кабельных розеток. Угловое исполнение разворачивает подключаемый шлейф параллельно плоскости платы — удобно там, где высота узла ограничена корпусом прибора и кабель должен уходить вбок, а не вверх.
Выводы квадратного сечения 0,64 мм впаиваются в отверстия диаметром от 1,02 мм; контактные поверхности покрыты золотом, что снижает переходное сопротивление соединения и защищает контакты от окисления при длительном хранении и повторных переподключениях кабеля. Сопротивление изоляции между контактами — не менее 1000 МОм, максимальное рабочее напряжение — 500 В переменного тока (действующее значение), чего достаточно для сигнальных и слаботочных силовых цепей.
Корпус разъёма чёрного цвета, общие габариты — 52,42×42,52 мм, размер фиксирующего выступа — 7,90 мм. Расположение крепёжных элементов и шаг выводов подобраны так, чтобы разъём мог работать в паре с розетками SCM-26R и IDCC-26MR — производитель указывает эти модели как совместимые ответные части для сборки кабельного соединения.
Диапазон рабочих температур — от −40 до +105 °C, поэтому разъём можно применять как в помещении, так и в оборудовании, работающем при отрицательных температурах на улице или в неотапливаемых шкафах. Такое сочетание параметров типично для плат промышленного ввода-вывода, где соединение должно сохранять контакт при вибрации, перепадах температуры и частой разборке узла для обслуживания.
Основные характеристики
- Число контактов: 26 (2 ряда по 13)
- Шаг выводов: 2,54 мм
- Тип монтажа: угловой, в отверстия платы
- Покрытие контактов: золото
- Размер вывода: 0,64 мм, квадратное сечение
- Диаметр монтажного отверстия: от 1,02 мм
- Максимальное напряжение: 500 В AC (действующее значение)
- Сопротивление изоляции: не менее 1000 МОм
- Диапазон рабочих температур: от −40 до +105 °C
- Габариты: 52,42×42,52 мм
- Размер фиксирующего выступа: 7,90 мм
- Цвет корпуса: чёрный
- Совместимые розетки: SCM-26R, IDCC-26MR
Где применяется
- Промышленная автоматика: соединение платы контроллера с ленточным кабелем для передачи сигналов ввода-вывода
- Измерительное и испытательное оборудование: подключение измерительных модулей через угловой разъём при ограниченной высоте корпуса
- Телекоммуникационное оборудование: кроссировка сигнальных линий через шлейфовый кабель между платами
- Ремонт и замена: подбор совместимого разъёма при выходе из строя штатного компонента на существующей плате
