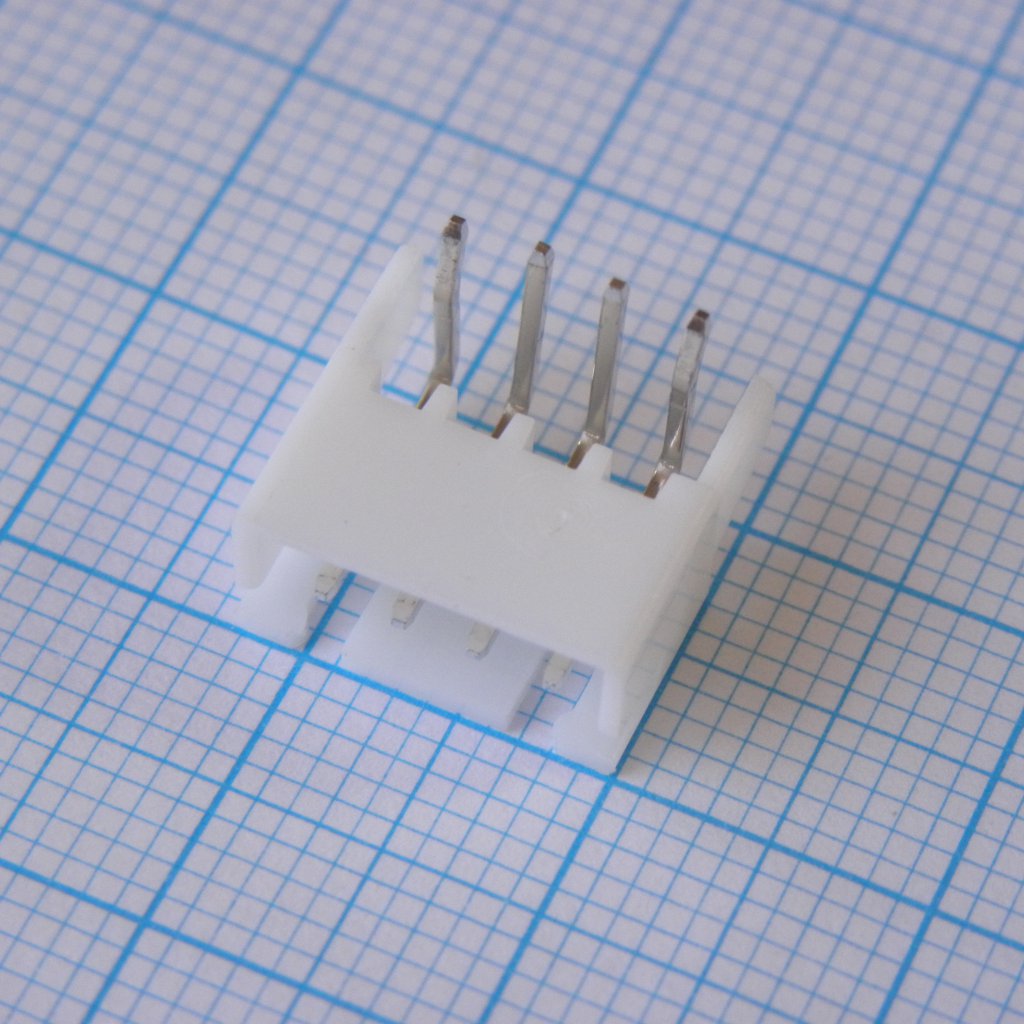

Разъём CONNFLY CWF-4 DS1069 DS1069-4 M — угловая вилка на печатную плату серии XH с четырьмя контактами и шагом 2,5 мм между выводами. Компонент выпускается в корпусе из нейлона 66 белого цвета и монтируется в отверстия платы выводным способом, что обеспечивает механически прочное соединение при пайке волной или вручную.
Угловое расположение контактов относительно тела разъёма позволяет разводить ответную часть жгута вдоль плоскости платы, а не перпендикулярно ей, поэтому такое исполнение применяют там, где высота корпуса устройства ограничена. Разъём предназначен для сопряжения с ответной розеткой серии XH и рассчитан на многократное сочленение без потери контакта.
Контактная группа выдерживает ток 3 А при использовании провода сечением 22 AWG и допускает провода в диапазоне от 28 до 22 AWG. Контакты покрыты оловом, сопротивление контакта не превышает 30 мОм, а сопротивление изоляции — не менее 1000 МОм, что обеспечивает стабильную передачу сигнала и питания в бытовой и промышленной аппаратуре.
Разъём рассчитан на номинальное напряжение 250 В и кратковременно выдерживает испытательное напряжение 500 В переменного тока в течение одной минуты. Рабочий температурный диапазон — от -25 до +85 °C, рекомендуемая толщина платы под установку — 1,6 мм. Модель совместима по посадочным размерам с аналогами S4B-XH-A, 67280-0410, WK-04R и DS1069-4MRW6SA.
Основные характеристики
- Серия: XH
- Число контактов: 4
- Шаг контактов: 2,54 мм
- Тип: вилка угловая на плату
- Тип монтажа: выводной (DIP)
- Материал корпуса: нейлон 66
- Цвет корпуса: белый
- Покрытие контактов: олово
- Номинальное напряжение: 250 В
- Номинальный ток: 3 А (провод 22 AWG)
- Выдерживаемое напряжение: 500 В AC, 1 минута
- Сопротивление контакта: 30 мОм
- Сопротивление изоляции: 1000 МОм
- Диапазон проводов: AWG 28–22
- Рекомендуемая толщина платы: 1,6 мм
- Диапазон рабочих температур: -25...+85 °C
Где применяется
- Блоки питания и зарядные устройства: соединение платы управления с выходными проводами
- Светотехника: подключение светодиодных лент и драйверов внутри корпуса светильника
- Бытовая электроника: разъёмное соединение платы с кнопочными панелями и датчиками
- Промышленные контроллеры: коммутация внутренних жгутов в компактных корпусах
