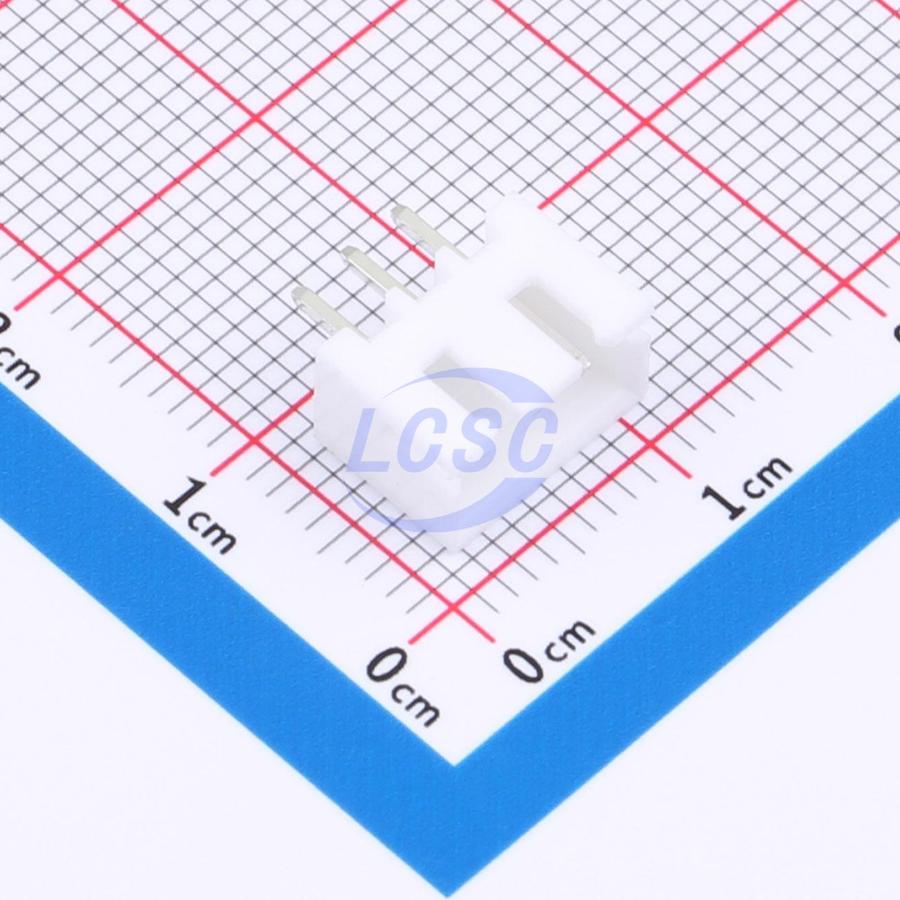

Разъём CONNFLY CWF-3 DS1069 DS1069-3 M — вилка на плату серии XH с угловым расположением контактов и шагом 2.5 мм. Компонент рассчитан на 3 контакта и предназначен для монтажа в отверстия печатной платы, после чего к нему подключается ответная часть с обжатыми проводами.
Корпус разъёма изготовлен из нейлона 66 белого цвета, контакты имеют оловянное покрытие. Такое сочетание материалов обеспечивает механическую прочность разъёма и устойчивый электрический контакт при многократных подключениях ответной части. Разъём рассчитан на провода сечением от AWG#28 до AWG#22, что охватывает большинство сигнальных и слаботочных силовых линий внутри аппаратуры.
По электрическим параметрам разъём выдерживает номинальное напряжение 250 В и ток до 3 А на контакт. Кратковременно допустимое испытательное напряжение — 500 В переменного тока, сопротивление изоляции между контактами не менее 1000 МОм, а сопротивление самого контакта не превышает 30 мОм. Эти значения определяют запас разъёма по электрической прочности и его пригодность для цепей питания небольшой мощности.
Угловое исполнение с выводным монтажом рассчитано на плату толщиной 1.6 мм и позволяет разводить кабель параллельно плоскости платы, что удобно при плотной компоновке внутри корпуса устройства. Рабочий диапазон температур разъёма — от -25 до +85°С, что соответствует условиям эксплуатации внутри корпусов бытовой и промышленной аппаратуры.
Основные характеристики
- Тип: XH, шаг 2.5 мм
- Количество контактов: 3
- Способ монтажа: выводной, угловой, THT
- Материал корпуса: нейлон 66
- Цвет корпуса: белый
- Покрытие контакта: олово
- Номинальное напряжение: 250 В
- Номинальный ток: 3 А
- Выдерживаемое напряжение: 500 В AC
- Сопротивление изоляции: 1000 МОм
- Сопротивление контакта: 30 мОм
- Диапазон проводов: AWG#28~#22
- Рекомендуемая толщина платы: 1.6 мм
- Диапазон рабочих температур: -25...+85°С
Где применяется
- Бытовая электроника: внутриблочные соединения питания и сигнальных линий в компактных корпусах
- Системы управления и автоматизации: подключение датчиков и исполнительных устройств к платам контроллеров
- Источники питания малой мощности: соединение вторичных цепей, где ток не превышает номинал разъёма
- Приборостроение: замена пайки проводов напрямую к плате разъёмным соединением для удобства обслуживания
