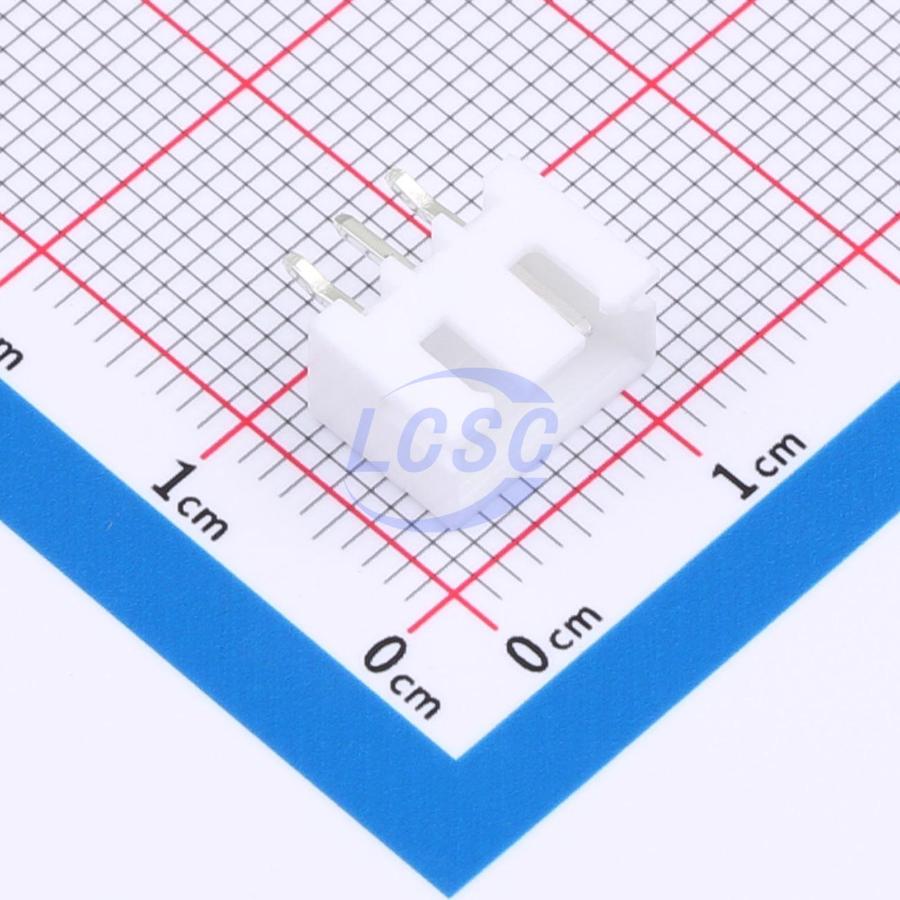

Разъём Connfly DS1069-3 — вилка на плату углового исполнения серии XH с шагом контактов 2,5 мм и тремя выводами. Компонент устанавливается на печатную плату и служит ответной частью для кабельной розетки того же шага, замыкая цепь питания или сигнальную шину внутри корпуса устройства.
Угловое расположение контактов отличает эту вилку от прямой версии того же ряда: выводы отходят от корпуса параллельно плате, что позволяет разместить разъём у края платы и вывести кабель в сторону, не поднимая его перпендикулярно. Корпус выполнен из нейлона Nylon 66 белого цвета, контакты — с оловянным покрытием, что обеспечивает стабильный переходный контакт при пайке.
Монтаж выводной (THT), под пайку в отверстия платы рекомендованной толщины 1,6 мм. Диапазон сечений проводов ответной части — от AWG28 до AWG22, что соответствует типовым сигнальным и слаботочным кабелям в бытовой и промышленной аппаратуре.
По электрическим параметрам вилка рассчитана на номинальное напряжение 250 В и ток 3 А на контакт, выдерживает испытательное напряжение 500 В переменного тока без пробоя. Сопротивление изоляции не менее 1000 МОм, сопротивление контакта — не более 30 мОм, рабочий диапазон температур — от −25 до +85 °C.
Основные характеристики
- Тип разъёма: XH, вилка на плату угловая
- Количество контактов: 3
- Шаг контактов: 2,5 мм
- Способ монтажа: выводной (THT), пайка в отверстия
- Номинальное напряжение: 250 В
- Номинальный ток: 3 А
- Выдерживаемое напряжение: 500 В AC
- Сопротивление изоляции: 1000 МОм
- Сопротивление контакта: 30 мОм
- Диапазон сечений проводов: AWG28–AWG22
- Материал корпуса: нейлон Nylon 66
- Покрытие контакта: олово
- Цвет корпуса: белый
- Рекомендуемая толщина платы: 1,6 мм
- Рабочая температура: от −25 до +85 °C
Где применяется
- Бытовая электроника: подключение внутренних кабельных жгутов питания и сигналов в корпусе устройства
- Системы управления и автоматизации: соединение плат контроллеров с датчиками и исполнительными узлами
- Источники питания: разъёмное соединение низковольтных цепей между платой и внешним модулем
- Ремонт и модернизация аппаратуры: замена штатных разъёмов того же шага и типа при обслуживании оборудования
