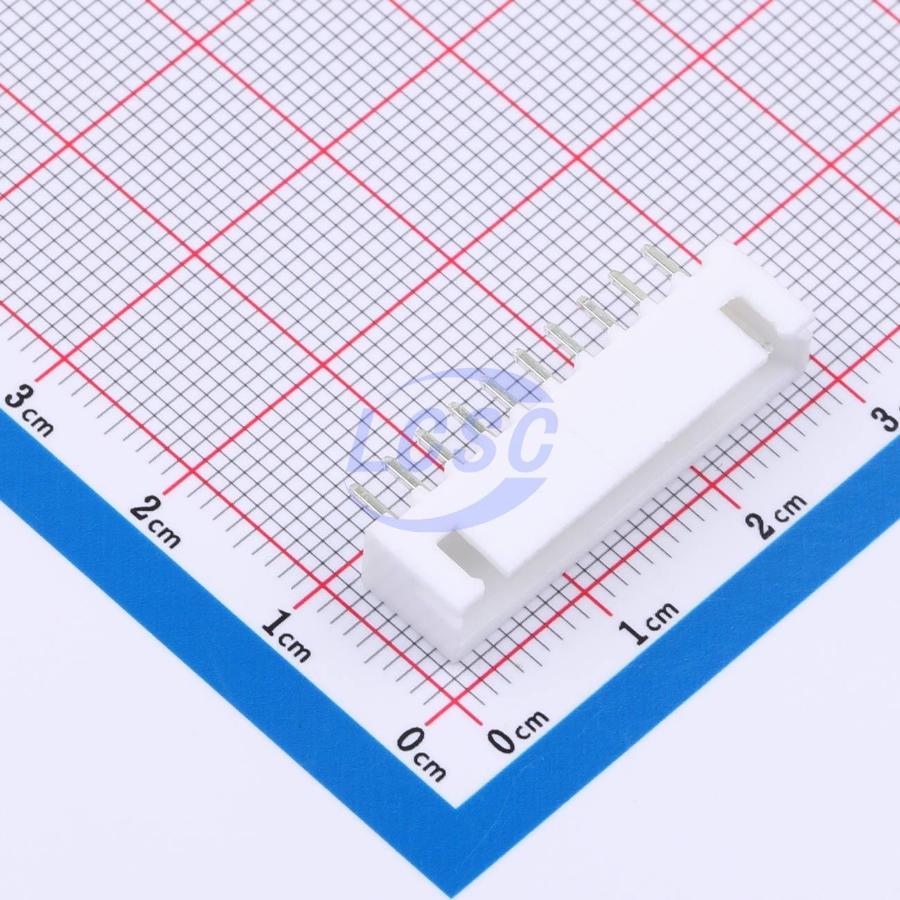

Разъём Connfly DS1069-10MVW6X — вилка для монтажа на печатную плату из серии XH с шагом контактов 2,5 мм. Компонент рассчитан на прямое соединение проводов с платой без переходного кабеля: провода опрессовываются в ответных гнёздах, которые затем защёлкиваются в пластиковом корпусе вилки, обеспечивая разъёмное, но фиксированное соединение. Обозначение DS1069-10MVW6X соответствует широко распространённому разъёму B10B-XH-A (он же CWF-10, WK-10), поэтому деталь применяется как замена штатного разъёма при ремонте и повторном производстве плат, рассчитанных на этот типоразмер.
Корпус исполнен по схеме DIP-6, то есть на шесть контактов; при этом вся линейка Connfly серии XH охватывает диапазон от 2 до 20 контактов, и платы с другим числом выводов комплектуются соответствующим вариантом того же семейства. Монтаж вертикальный, в сквозные отверстия платы (V/T, Through-hole), сама вилка относится к типу Male V/T. Контакты рассчитаны на провода сечением от AWG28 до AWG22, размер контактной части — 0,64 мм, что определяет плотность прилегания в ответной части.
Электрические параметры типичны для соединителей этого класса: номинальное напряжение 250 В, ток на контакт до 3 А при использовании провода AWG22, изоляция между контактами выдерживает испытательное напряжение 500 В переменного тока в течение одной минуты. Контакты заказываются с покрытием оловом либо с золочением — выбор влияет на стойкость соединения к окислению при длительном хранении платы или при частой стыковке и расстыковке разъёма в процессе обслуживания оборудования.
Корпус вилки выполнен из найлона 66 белого цвета, рабочий диапазон температур — от -25 до +85 °C, что покрывает условия эксплуатации внутри корпусов бытовой и промышленной аппаратуры без принудительного охлаждения. Допуск на разводку посадочных отверстий на плате составляет ±0,05 мм, рекомендованная толщина платы под монтаж — 1,6 мм; эти два параметра задают требования к футпринту при разработке платы под данный разъём.
Основные характеристики
- Число контактов: 6 (корпус DIP-6, серия рассчитана на исполнения от 2 до 20 контактов)
- Шаг контактов: 2,5 мм
- Тип монтажа: вертикальный, в сквозные отверстия платы (Through-hole)
- Тип разъёма: вилка (Male V/T Type)
- Номинальное напряжение: 250 В
- Номинальный ток: 3 А (для провода AWG22)
- Сечение подключаемых проводов: AWG28–AWG22
- Размер контактной части: 0,64 мм
- Сопротивление изоляции: 1000 МОм
- Сопротивление контакта: 30 мОм
- Испытательное напряжение изоляции: 500 В AC, 1 минута
- Материал и цвет корпуса: найлон 66, белый
- Диапазон рабочих температур: от -25 до +85 °C
- Покрытие контактов: олово или золочение (по заказу)
- Рекомендуемая толщина платы: 1,6 мм
- Допуск разводки посадочных отверстий: ±0,05 мм
Где применяется
- Блоки питания: соединение силовых и сигнальных проводов от трансформатора или платы управления с выходными цепями
- Бытовая электроника: подключение шлейфов питания и коммутационных проводов внутри корпуса прибора
- Управляющие модули и промышленная автоматика: коммутация плат управления с внешними жгутами проводов
- Ремонт и повторное производство плат: замена штатного разъёма B10B-XH-A на оборудовании, где этот типоразмер уже заложен в конструкцию
