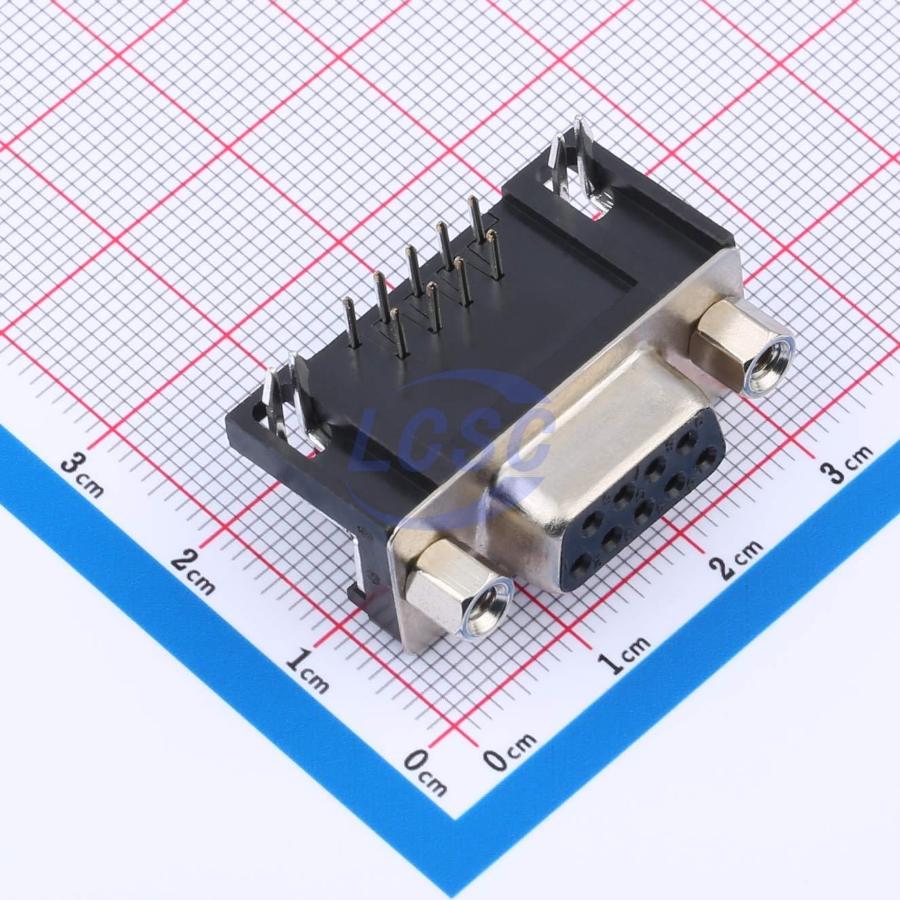

Разъём Connfly DS1037-01-09 — угловая розетка D-SUB на 9 контактов для монтажа на плату при выводном (THT) монтаже. Ответная часть рассчитана на прямую вилку D-SUB, а угловое исполнение с высотой профиля 9,4 мм позволяет выводить кабель параллельно плоскости платы, не увеличивая габарит устройства по высоте.
Корпус разъёма выполнен из стали, изолятор — из термостойкого пластика PBT со стекловолоконным наполнением, контакты — из медного сплава с гальваническим покрытием Full gold flash, обеспечивающим стабильное переходное сопротивление на протяжении всего срока службы соединения. Фиксация ответной части в этом исполнении винтовая, с резьбой #4-40, что удерживает кабель от самопроизвольного отсоединения при вибрации оборудования.
Электрические параметры разъёма: сопротивление контакта не более 20 мОм, сопротивление изоляции не менее 1000 МОм, диэлектрическая прочность 500 В переменного тока в течение одной минуты. Эти значения типичны для соединителей D-SUB и определяют пригодность разъёма как для сигнальных цепей, так и для цепей с низковольтным питанием.
Диапазон рабочих температур — от -40°C до +105°C, что допускает установку в оборудование, эксплуатируемое вне отапливаемых помещений. Габариты посадочного места заданы размерами A, B, C и D — 30,8, 24,99, 17,9 и 16,33 мм соответственно, их стоит сверить с чертежом печатной платы перед заказом партии, поскольку допуск разводки составляет ±0,05 мм.
Основные характеристики
- Тип разъёма: D-SUB, розетка, угловая
- Количество контактов: 9
- Тип монтажа: выводной (THT)
- Резьба крепёжного винта: #4-40
- Материал корпуса: сталь
- Материал изолятора: PBT со стекловолокном
- Материал контакта: медный сплав
- Покрытие контакта: сплошное золочение (Full gold flash)
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В (AC), 1 минута
- Рабочая температура: от -40°C до +105°C
- Высота профиля: 9,4 мм
- Цвет корпуса: чёрный
- Габариты A / B / C / D: 30,8 / 24,99 / 17,9 / 16,33 мм
Где применяется
- Промышленные интерфейсы RS-232 и RS-485: стандартный разъём для последовательных портов на платах контроллеров
- КИП и лабораторное оборудование: угловое исполнение экономит место внутри корпуса прибора
- Кабельные сборки и переходники: розетка на плату в паре с ответной вилкой на кабеле
- Оборудование с внешним монтажом: расширенный температурный диапазон допускает установку вне помещений
