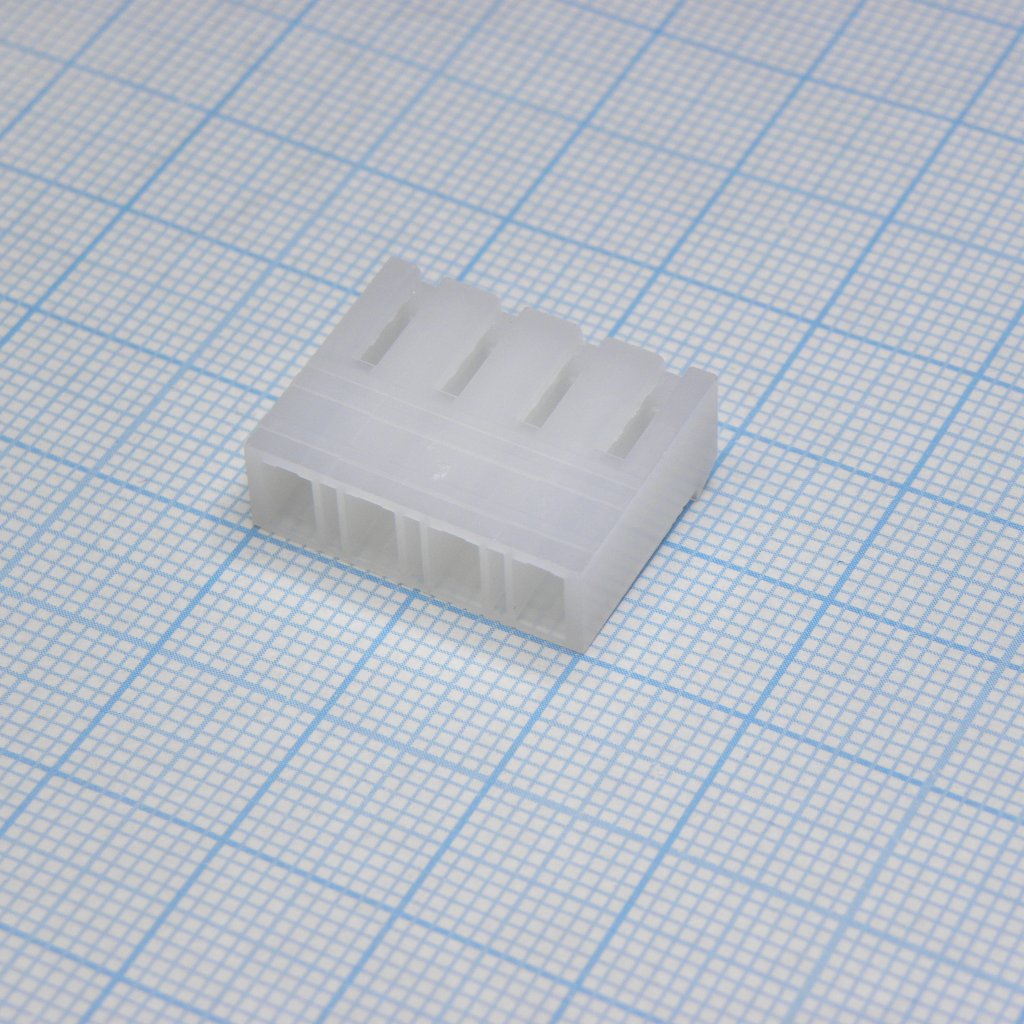

Разъём CONNFLY I-DS1074-SCT004 — розетка для кабельного монтажа серии MHU MPW в корпусе MHU-04, рассчитанная на подключение проводов сечением от 0,2 до 0,75 мм² (AWG#24–#18) с наружным диаметром изоляции 1,3–2,8 мм. Шаг контактов — 5,08 мм, число контактов в исполнении — от 2 до 10, что позволяет подбирать позицию под конкретное число цепей в разъёмном соединении.
Корпус выполнен из нейлона 66 прозрачного цвета, что упрощает визуальный контроль обжима и положения проводов в гнёздах. Контакты покрываются оловом или золочением, диаметр контактного штыря — 1,14 мм. Номинальное напряжение разъёма составляет 250 В, номинальный ток — 7 А, а кратковременно выдерживаемое испытательное напряжение — 1500 В переменного тока в течение одной минуты.
Сопротивление изоляции не менее 1000 МОм, сопротивление контакта — не более 30 мОм, что обеспечивает низкие потери в цепи и стабильный электрический контакт на протяжении срока эксплуатации. Рабочий диапазон температур — от -25°C до +85°C.
Ответная часть монтируется на плату под угловым исполнением V/T type; рекомендуемый диаметр монтажного отверстия — 1,8 мм при толщине платы 1,6 мм. Такое сочетание параметров делает разъём пригодным для разъёмных соединений питания и сигнальных цепей на платах с шагом 5,08 мм.
Основные характеристики
- Тип разъёма: розетка для кабельного монтажа
- Серия / корпус: MHU MPW, MHU-04
- Шаг контактов: 5,08 мм
- Число контактов: от 2 до 10
- Номинальное напряжение: 250 В
- Номинальный ток: 7 А
- Выдерживаемое напряжение: 1500 В AC, 1 минута
- Сопротивление изоляции: 1000 МОм
- Сопротивление контакта: 30 мОм
- Материал корпуса: нейлон 66, прозрачный
- Диапазон проводов: AWG#24–#18, сечение 0,2–0,75 мм²
- Рабочий диапазон температур: от -25°C до +85°C
- Тип монтажа: угловой, V/T type
Где применяется
- Промышленная автоматика: разъёмное подключение силовых и сигнальных проводов в шкафах управления
- Блоки питания и приводы: коммутация цепей с номинальным током до 7 А
- Кабельные сборки: обжимной монтаж проводов сечением 0,2–0,75 мм² без пайки
- Модульная электроника: применение углового исполнения при ограниченной высоте платы
