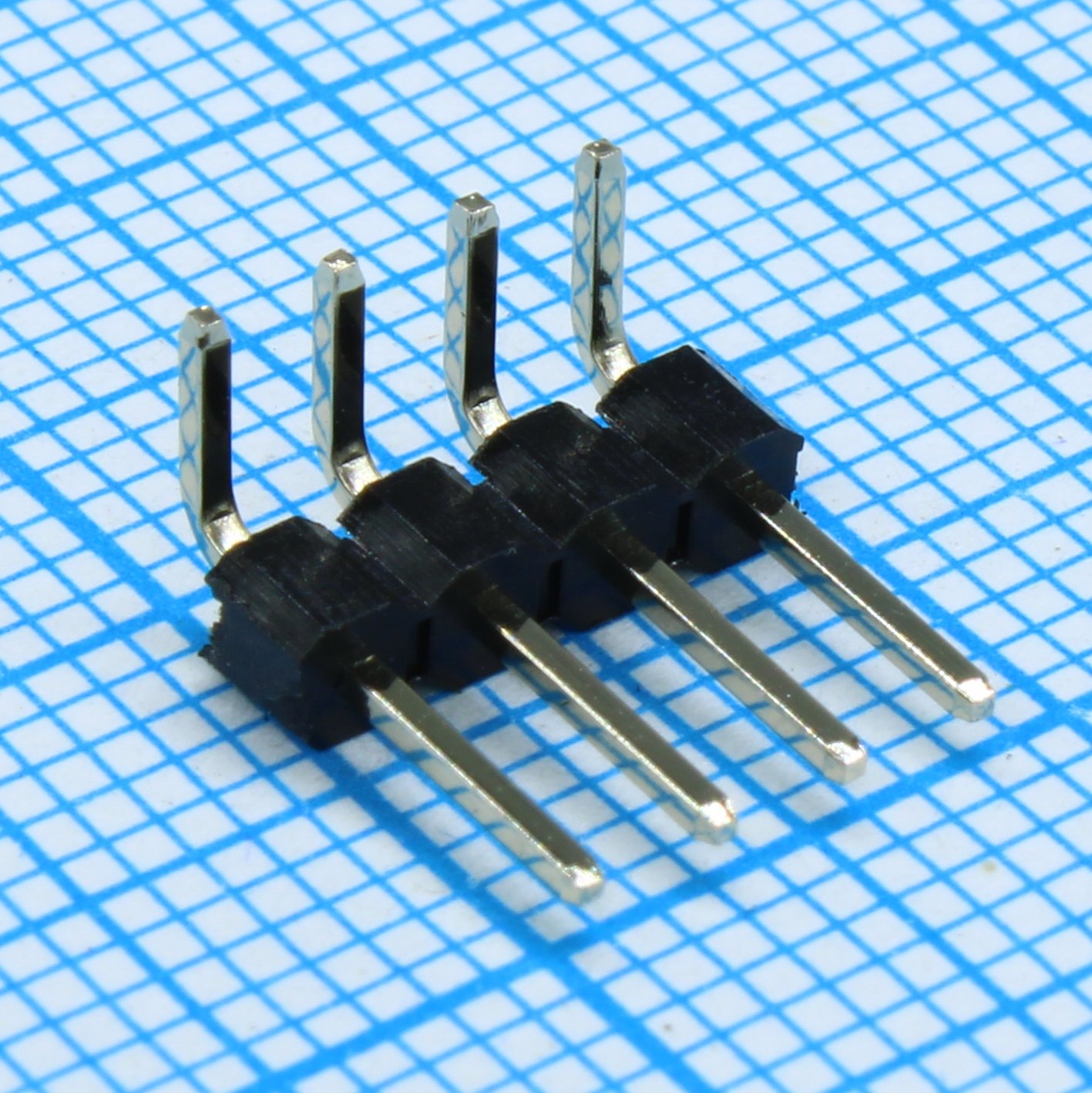

Разъем Connfly DS1022-1X4RDF11 — однорядный штыревой разъем (pin header) с угловым расположением контактов относительно платы, предназначенный для монтажа в отверстия платы методом волновой пайки. Позиция содержит четыре контакта (1×4) с шагом 2,54 мм, что соответствует международному стандарту. Номинальный ток каждого контакта 3 А, номинальное напряжение 250 В переменного тока обеспечивают применение в маломощных устройствах и системах управления. Контакты покрыты золотом поверх никеля для надежного электрического соединения и защиты от коррозии.
Угловой вариант монтажа (тип D) размещает контакты параллельно плате, облегчая подключение кабелей и разъемов на кромке печатной платы. Материал изолятора — полибутилентерефталат (PBT) черного цвета с классом горючести UL94-V0 обеспечивает механическую прочность и безопасность. Диэлектрическая прочность 600 В переменного тока гарантирует безопасность при высоковольтных помехах. Сопротивление контакта 20 мОм максимально минимизирует падение напряжения и нагрев при передаче сигналов. Компонент работает в диапазоне температур от −40 до +105 °C.
Основные характеристики
Разъем однорядный, 4 контакта, шаг 2,54 мм, угловой монтаж. Ток 3 А, напряжение 250 В переменного, сопротивление контакта ≤20 мОм. Диапазон температур −40…+105 °C, диэлектрическая прочность 600 В.
