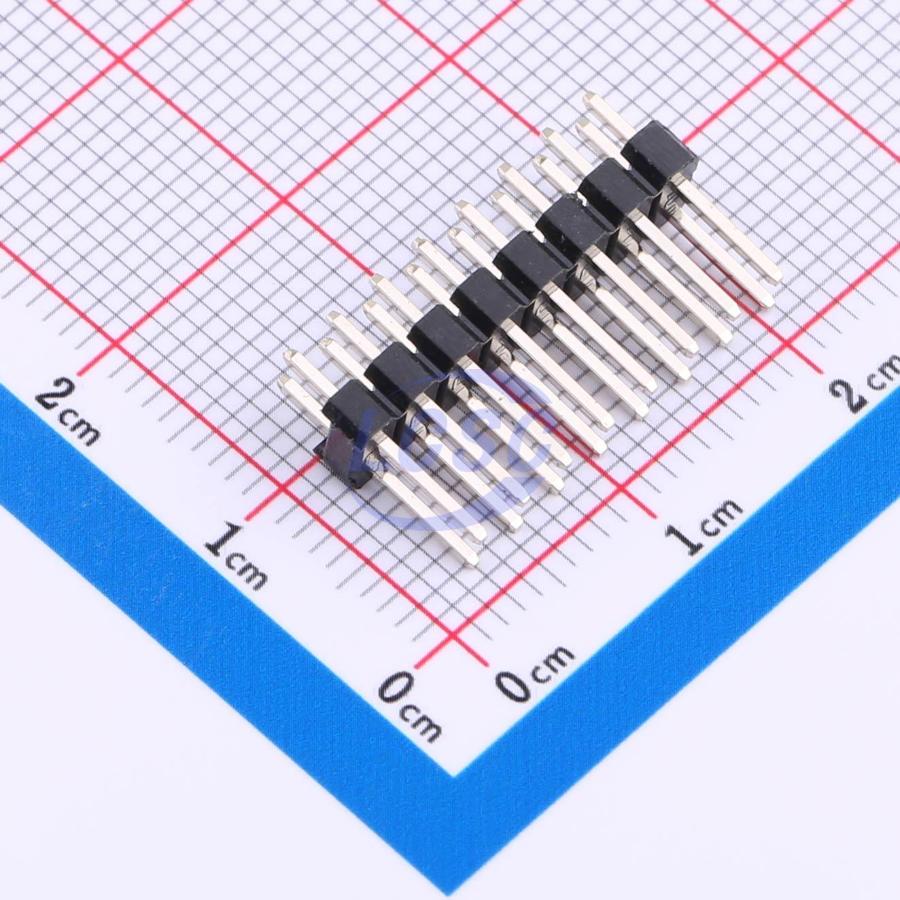

Разъём CONNFLY DS1021-2X8SF11-B — двухрядная штыревая планка серии DS1021 с шагом контактов 2,54 мм, применяемая как штыревая часть разъёмного соединения PLD-16. Модель содержит 16 контактов, расположенных в два ряда по восемь штук, и монтируется в отверстия печатной платы.
Диаметр монтажного отверстия под каждый вывод — 1,02 мм, сечение самого вывода — 0,64 мм в квадрате, общая длина разъёма — 20,32 мм с допуском ±0,5 мм. Корпус выполнен в формате DIP-16 из полибутилентерефталата (ПБТ) класса горючести UL94-V0, контакты — из медного сплава с покрытием золотом поверх никеля, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии на протяжении срока службы.
По электрическим параметрам разъём рассчитан на номинальное напряжение 250 В переменного тока и ток 3 А на контакт. Диэлектрическая прочность изоляции — 600 В переменного тока в течение одной минуты, сопротивление изоляции — не менее 1000 МОм, сопротивление контакта — не более 20 мОм. Рабочий диапазон температур составляет от −40 до +105 °C.
Монтаж выполняется пайкой в отверстия платы (THT), что подходит как для ручной пайки, так и для автоматизированной пайки волной при сборке модулей. В паре с изолированными гнёздами серий PLS или PBH разъём образует разъёмное соединение с фиксированным шагом контактов.
Основные характеристики
- Серия: DS1021
- Число контактов: 16
- Число рядов: 2
- Шаг контактов: 2,54 мм
- Шаг рядов: 2,54 мм
- Корпус: DIP-16
- Диаметр отверстия платы: 1,02 мм
- Размер вывода: 0,64 мм (квадрат)
- Общая длина: 20,32 мм ±0,5 мм
- Материал изолятора: ПБТ, UL94-V0
- Материал контакта: медный сплав
- Покрытие контакта: золото поверх никеля
- Номинальное напряжение: 250 В (AC)
- Номинальный ток: 3 А
- Диэлектрическая прочность: 600 В AC, 1 минута
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Температурный диапазон: от −40 до +105 °C
- Монтаж: в отверстия платы (THT)
Где применяется
- Соединение плат через ответные гнёзда: работает в паре с изолированными разъёмами серий PLS и PBH для сборки разъёмных межплатных соединений
- Макетные и отладочные платы: используется для подключения периферийных модулей и шлейфов к основной плате
- Технологические разъёмы: применяется в цепях программирования и тестирования устройств, где нужен фиксированный шаг 2,54 мм
- Автоматизированная сборка: THT-монтаж позволяет устанавливать разъём при пайке волной на производственной линии
