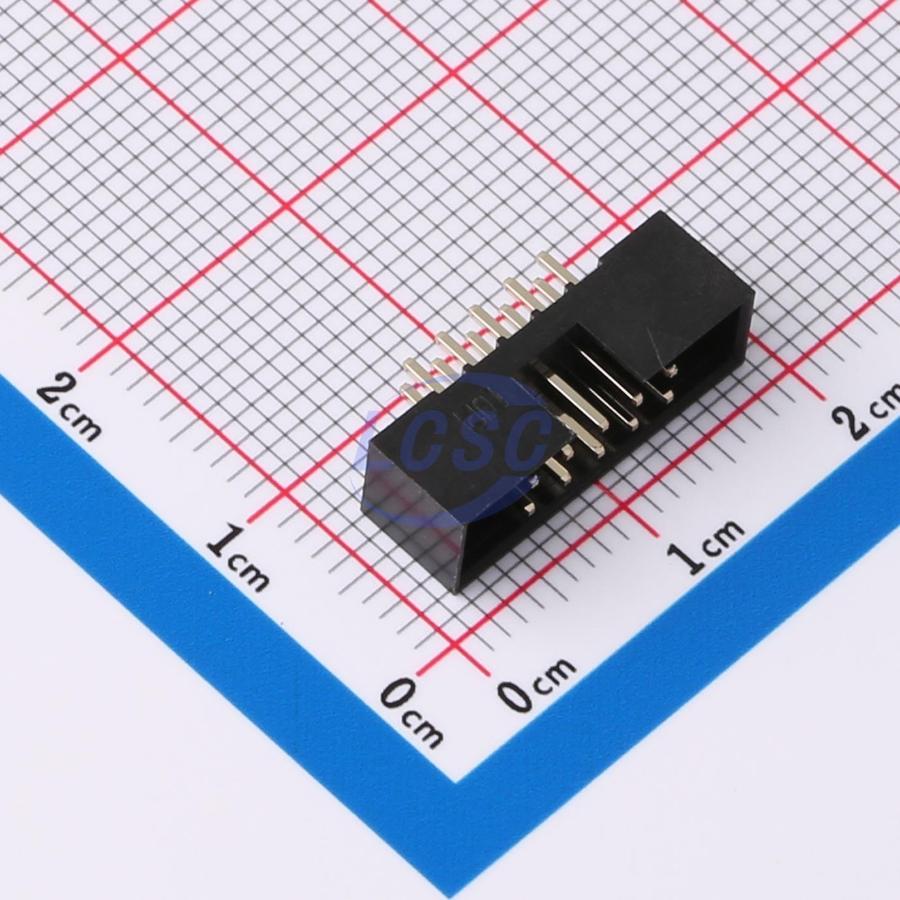

10-контактный штекер 2,0 мм Connfly DS1014-10S — вилка на печатную плату из серии DS1014, рассчитанная на соединение по технологии IDC (Insulation Displacement Contact). Разъём выполнен в виде box header с двумя рядами по пять контактов и предназначен для прямого монтажа в отверстия платы.
Шаг между контактами составляет 2,00 мм, расстояние между крайними выводами — 8,00 мм с допуском ±0,2 мм, а общая длина корпуса — 17,10 мм ±0,3 мм. Такая геометрия рассчитана на плотную компоновку платы, а точность посадочных отверстий задаётся допуском ±0,05 мм.
Корпус выполнен из термопластика с классом горючести UL 94 V-0, контакты — из медного сплава сечением 0,50 мм с покрытием сплошным золотом (Full gold flash). Такое покрытие снижает контактное сопротивление и повышает стойкость к окислению при многократных подключениях шлейфа.
Разъём сохраняет рабочие характеристики в диапазоне температур от 0 до +85 °C, а хранится при температуре от -20 до +70 °C. Электрическая прочность изоляции — 500 В переменного тока в течение минуты, сопротивление изоляции — не менее 1000 МОм, сопротивление контакта — не более 20 мОм в начальном состоянии.
Основные характеристики
- Серия: DS1014
- Тип: IDC, box header
- Число контактов: 10
- Количество рядов: 2
- Шаг: 2,00 мм
- Расстояние между крайними выводами: 8,00 мм ±0,2 мм
- Габаритная длина: 17,10 мм ±0,3 мм
- Допуск на посадочные отверстия платы: ±0,05 мм
- Материал изолятора: термопластик UL 94 V-0
- Материал контакта: медный сплав
- Размер вывода: 0,50 мм, квадратное сечение
- Покрытие контакта: сплошное золото (Full gold flash)
- Тип монтажа: THT (V/T type)
- Цвет корпуса: чёрный
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Диэлектрическая прочность: 500 В AC/мин
- Рабочая температура: от 0 до +85 °C
- Температура хранения: от -20 до +70 °C
Где применяется
- Шлейфовые соединения: подключение ленточных кабелей IDC к плате в компактных корпусах
- Промышленная электроника: соединение управляющих плат с периферийными модулями
- Встраиваемые системы: передача сигналов и питания между платами при ограниченном месте на монтаже
- Ремонт и замена: подбор аналога штатного разъёма при выходе из строя оригинального
Специалисты Азияторга подберут точную позицию под вашу задачу, предложат аналог при отсутствии нужного исполнения на складе и рассчитают срок поставки под заказ. Заявку можно отправить на micro@tkasiatorg.ru.
