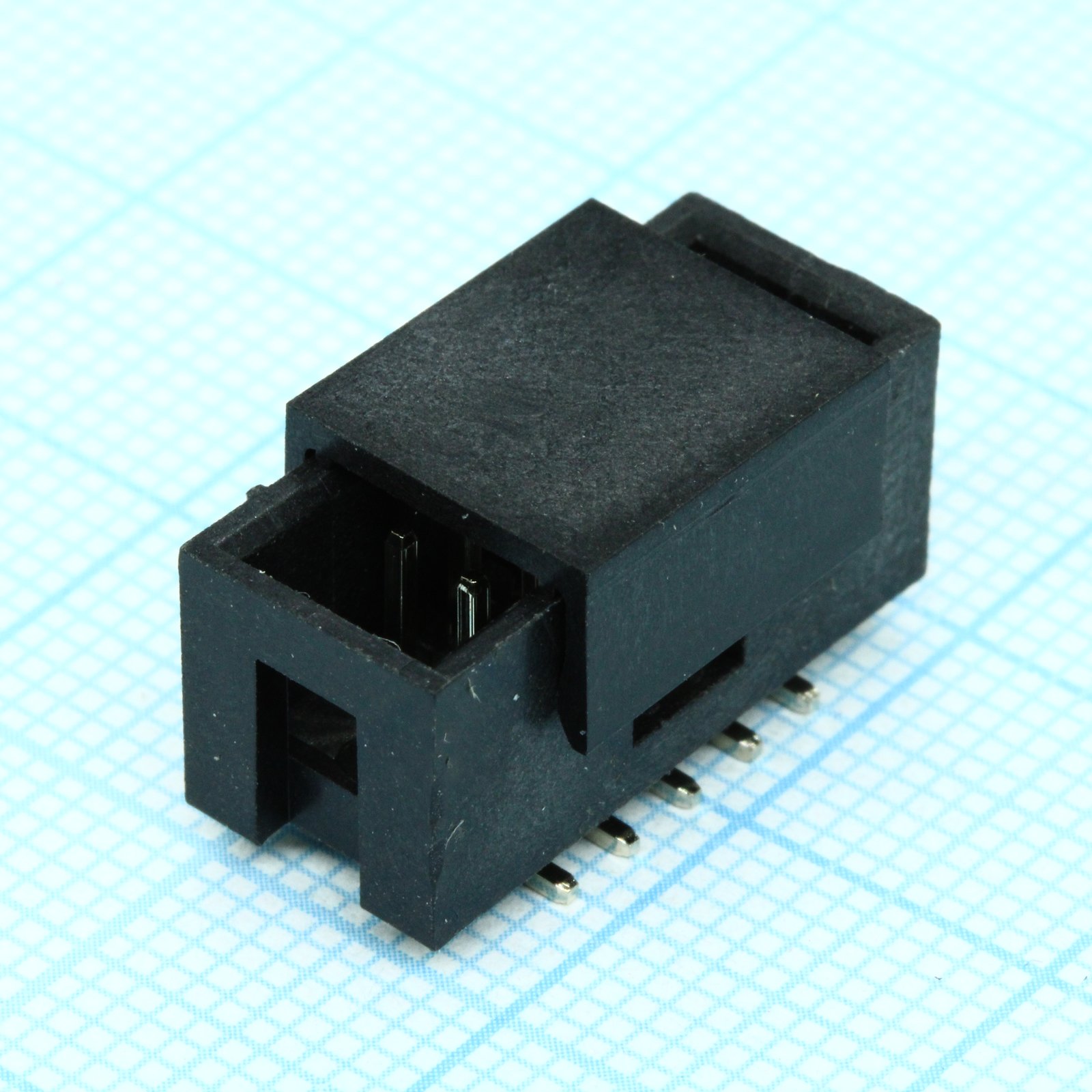

Разъём Connfly DS1013-10MSISA-B — IDC-разъём типа вилка для монтажа на печатную плату методом поверхностного монтажа. Компонент имеет 10 контактов, расположенных в два ряда по пять (2x5), с шагом 2,54 мм между выводами.
Корпус разъёма выполнен из термостойкого пластика PBT с классом огнестойкости UL94 V-0, цвет корпуса — чёрный. Контакты покрыты твёрдым золотом (Full gold flash), это снижает переходное сопротивление и повышает устойчивость к окислению при многократных подключениях шлейфа.
Номинальный ток через контакт — 3 А, сопротивление контакта не превышает 20 мОм, сопротивление изоляции — не менее 1000 МОм. Разъём выдерживает испытательное напряжение 500 В переменного тока в течение одной минуты без пробоя изоляции. Габариты компонента — 15,22×13,02 мм при высоте посадочного места 5,08 мм, рекомендуемый допуск при разработке печатной платы под разъём — ±0,05 мм.
Рабочий диапазон температур — от -40°C до +105°C, что позволяет применять разъём в оборудовании с расширенными требованиями к климатическому исполнению. SMD-монтаж с посадочной площадкой обеспечивает механическую прочность соединения при пайке на плату.
Основные характеристики
- Тип: IDC-разъём, вилка на плату
- Число контактов: 10 (2x5)
- Шаг контактов: 2,54 мм
- Монтаж: SMD
- Номинальный ток: 3 А
- Сопротивление контакта: 20 мОм макс.
- Сопротивление изоляции: 1000 МОм мин.
- Диэлектрическая прочность: 500 В AC, 1 минута
- Материал корпуса: PBT UL94 V-0
- Покрытие контактов: твёрдое золото
- Диапазон рабочих температур: от -40°C до +105°C
- Габариты: 15,22×13,02×5,08 мм
