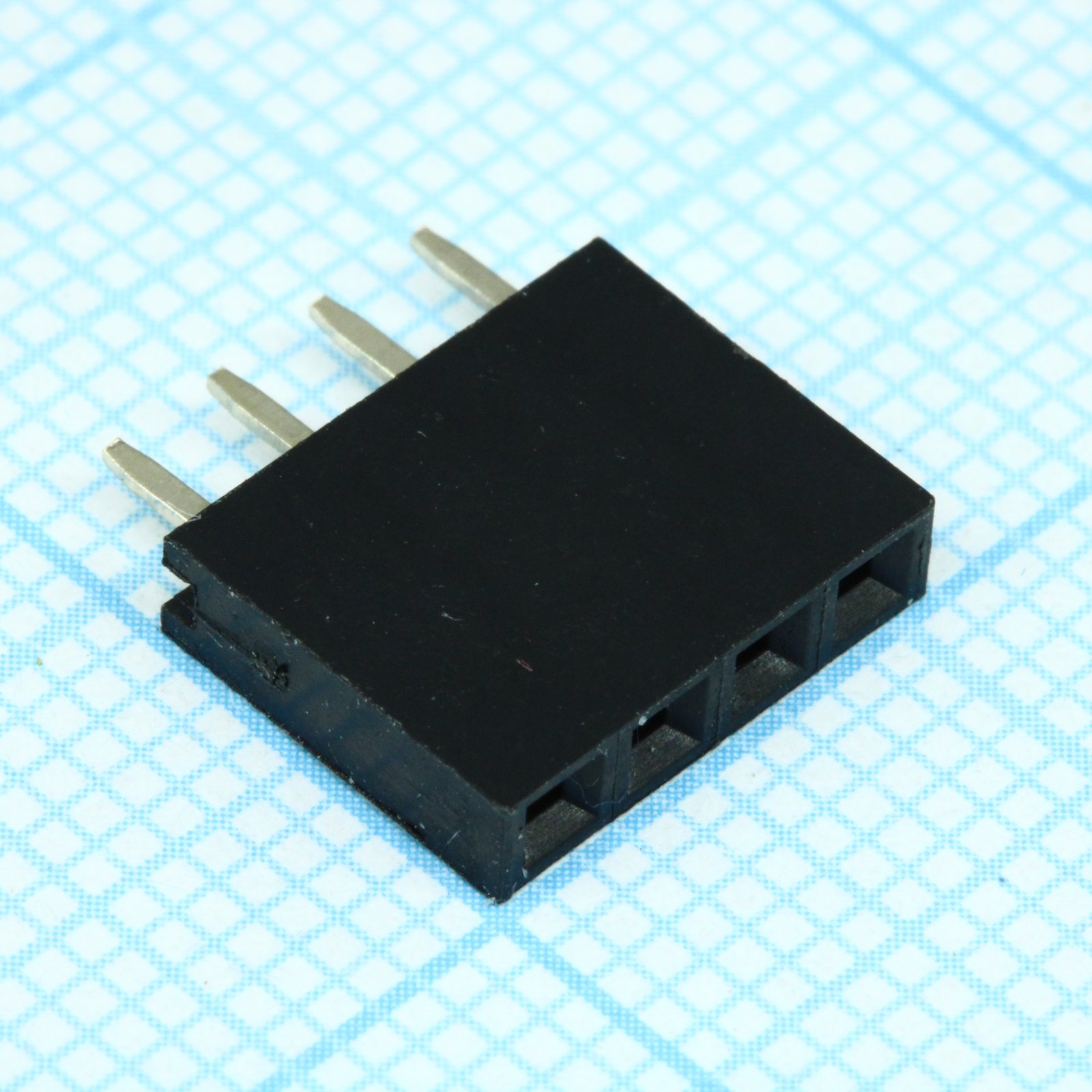

Разъём CONNFLY DS1023-1x4S21 — однорядная колодка на печатную плату с 4 контактами и шагом 2.54 мм из серии DS1023 (модель PBS-4). Разъём предназначен для формирования разъёмного соединения на плате: ответная часть подключается и отключается многократно без пайки, что удобно при обслуживании и замене модулей.
Контакты расположены в один ряд, общая длина корпуса вдоль ряда контактов — 7.62 мм ±0.25 мм, высота над платой — 8.5 мм. Усилие удержания контакта — не менее 500 гс, что обеспечивает механическую фиксацию ответной части и предотвращает случайное разъединение при вибрации или натяжении кабеля.
Монтаж выполняется в сквозные отверстия платы, что даёт более прочное крепление разъёма по сравнению с поверхностным монтажом и подходит для плат, испытывающих механическую нагрузку на разъём. Сопротивление контакта — не более 20 мОм, сопротивление изоляции между контактами — не менее 1000 МОм.
Диэлектрическая прочность изоляции — 500 В переменного тока (rms), диапазон рабочих температур — от -40°C до +105°C. Такой запас по температуре позволяет применять разъём в отсеках с нагревом от силовых компонентов рядом на плате.
Основные характеристики
- Серия: DS1023
- Число контактов: 4
- Конфигурация выводов: однорядная
- Шаг контактов: 2.54 мм
- Тип монтажа: в сквозные отверстия
- Общая длина: 7.62 ± 0.25 мм
- Высота над платой: 8.5 мм
- Усилие удержания контакта: не менее 500 гс
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В AC (rms)
- Диапазон рабочих температур: от -40°C до +105°C
Где применяется
- Макетирование: быстрое подключение и отключение перемычек и модулей на этапе разработки
- Платы расширения: разъёмное соединение дочерних плат с материнской платой устройства
- Модульная электроника: замена отдельных модулей без перепайки платы
- Сервисное обслуживание: доступ к цепям для диагностики и ремонта без демонтажа платы
Специалисты Азияторга подберут разъём CONNFLY DS1023-1x4S21 под задачу, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
