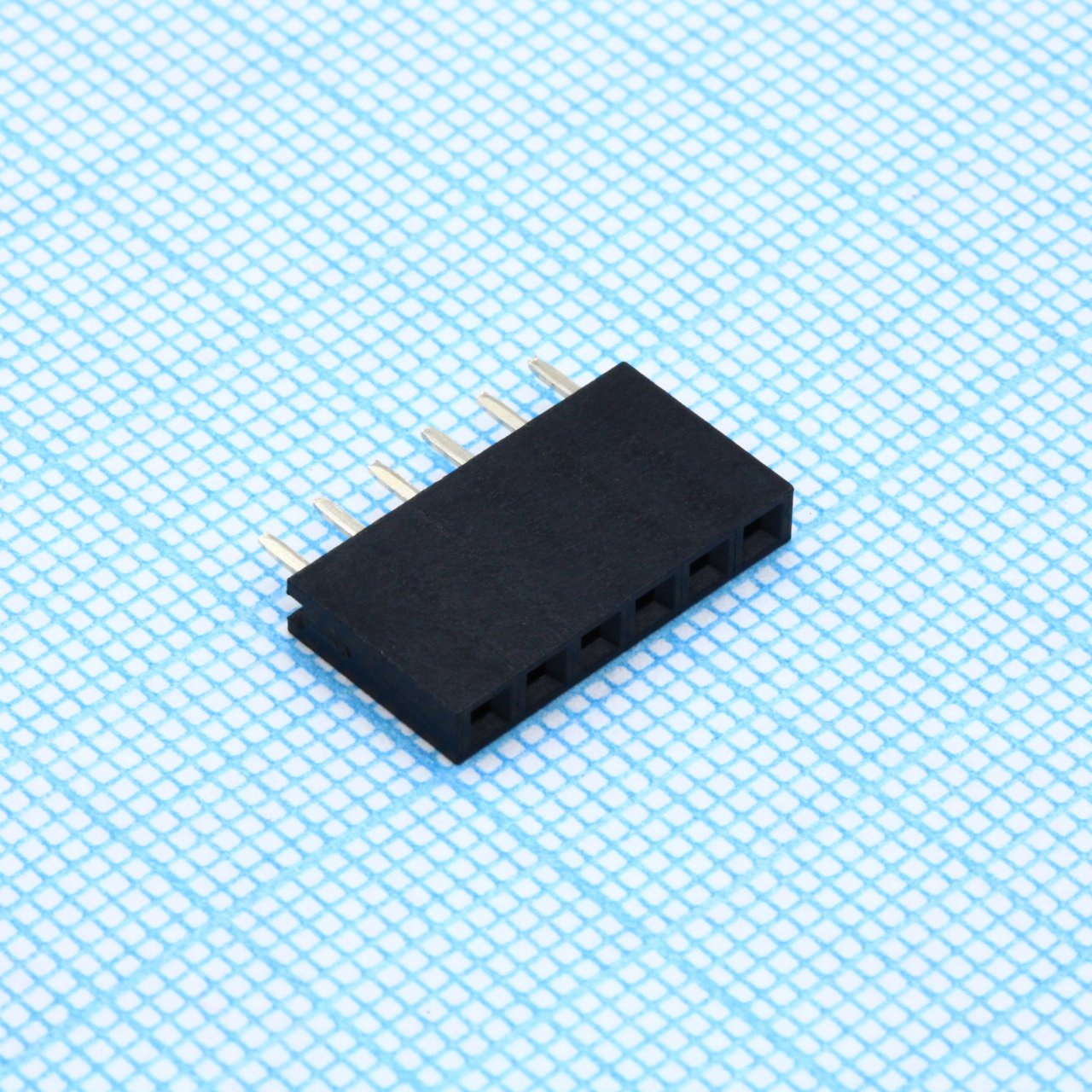

Разъём CONNFLY DS1023-1X6S21 — однорядная розетка для монтажа в отверстия печатной платы, рассчитанная на шаг контактов 2,54 мм. Модель принадлежит серии DS1023 и объединяет 6 посадочных мест в один ряд; ответной частью служит вилка с тем же шагом. Контакты в разъёме штампованные, с геометрией A=8,5 / B=3,0, корпус собран под выводной монтаж.
Длина корпуса — 12,7 ± 0,25 мм, высота профиля над платой — 8,5 мм. Такие размеры позволяют заранее рассчитать место под разъём и зазор до соседних элементов на плате. Усилие удержания контакта в гнезде — не менее 500 гс, чего достаточно для механической фиксации вилки без дополнительных защёлок или фиксаторов корпуса.
Контакты покрыты никелем с флеш-слоем золота: такое покрытие снижает окисление рабочей поверхности и держит переходное сопротивление стабильным при многократных сочленениях. Сопротивление контакта в исходном состоянии — не более 20 мОм, сопротивление изоляции — не менее 1000 МОм, диэлектрик выдерживает 500 В переменного тока в течение одной минуты без пробоя.
Рабочий диапазон температур — от −40 до +105 °C, что позволяет использовать разъём в бытовой и промышленной аппаратуре без дополнительного температурного запаса. Выводной монтаж делает соединение механически прочным и подходит для плат, которые в процессе эксплуатации испытывают вибрацию или периодическую нагрузку на разъём.
Основные характеристики
- Серия: DS1023
- Количество контактов: 6
- Количество рядов: 1
- Шаг контактов: 2,54 мм
- Длина корпуса: 12,7 ± 0,25 мм
- Высота профиля: 8,5 мм
- Тип монтажа: выводной
- Усилие удержания контакта: не менее 500 гс
- Покрытие контакта: никель с флеш-слоем золота
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В переменного тока, 1 минута
- Рабочий диапазон температур: от −40 до +105 °C
Где применяется
- Отладочные и макетные платы: разъём принимает штыревую часть шага 2,54 мм для временного или постоянного подключения модулей
- Модули расширения: гнездо на плате позволяет устанавливать и снимать дочерние платы без пайки
- Приборные и измерительные платы: стабильное сопротивление контакта важно для трактов с малым сигналом
- Соединение блоков внутри корпуса устройства: выводной монтаж и усилие удержания 500 гс держат соединение при вибрации
