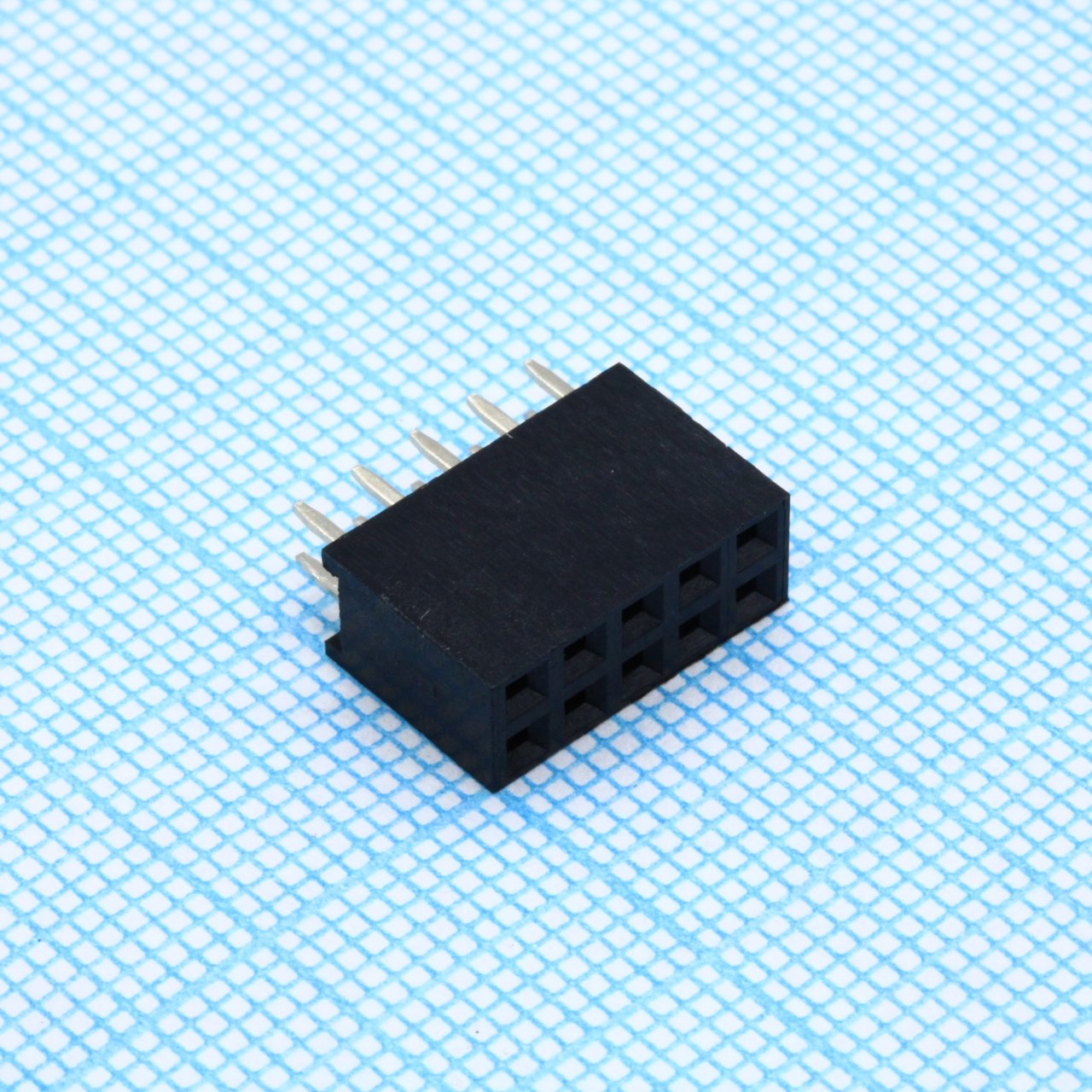

Разъём CONNFLY DS1023-2X5S21 — гнездо для установки на печатную плату с конфигурацией контактов 2×5, то есть 10 линий, расположенных в два ряда с шагом 2,54 мм. Компонент входит в серию DS1023 — линейку цанговых панелек CONNFLY прямого исполнения, применяемую для соединения плат и подключения шлейфов в вертикальном положении.
Высота корпуса над платой составляет 8,5 мм — этот параметр важен при расчёте зазора между платами или между платой и корпусом устройства. Контакты изготовлены с покрытием никель плюс золотое напыление, что снижает переходное сопротивление контакта и повышает устойчивость к окислению при многократных сочленениях. Монтаж выполняется в отверстия платы, тип исполнения — прямое (Straight).
Сопротивление контакта не превышает 20 мОм в исходном состоянии, сопротивление изоляции между контактами — не менее 1000 МОм. Диэлектрическая прочность изоляции составляет 500 В переменного тока в течение одной минуты, что позволяет использовать разъём в цепях с относительно высоким рабочим напряжением сигналов и питания низковольтной периферии. Усилие удержания контакта — не менее 500 гс, что обеспечивает надёжную фиксацию ответной части разъёма.
Рабочий диапазон температур — от -40°C до +105°C. Общий допуск размеров корпуса составляет ±0,25 мм, допуск угла установки контактов — ±2°, что нужно учитывать при плотной компоновке нескольких разъёмов на одной плате. Серия DS1023 охватывает конфигурации от 2×2 до 2×40 контактов, рассматриваемая позиция — вариант на 10 контактов.
Основные характеристики
- Количество контактов: 10 (2×5)
- Шаг контактов: 2,54 мм
- Высота корпуса: 8,5 мм
- Тип монтажа: в отверстия платы, прямое исполнение
- Покрытие контакта: никель + золотое напыление
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В переменного тока, 1 минута
- Усилие удержания контакта: не менее 500 гс
- Диапазон рабочих температур: -40°C…+105°C
- Общий допуск: ±0,25 мм
- Допуск угла: ±2°
Где применяется
- Межплатные соединения: подключение плат расширения и дочерних модулей через ответные вилки с шагом 2,54 мм
- Подключение шлейфов: интерфейсные разъёмы для ленточных кабелей в измерительной и вычислительной технике
- Отладочные и программирующие разъёмы: контактные группы для внутрисхемного программирования и подключения отладчиков
- Промышленная автоматика: соединение контроллерных и интерфейсных плат в шкафах управления
