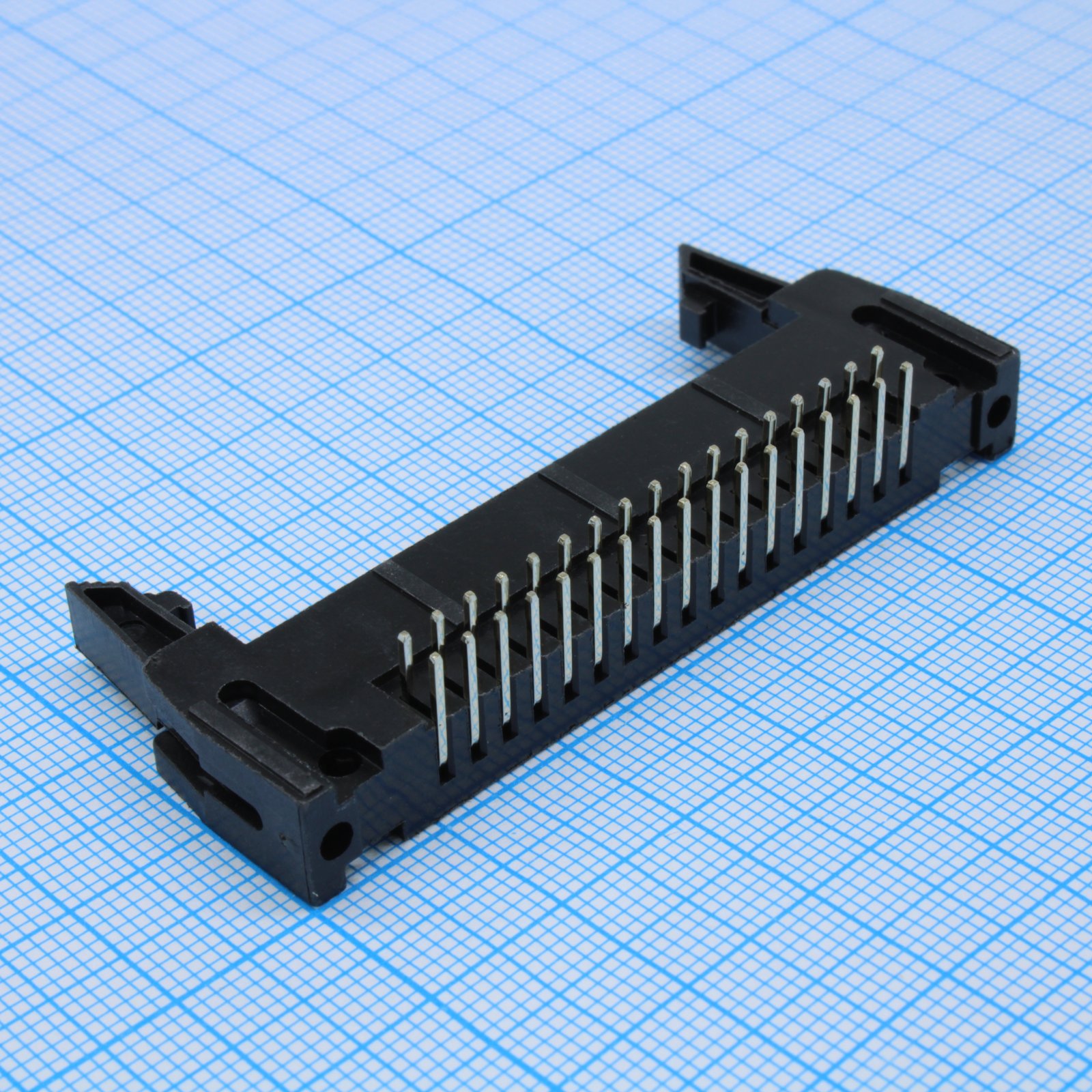

Разъём Connfly DS1011-34RBSiB7-B — угловая IDC-розетка на 34 контакта для монтажа на печатную плату. Контакты разъёма расположены под прямым углом к плоскости платы, что позволяет разводить шлейфовое соединение вбок от корпуса устройства, а не перпендикулярно платы.
Конструкция относится к серии DS1011-34 и предназначена для подключения плоских шлейфовых кабелей методом прокалывания изоляции (IDC), без разделки и пайки отдельных проводников. Такое соединение ускоряет сборку жгутов и снижает вероятность ошибок при разводке многожильного кабеля.
Контакты разъёма расположены с шагом 2,54 мм — это стандартный шаг для параллельных и шлейфовых интерфейсов, что обеспечивает совместимость с распространёнными ответными частями и кабельными сборками. Монтаж на плату — выводной, контакты запаиваются в сквозные отверстия, что даёт механически прочное соединение разъёма с платой.
Угловое исполнение корпуса востребовано в платах с ограниченной высотой над разъёмом, где вертикальный разъём не помещается под крышкой корпуса или соседними платами, а кабель должен выходить вдоль платы.
Основные характеристики
- Количество контактов: 34
- Шаг контактов: 2,54 мм
- Тип монтажа: выводной, угловой
- Корпус: DS1011-34
- Обозначение производителя: DS1011-34RBSiB7-B
Где применяется
- Шлейфовые соединения SCSI: подключение параллельных интерфейсных кабелей к плате контроллера
- Промышленное и вычислительное оборудование: разводка плоских кабелей внутри корпусов с ограниченной высотой
- Ремонт и модернизация техники: замена вышедших из строя угловых IDC-разъёмов на платах
- Сборка кабельных жгутов: подключение ответных IDC-розеток без пайки шлейфа
