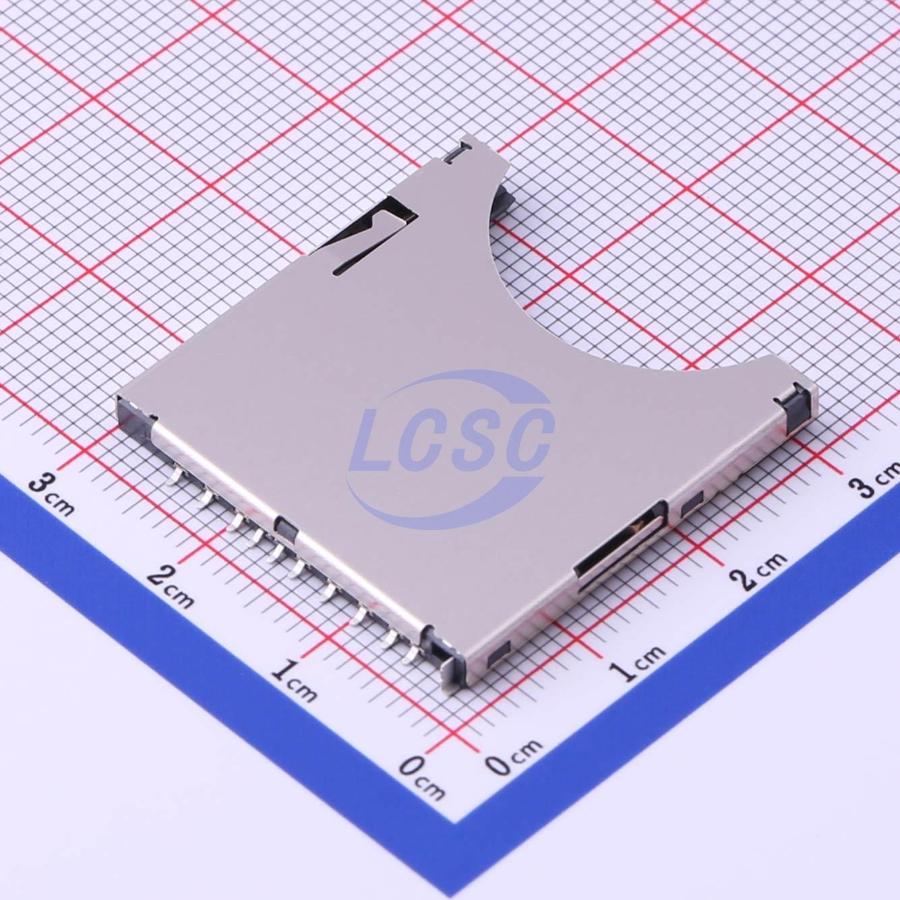

Разъём Connfly DS1139-01-09SS4BSR — держатель карты памяти SD с механизмом push-push, при котором карта фиксируется и извлекается одним и тем же нажатием, без отдельной кнопки выброса. Такая конструкция сокращает число подвижных элементов в узле и упрощает встраивание слота в плотную компоновку платы.
Фиксация карты обеспечивается посадочным штырьком диаметром 1,35 мм, а высота разъёма над платой составляет 2,75 мм — это определяет, какой зазор нужно предусмотреть в корпусе устройства над установочным местом. Разъём рассчитан на карты формата SD и имеет 9 контактов, соответствующих полной распиновке этого типа карт, включая линии данных, команд и питания.
Исполнение DS1139-01-09SS4BSR выполнено в корпусе SS4B и монтируется на плату поверхностным способом (SMD), что позволяет устанавливать его тем же технологическим процессом, что и остальные SMD-компоненты платы, без отдельной операции пайки в отверстия.
Разъём относится к серии DS1139-01 производителя Connfly — эта серия объединяет держатели SD-карт схожей конструкции и монтажных размеров, что упрощает подбор совместимой замены при необходимости.
Основные характеристики
- Тип: держатель карты памяти SD
- Механизм: push-push
- Количество контактов: 9
- Диаметр посадочного штырька: 1,35 мм
- Высота над платой: 2,75 мм
- Корпус: SS4B
- Тип монтажа: SMD
- Серия: DS1139-01
Где применяется
- Портативная электроника: слоты для карт памяти в компактных устройствах с ограниченным пространством на плате
- Бытовая техника: узлы хранения и переноса данных, где карту нужно часто менять
- Промышленные модули сбора данных: сменные накопители для логов и конфигураций
- Фото- и видеотехника: слоты для карт памяти большой ёмкости
