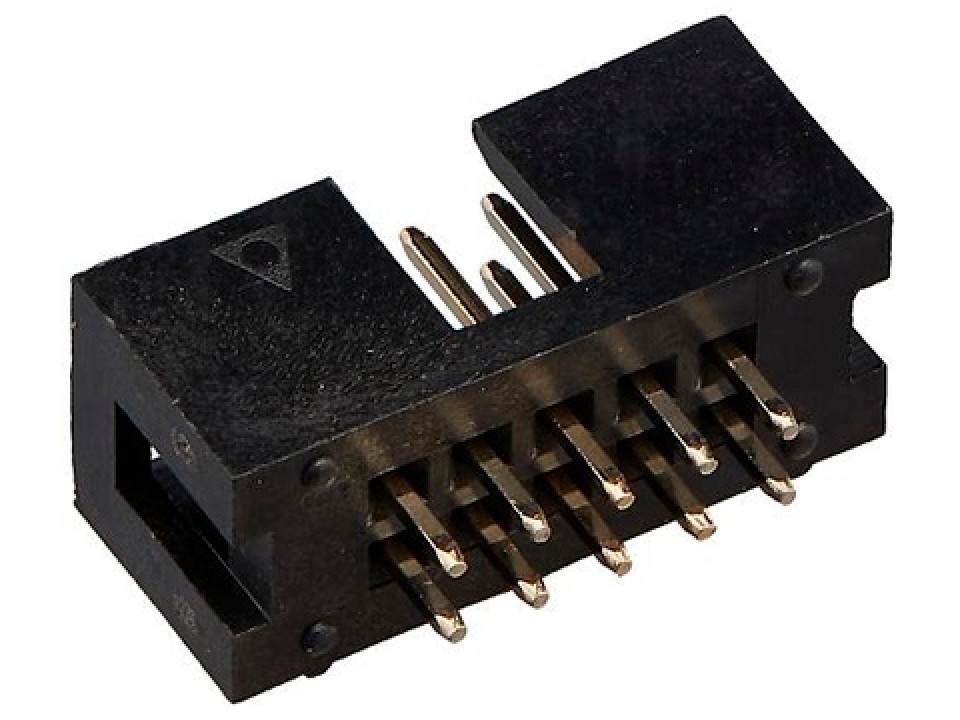

Разъём Connfly DS1013-10SSiB1-B-0 — десятиконтактный штыревой разъём серии BH-10, предназначенный для монтажа на печатную плату методом пайки в отверстия. Конструктивно это вилочная часть соединения: контакты расположены в два ряда с шагом 2,54 мм и рассчитаны на сопряжение с ответной IDC-колодкой на шлейфе, что упрощает разводку многожильных кабелей без обжима отдельных проводов.
Контакты выполнены из медного сплава с покрытием сплошным золотом, что снижает переходное сопротивление контакта и повышает устойчивость соединения к окислению при длительной эксплуатации. Корпус разъёма изготовлен из термостойкого пластика PBT с огнестойкостью по классу UL94 V-0.
Диэлектрическая прочность изоляции — 500 В переменного тока в течение минуты, сопротивление изоляции — не менее 1000 МОм, переходное сопротивление контакта — не более 20 мОм. Эти значения позволяют использовать разъём в цепях питания и сигнальных линиях без риска пробоя изоляции при штатных напряжениях.
Разъём рассчитан на монтаж в отверстия под квадратный вывод 0,64 × 0,64 мм с допуском ±0,05 мм при шаге разводки 2,54 мм. Габариты корпуса — 22,84 × 20,64 мм при высоте 13,8 мм, расстояние между рядами контактов — 12,70 мм. Рабочий диапазон температур — от -40 до +105 °C, что позволяет применять разъём в технике с повышенным тепловыделением и вне отапливаемых помещений.
Основные характеристики
- Тип: штыревой разъём на плату, IDC-совместимый
- Серия: DS1013
- Количество контактов: 10
- Количество рядов: 2
- Шаг: 2,54 мм
- Тип монтажа: вертикальный, в отверстия (THT)
- Материал контакта: медный сплав, покрытие — сплошное золото
- Материал корпуса: PBT, UL94 V-0
- Диэлектрическая прочность: 500 В AC, 1 минута
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Рабочая температура: от -40 до +105 °C
- Габариты: 22,84 × 20,64 × 13,8 мм
Где применяется
- Соединение шлейфов и кабелей: подключение многопроводных IDC-кабелей к плате без пайки каждого провода
- Промышленная автоматика: межплатные и внутриблочные соединения в контроллерах и модулях управления
- Встраиваемые системы: подключение периферийных плат и интерфейсных модулей внутри корпуса устройства
- Ремонт и производство электроники: замена штатных разъёмов и монтаж новых узлов на печатные платы
