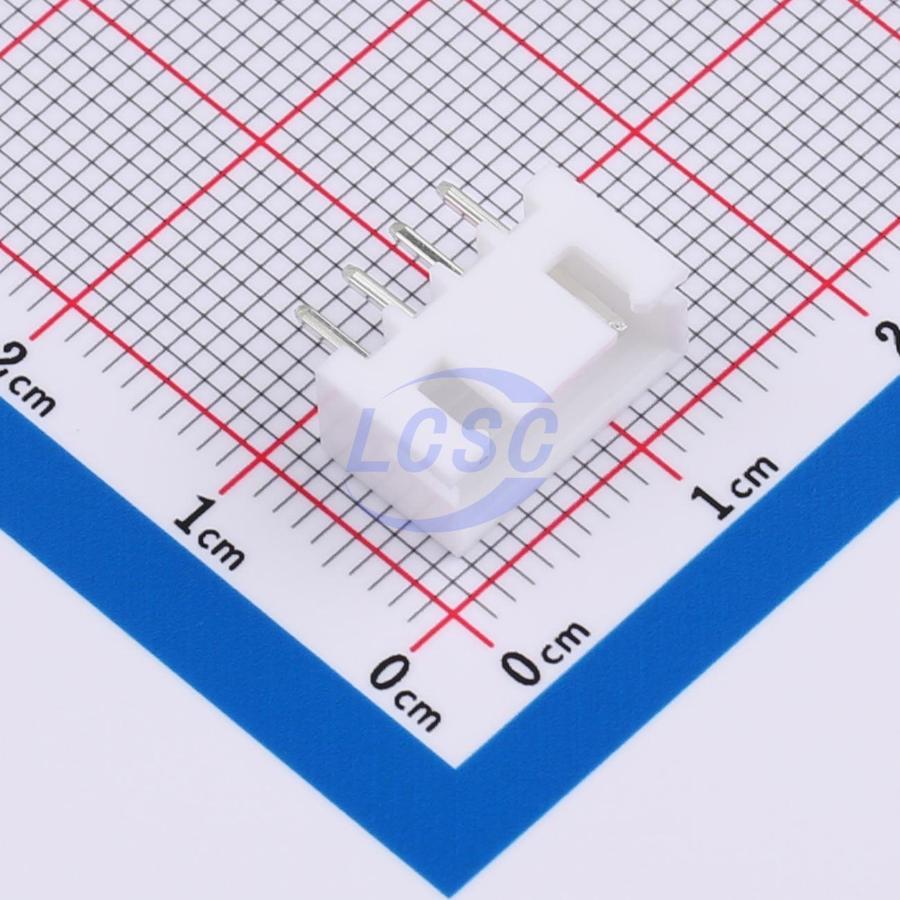

Разъём Connfly DS1069-4MVW6X — вилка балансировочного разъёма на 4 контакта для монтажа на печатную плату, также известная под обозначениями CWF-4 и W-04. Изделие рассчитано на подключение проводов сечением 0,08–0,33 мм² (диапазон AWG 28–22) и служит для сведения нескольких тонких проводов в один компактный узел с фиксированным шагом контактов 2,5 мм.
Корпус вилки выполнен из нейлона-66 белого цвета, устанавливается на плату вертикально четырьмя выводными контактами с шагом 2,5 мм. Диаметр монтажных отверстий под выводы — 1,0 мм, допуск на разводку платы — ±0,05 мм, рекомендуемая толщина платы — 1,6 мм. Контакты типа A с оловянным покрытием обеспечивают сопротивление контакта не более 30 мОм и сопротивление изоляции не менее 1000 МОм.
Разъём выдерживает испытательное напряжение 500 В переменного тока в течение одной минуты. Номинальное рабочее напряжение — 250 В, номинальный ток — 3 А при использовании провода 22 AWG. Диаметр провода сопрягаемой части в изоляции — 1,2–1,9 мм. Диапазон рабочих температур — от -25 до +85°C, что соответствует условиям внутри корпусов зарядных устройств и блоков питания, где обычно устанавливаются балансировочные разъёмы этого типа.
Основные характеристики
- Серия: DS1069-4MVW6X / CWF-4, W-04
- Количество контактов: 4
- Шаг контактов: 2,5 мм
- Тип разъёма: вилка, контакт типа A, вертикальный монтаж на плату
- Материал корпуса: нейлон-66, цвет белый
- Покрытие контактов: олово
- Номинальное напряжение: 250 В
- Номинальный ток: 3 А (провод 22 AWG)
- Испытательное напряжение: 500 В переменного тока, 1 минута
- Сопротивление контакта: не более 30 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диапазон проводов: AWG 28–22 (сечение 0,08–0,33 мм²)
- Диаметр провода в изоляции: 1,2–1,9 мм
- Диаметр монтажного отверстия: 1,0 мм
- Допуск разводки платы: ±0,05 мм
- Рекомендуемая толщина платы: 1,6 мм
- Диапазон рабочих температур: от -25 до +85°C
Где применяется
- Балансировочные цепи аккумуляторных сборок: подключение отводов от ячеек литий-ионных батарей к плате контроля заряда
- Платы контроля батареи: соединение измерительных проводов с системой управления батареей
- Зарядные устройства и блоки питания: подключение внутренних жгутов проводов к печатной плате
- Ремонт и сборка электроники: замена вышедших из строя разъёмов того же шага и типоразмера
