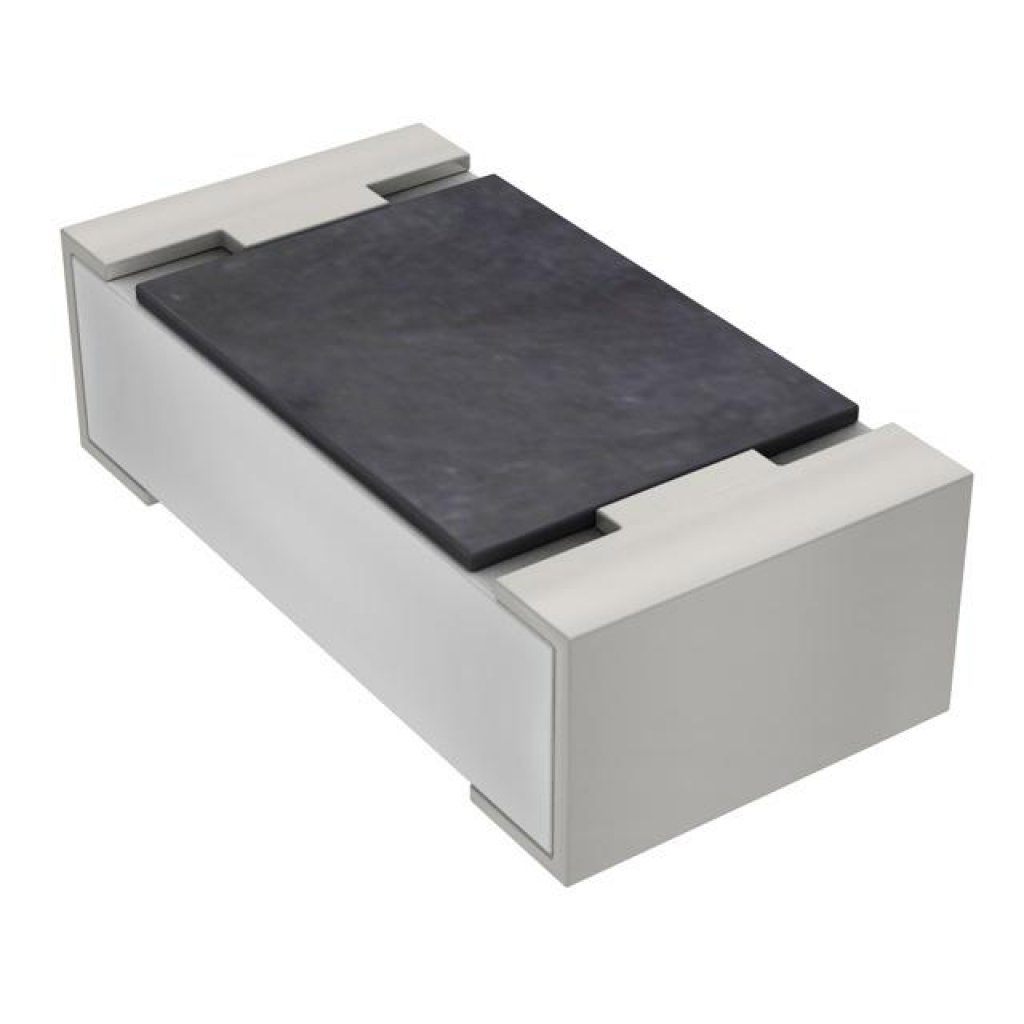

Резистор Bourns SMD Bourns CR0603 CR0603-JW-302ELF — толстопленочный чип-резистор корпуса 0603 для поверхностного монтажа. Номинальное сопротивление 3 кОм с допуском ±5 % (пониженная точность по сравнению с 1%-ми аналогами). Компонент рассчитан на рабочее напряжение 75 В и номинальную мощность 0.1 Вт при 70 °C. Максимальное напряжение перегрузки составляет 150 В. Материал выводов — олово без свинца.
Толстопленочная конструкция на керамической подложке обеспечивает работоспособность в диапазоне −55…+155 °C. Температурный коэффициент ±200 ppm/°C выше, чем у 1%-ных резисторов Yageo, что следует учитывать при проектировании термочувствительных цепей. При термических ударах и длительном воздействии влаги позиция сохраняет функциональность. Допуск ±5 % допускает использование компонента в приложениях с нежёсткими требованиями к точности.
Борнсовский резистор предназначен для применения в приложениях, где допуск ±5 % приемлем и экономия на стоимости компонента приоритетнее высокой точности. Размер 0603 обеспечивает хороший баланс между компактностью и удобством монтажа. На катушке 7 дюймов размещается несколько тысяч единиц в стандартном формате ленты.
Основные характеристики
Толстопленочный резистор 0603 производства Bourns, сопротивление 3 кОм ±5 %, номинальная мощность 0.1 Вт. Максимальное напряжение 75 В, температурный коэффициент ±200 ppm/°C, рабочий диапазон −55…+155 °C.
Где применяется
- Цепи деления напряжения: где допуск ±5 % приемлем
- Цепи ограничения тока: в защитных и регулирующих схемах
- Фильтры и согласующие сети: в маломощных приложениях
- Цепи обратной связи: в устройствах с пониженными требованиями к точности
Компания подберёт необходимое сопротивление из доступного ассортимента, предложит 1%-ные аналоги, если требуется более высокая точность, и поможет организовать поставку. Отправить заявку можно на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
